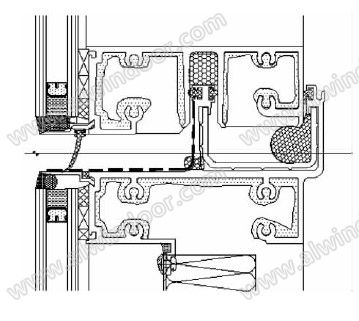

4． 頭頂豎凹“外幕面”
以下構造使“外幕面” 密封線直接承受沿凹槽雨水的重力沖擊， 經凹槽下口空洞流入氣艙十字接縫處， 留下在暴風雨時的滲水隱患。
5． 外內幕面密封線采用不與密封膠相容的三元乙丙膠條及外內幕面密封線膠條均相同
外內幕面密封線處密封膠條應與鋁型材、密封膠一道形成完整的、沒有薄弱空隙的雨幕， 以嚴格保證外幕面縫隙不進水、內幕面交叉縫隙周圍基本沒有水。特別是內幕面密封膠條， 是單元幕墻氣密性的保證， 在材質、截面形狀、壓縮比和硬度等方面均應合理選擇， 以保證型材變形情況下的氣密性、水密性。

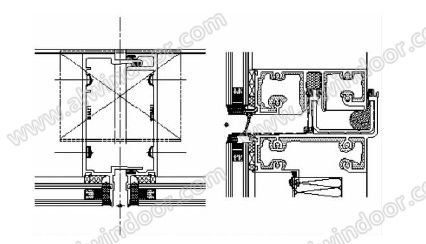

6． “內幕面” 密封膠條參與受力
單元頂橫應設計成“外幕面” 止水壁傳力，而“ 內幕面” 止水壁不參與傳力， 以嚴格保證“內幕面” 不因受力不均勻變形導致氣密、水密失效， 以下構造中的外內幕面止水壁相同的受力性能設計是常見的誤區之一。
7． 超高層式大尺寸分格時采用開口受力型材
開口型材在承受較大水平荷載或計算長度較大時易產生屈曲變形， 使外內幕面密封膠條過緊或過松從而脫離工作狀態， 導致單元幕墻氣密性和水密性大大降低。以下是某開口型材大單元樣品在試驗時屈曲變形導致公母立柱外側間隙變大的圖片。
由于開口型材比較經濟， 在實際工程中大量應用， 導致時常出現樣品“精心打造” 以求試驗通過， 工程應用中多處漏水的情況。而目前尚無規范可以定性定量地明確其適用條件。建議超高層或大尺寸分格時單元幕墻主要受力構件采用閉口型材。確實要采用開口型材時則應嚴格進行計算分析， 并進行與現場施工時真實產品完全相符的樣品試驗， 不經修補一次性通過才算合格。
三、結束語
橫滑式單元式幕墻的防水性能是由設計水平、材料質量、加工質量和施工質量共同決定的， 但設計水平起先導作用。設計師必須清醒地認識到“剛性雨幕梯次防水方法” 的真實內涵， 明白使水運動的作用不僅僅是壓力差還有動能、重力作用和氣流等， 才有可能避免形形色色的防水構造誤區， 設計出合格的幕墻產品。
參考文獻
[1] 趙西安著.建筑幕墻工程手冊（上冊） .2002 年.
[2] 張芹著.中國對世界幕墻技術發展的新貢獻.2005 年.【完】
