三元乙丙膠

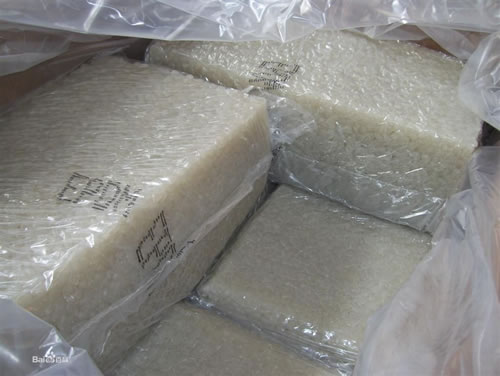

　　三元乙丙橡膠是由乙烯、丙烯經溶液共聚合而成的橡膠，再引入第三單體（ENB）。三元乙丙橡膠基本上是一種飽和的高聚物，耐老化性能非常好、耐天候性好、電絕緣性能優良、耐化學腐蝕性好、沖擊彈性較好。乙丙橡膠的最主要缺點是硫化速度慢；與其它不飽和橡膠并用難，自粘和互粘性都很差，故加工性能不好。根據乙丙橡膠的性能特點，主要應用于要求耐老化、耐水、耐腐蝕、電氣絕緣幾個領域，如用于輪胎的淺色胎側、耐熱運輸帶、電纜、電線、防腐襯里、密封墊圈、建筑防水片材、門窗密封條、家用電器配件、塑料改性等。
　　乙丙橡膠的性質與用途
　　乙丙橡膠以乙烯和丙烯為主要原材料合成，耐老化、電絕緣性能和耐臭氧發能突出。乙丙橡膠可大量充油和填充碳黑，制品價格較低，乙丙橡膠化學穩定性好，耐磨性、彈性、耐油性和丁苯橡膠接近。乙丙橡膠的用途十分廣泛，可以作為輪胎側、膠條和內胎以及汽車的零部件，還可以作電線、電纜包皮及高壓、超高壓絕緣材料。還可制造及鞋、衛生用品等淺色制品。工業上通常說的本色是指黑色。
　　乙丙橡膠的性能與改進
　　1、低密度高填充性
　　乙丙橡膠的密度是較低的一種橡膠，其密度為0.87。加之可大量充油和加入填充劑，因而可降低橡膠制品的成本，彌補了乙丙橡膠生膠價格高的缺點，并且對高門尼值的乙丙橡膠來說，高填充后物理機械能降低幅度不大。
　　2、耐老化性
　　乙丙橡膠有優異的耐天候、耐臭氧、耐熱、耐酸堿、耐水蒸汽、顏色穩定性、電性能、充油性及常溫流動性。乙丙橡膠制品在120℃下可長期使用，在150- 200℃下可短暫或間歇使用。加入適宜防老劑可提高其使用溫度。以過氧化物交聯的三元乙丙橡膠可在苛刻的條件下使用。三元乙丙橡膠在臭氧濃度 50pphm、拉伸30%的條件下，可達150h以上不龜裂。
　　3、耐腐蝕性
　　由于乙丙橡膠缺乏極性，不飽和度低，因而對各種極性化學品如醇、酸、堿、氧化劑、制冷劑、洗滌劑、動植物油、酮和脂等均有較好的抗耐性；但在脂屬和芳屬溶劑（如汽油、苯等）及礦物油中穩定性較差。在濃酸長期作用下性能也要下降。在ISO/TO 7620中匯集了近400種具有腐蝕性的氣態和液態化學品對各種橡膠性能作用的資料，并規定了1-4級表示其作用程度。
　　腐蝕性化學品對橡膠性能的影響:　
　　4、耐水蒸汽性能
　　乙丙橡膠有優異的耐水蒸汽性能并估優于其耐熱性。在230℃過熱蒸汽中，近100h后外觀無變化。而氟橡膠、硅橡膠、氟硅橡膠、丁基橡膠、丁腈橡膠、天然橡膠在同樣條件下，經歷較短時間外觀發生明顯劣化現象。
　　5、耐過熱水性能
　　乙丙橡膠耐過熱水性能亦較好，但與所有硫化系統密切相關。以二硫化二嗎啡啉、TMTD為硫化系統的乙丙橡膠，在125℃過熱水中浸泡15個月后，力學性能變化甚小，體積膨脹率僅0.3%。
　　6、電性能
　　乙丙橡膠具有優異的電絕緣性能和耐電暈性，電性能優于或接近于丁苯橡膠、氯磺化聚乙烯、聚乙烯和交聯聚乙烯。
　　7、彈性
　　由于乙丙橡膠分子結構中無極性取代基，分子內聚能低，分子鏈可在較寬范圍內保持柔順性，僅次于天然商榷和順丁橡膠，并在低溫下仍能保持。
　　8、粘接性
　　乙丙橡膠由于分子結構缺少活性基團，內聚能低，加上膠料易于噴霜，自粘性和互粘性很差。
　　乙丙橡膠改性品種
　　三元乙丙和三元乙丙橡膠從20世紀50年代末，60年代初開發成功以來，世界上又出現了多種改性乙丙橡膠和熱塑性乙丙橡膠（如EPDM/PE），從而為乙丙橡膠的廣泛應用提供了眾多的品種和品級。改性乙丙橡膠主要是將乙丙橡膠進行溴化、氯化、磺化、順酐化、馬來酸酐化、有機硅改性、尼龍改性等。乙丙橡膠還有接枝丙烯腈、丙烯酸酯等。多年來，采用共混、共聚、填充、接枝、增強和分子復合等手段，獲得了許多綜合性能好的高分子材料。乙丙橡膠通過改性，也在性能方面獲得很大的改善，從而擴大了乙丙橡膠應用范圍。
　　溴化乙丙橡膠是在開煉機上以經溴化劑處理而成。溴化后乙丙橡膠可提高其硫化速度和粘合性能，但機械強度下降，因而溴化乙丙橡膠僅適用于作乙丙橡膠與其他橡膠粘合的中介層。
　　氯化乙丙橡膠是將氯氣通過三元乙丙橡膠溶液中而制成。乙丙橡膠氯化后可提高硫化速度以及與不飽和商榷的相容性，耐燃性、耐油性，粘合性能也所改善。
　　磺化乙丙橡膠是將三元乙丙橡膠溶于溶劑中，經磺化劑膠中和劑處理而成。磺化乙丙橡膠由于具有熱塑性彈性體的體質和良好的粘著性能，在膠粘劑 、涂覆織物、建筑防水瘦肉、防腐襯里等方面將得到廣泛的應用。
　　丙烯腈接枝的乙丙橡膠以甲苯為溶劑，過氯化苯甲醇為引發劑，在80℃下使丙烯腈接枝于乙丙橡膠。丙烯腈改性乙丙橡膠不但保留了乙丙橡膠耐腐蝕性，而且獲得了相當于丁腈-26的耐油性，具有較好的物理機械性能和加工性能。
　　熱塑性乙丙橡膠（EPDM/PP）是以三元乙丙橡膠為主體與聚丙烯進行混煉。同時使乙丙橡膠達到預期交聯程度的產物。化不但在性能上仍保留乙丙橡膠所固有的特性，而且還具有顯著的熱塑性塑料的注射、擠出、吹塑及壓延成型的工藝性能。
　　除此之外，改性乙丙橡膠還有氯磺化乙丙商榷、丙烯酸酯接枝乙丙橡膠等。
