深圳大運中心游泳館采光屋面工程的設計與施工

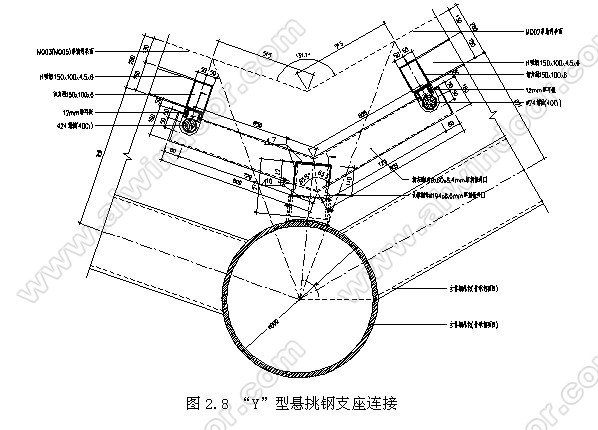

　　Y型懸挑鋼支座連接件由鋼方通160×60×8或鋼方通160×60×6與鋼管Φ194×8焊接，再由定位螺釘調整固定與鋼管Φ219×12滿焊接，最后由鋼管Φ219×12與主體鋼結構焊接牢固組成鋼支座。(如圖2.8)

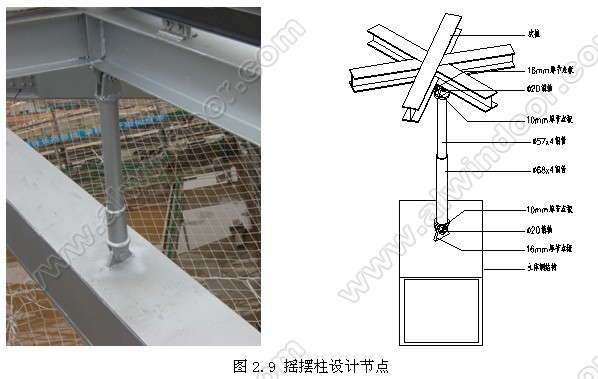

　　在設計中設有Y型懸挑鋼支座連接件連接鋼結構邊檀，由于屋面大三角形板塊跨度大，三角形板塊中部要承受構件自重及風荷載作用下中間撓度大。為了解決鋼支撐體系次檀中間的撓度過大及其鋼次檀高度的可調性，主體鋼結構次檀上設置支撐鋼搖擺柱。搖擺柱上、下兩端由節點板通過銷軸與鋼管Φ57×4、鋼管Φ68×4的上、下的耳板連接，待鋼次檀調整后，再通過焊接鋼管Φ57×4、鋼管Φ68×4之間的連接交點固定。(如圖2.9

　　2.3屋面防水設計：

　　本工程屋面體形復雜，又位于經常受熱帶風暴和臺風襲擊的深圳市，為了保證該屋面具有優良的水密性能，采用了了“堵、導、排”相結合的措施，“堵”方面，我們采用了高模量、延伸性能好與屋面板材料具有良好的相容性的耐候密封膠進行密封；“導”的方面，采用了收集少量冷凝水的鋁合金邊框槽的設計；“排”的方面，主要采用屋面大量雨水排水溝，排水路線圖（如圖2.10)。

　　對于在特殊情況下，出現少量雨水滲入時，本系統在鋁合金轉接件中設計了一道收集少量滲漏水鋁合金槽，將滲入的雨水都收集到槽內，接著將槽內的雨水有序的引導入排水天溝內。我司在設計中將沿排水方向的鋁合金轉接件設置為通長，將鋁合金轉接件相交處鋁合金槽開缺口，而相交處的其余鋁合金轉接件與通長的鋁合金轉接件相貫，同時采用了三元乙丙防水膠皮搭接，搭接處再注耐候密封膠密封處理，保證少量滲漏水能順利排出。而在通長鋁合金轉接件接口處也采取了三元乙丙膠條搭接處理，搭接處再注耐候密封膠密封，防止槽內雨水滲漏。

　　在細部節點的處理上，還考慮極少量的滲漏水進入空腔內六角交匯處鋁合金轉換型材密封處理。所以在設計鋁合金轉換型材六角拼接位置通過裁剪與轉換型材大小一樣的三元乙丙膠皮，通過密封膠固定在鋁合金轉換型材空腔內，再由玻璃自重壓密實。通過現場施工圖片情況效果良好（如圖2.11）。

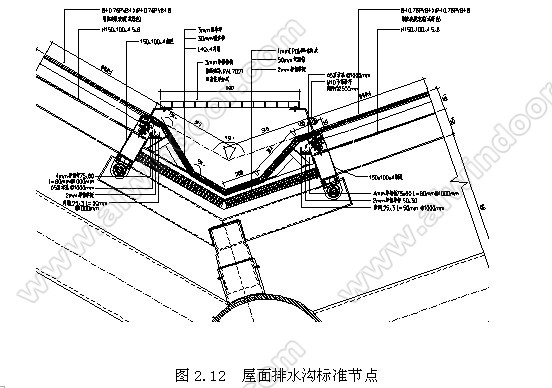

　　本系統設計了兩道天溝，外層是單層鋁板排水天溝，大量的雨水都會匯集到此溝內排走，當外層鋁板天溝由于膠縫老化、變形開裂等不可預知原因出現滲漏時，二道的2.0mm厚鋁單板天溝繼續防護，阻止雨水進入，同時還可以排走少量滲漏水，并且2.0mm厚鋁單板頂部還襯三元乙丙膠帶起到雙重保護的作用。（見圖2.12～圖2.13）

　　2.4 屋面電動排煙窗設計：

　　屋面電動排煙系統除了滿足消防聯動緊急開啟實現排煙排熱功能外，還具備根據氣象指數日常開啟，通風換氣的功能。屋面電動開啟窗設置在建筑物關于X軸對稱位置，每個中部幕墻MQ06位置三角形板塊共設有36個電動開啟窗（如圖2.14）。

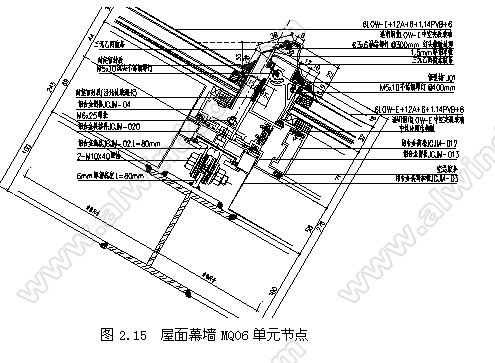

　　在開啟窗固定旋轉一端采用鋁合金窗框與窗扇包箍連接形式，為了防止雨水在包箍位置滲入，在每個開啟窗固定旋轉端增加一道1.5mm厚鋁單板，并且每個開啟窗頂端的鋁單板分別獨立，為了防止雨水漫過鋁單板產生回流現象并在鋁單板前端加一道三元乙兩膠條。其余兩端在窗扇頂端設置一圈鋁合金型材將整個窗扇加高，并在兩側膠縫位置伸出一道鋁合金角鋁，在鋁合金型材側邊設了一道膠條與角鋁形成一道密封圈可以防止大量雨水的滲入,鋁合金窗扇與窗框的其余幾道密封膠條共同參與密封，這樣可以有效防止雨水的滲漏現象（如圖2.15）。
