深圳大運中心游泳館采光屋面工程的設計與施工

　　2.2采光屋面支撐結構系統的設計分析
　　①支撐結構系統的構成

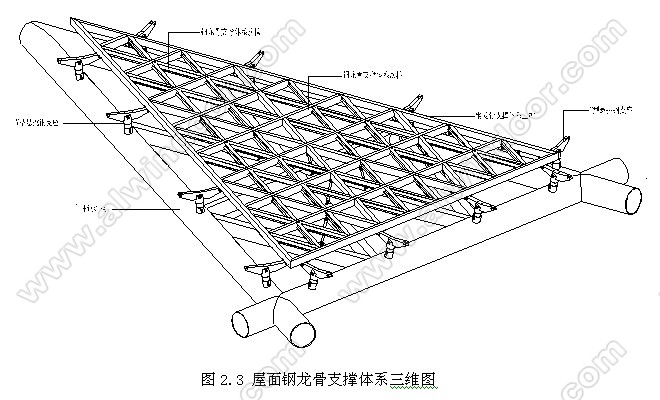

　　本工程采光屋面的支撐結構由高頻焊接H型鋼、鋼方通等拼焊組成，鋼結構構件所選用的材料為Q235B，主要型材有如下幾種規格：H型鋼150x100x4.5x6、H型鋼100x100x4.5x6、方鋼通150x100x6、方鋼通150x100x4、鋼方通100x100x4。各種鋼構件根據采光屋面的建筑分格形式，焊接成三角形的網格框架，鋼框架邊部通過的Y型懸挑鋼支座與主體鋼結構連接，三角形框架中間檁條的若干點通過搖擺柱結構與主體鋼結構連接。(如圖2.3～2.4)

　　②支撐結構系統的設計要點
　　大三角形板塊單元組成的屋面，其板塊夾角角度多、板塊規格多樣,主體鋼結構變形大且構造復雜,在進行實際工程安裝時,各支撐構件的大小和安裝位置與理論設計尺寸相差較多且采用的材料在溫度變化的情況下，其產生溫度應力大。因此在設計中考慮三維調節功能、應力釋放及其膨脹量是非常必要的。

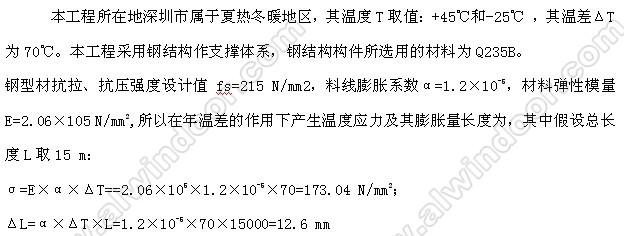

　　由此可見，幕墻屬于外維護結構處于整個建筑結構的外表面,外界氣候對其影響尤為嚴重,溫度作用下產生的應力及其膨脹量是不可忽視。

由于本系統造型獨特、構造復雜、跨度大、施工難度大,我司在本次設計中,對幕墻面板與幕墻龍骨之間的連接、幕墻龍骨與主體鋼結構的連接均采用了具有三維調節功能的節點構造設計,確保施工安裝的質量。

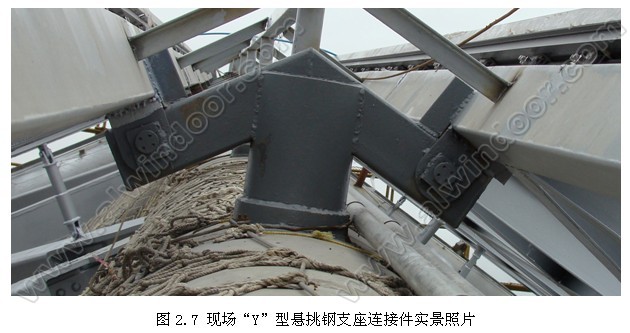

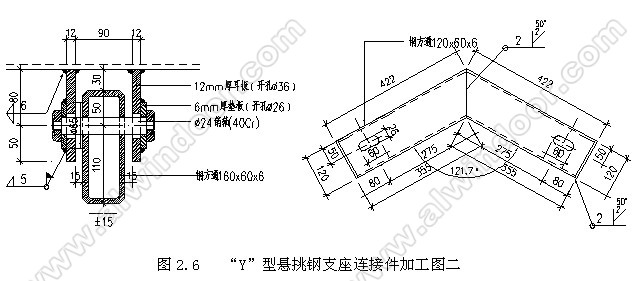

　　在設計幕墻鋼龍骨邊檀及Y型懸挑鋼支座連接件的連接采用的辦法是：在大三角形板塊某鋼邊檀和Y型懸挑鋼支座連接件相連的地方,通過轉接連接耳板或冷彎C型再由鎖軸將邊檀和鋼支座連接固定，它們之間留出一定縫隙并墊上柔性墊片。三角形板塊其余鋼邊檀和Y型懸挑鋼支座連接件相連的地方在桿件長度方向可伸縮,溫度應力得以釋放。在其最上端開圓孔,下部其它位置開長圓孔,自重和部分平面外的荷載通過最上端螺栓、節點板傳與主體結構,下部的連接螺栓和節點板只能傳遞平面外的荷載,使立柱在長度方向可自由伸縮，目前屋面幕墻鋼結構支撐體系已完工,現場效果良好（如圖2.5～2.7）。
