邯鄲文化藝術中心GRC鍍銅板幕墻的設計與施工

　　圖27 GRC掛板成型脫模

　　GRC掛板成型脫模后28天齡期樣板材性檢驗結果應滿足表2要求。

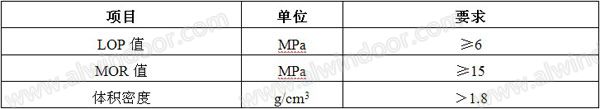

　　表2：28天齡期的GRC試驗樣板材性要求

　　28天齡期的樣板材性檢驗分別GRC板生產制作之前、中期和結束時進行。

　　5.5鍍銅GRC掛板剔鑿制作

　　邯鄲文化藝術中心GRC板噴射成型、脫模后，按建筑設計效果要求，需進行波浪起伏條紋面的剔鑿，剔鑿采用人工剔鑿的隨機剔鑿方式，剔鑿量按條紋表面面積的百分比5%、10%、15%進行隨機控制，以達到自然、滄桑的歷史厚重感(圖28～圖29)。

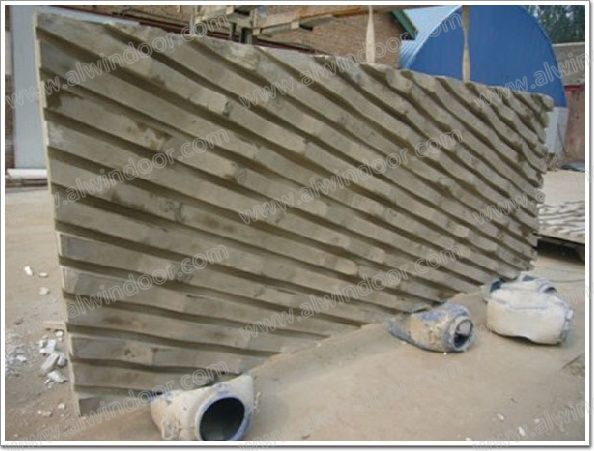

　　圖28 GRC掛板剔鑿后局部

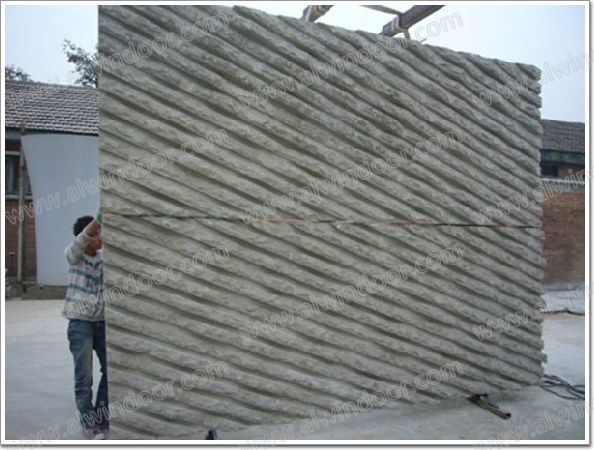

　　圖29 GRC掛板剔鑿后整體

　　5.6 GRC鍍銅和仿青銅處理

　　GRC板鍍銅采用硫酸鹽鍍銅工藝。對 GRC 表面進行預處理后，再采用電解方法使GRC 表面獲得銅鍍層，在此基礎上做舊處理，從而達到青銅面的建筑效果。

　　鍍層應該抗拉強度高，延伸性好。在使用過程中不發生起皮、剝落等質量問題。

　　整塊板材應該一次性作鍍層處理。

　　鍍銅層必須提供十年質量保證：在本項目使用條件下確保不掉落、起皮保證銅的自然氧化色。

　　5.6.1 表面處理

　　a. 前處理階段

　　檢查并清理基材板塊。除塵、除油污。

　　噴涂基層膠：采用丁苯橡膠類做表面基層處理。

邯鄲文化藝術中心

２５０００㎡，最大的鍍銅ＧＲＣ板幕墻工程 　　邯鄲文化藝術中心(戲稱“大元寶”)位于邯鄲市中軸線人民路與滏東交叉口東北角，東西長約590米，南北長約280米，其中包括邯鄲大劇院（1567座）、報告廳

查看詳細資料

欲了解本文中提到的"邯鄲文化藝術中心"工程，
請"點擊圖片"進入_中國幕墻網[工程庫]子站。

　　干燥處理后噴涂底銅層：厚度至少3μm的銅層

　　干燥方式為常溫下干燥處理。

　　活化處理：采用至少10%的H2SO4 溶液浸泡

上一頁1234567891011下一頁
