邯鄲文化藝術中心GRC鍍銅板幕墻的設計與施工

　　4.11鍍銅GRC掛板幕墻防雷、保溫、防火設計

　　防雷設計：GRC掛板幕墻的支撐鋼框架和主體鋼結構之間采用螺栓接焊接連接，形成防雷導電通路，達到防雷要求。

　　防火設計：GRC掛板幕墻在樓層處，主體鋼環梁及外挑樓板（詞條“樓板”由行業大百科提供）處已形成層間防火隔斷，滿足防火要求。

　　保溫設計：鍍銅GRC掛板幕墻為開縫式幕墻，作為建筑外層的裝飾板，自身沒有保溫功能，該處采用固定在GRC幕墻內側墻體上的14mm厚STP（詞條“STP”由行業大百科提供）超薄真空保溫板(外噴外墻涂料)，達到保溫節能要求。

　　4.12鍍銅GRC掛板幕墻伸縮縫設計

　　邯鄲文化藝術中心建筑體量宏大，共有兩道南北貫通的結構伸縮縫。為保證建筑的整體效果，在伸縮縫處，GRC幕墻設計采用板面連續、支撐鋼架斷開的設計方案。幕墻支撐結構在主體結構伸縮縫處斷開，另設一榀鋼桁架，保證受力安全及伸縮。幕墻GRC掛板板面采用連續構造，在板的4點固定處，設計采用水平伸縮的構造，保證面板的安全及伸縮要求(圖23)。

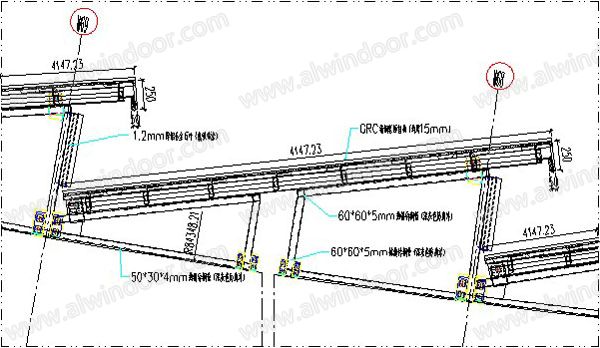

　　圖23 GRC掛板伸縮縫設計節點

　　5.鍍銅GRC掛板加工

　　5.1鍍銅GRC掛板加工流程

邯鄲文化藝術中心

２５０００㎡，最大的鍍銅ＧＲＣ板幕墻工程 　　邯鄲文化藝術中心(戲稱“大元寶”)位于邯鄲市中軸線人民路與滏東交叉口東北角，東西長約590米，南北長約280米，其中包括邯鄲大劇院（1567座）、報告廳

查看詳細資料

欲了解本文中提到的"邯鄲文化藝術中心"工程，
請"點擊圖片"進入_中國幕墻網[工程庫]子站。

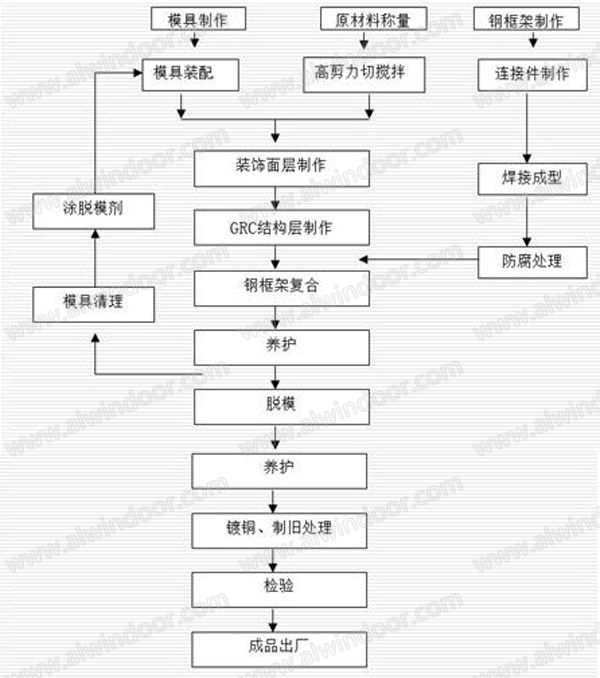

　　邯鄲文化藝術中心鍍銅GRC掛板板塊加工流程如下：

　　5.2鍍銅GRC掛板模具制作

　　GRC掛板的模具制作一般采用泡沫材料模具及橡膠模具，泡沫材料模具成本低、適用于制作異形及凹凸面等復雜板塊，但重復利用率低;橡膠模具雖然可重復利用，但制作異型板塊時費工費時，成本較高。本工程GRC掛板模具加工采用泡沫材料模具，模具成型均在車間內完成(圖24)。

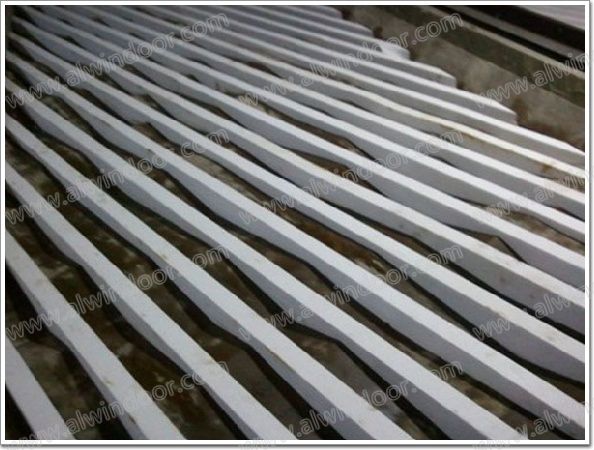

　　圖24 GRC掛板模具成型組裝圖
