雙層幕墻冬季內循環送風的CFD氣流及熱工模擬

　　2.5 求解策略

　　建模時采用三維笛卡爾坐標，網格劃分主要采用六面體結構單元，網格劃分(局部)如圖2所示，模型的體單元數目為200萬。每個case經過約8000個迭代步的運算后，流域里監測點的速度、壓力和溫度基本上達到穩定的狀態，這時即認為計算收斂，可進入后處理階段，對計算結果進行分析。

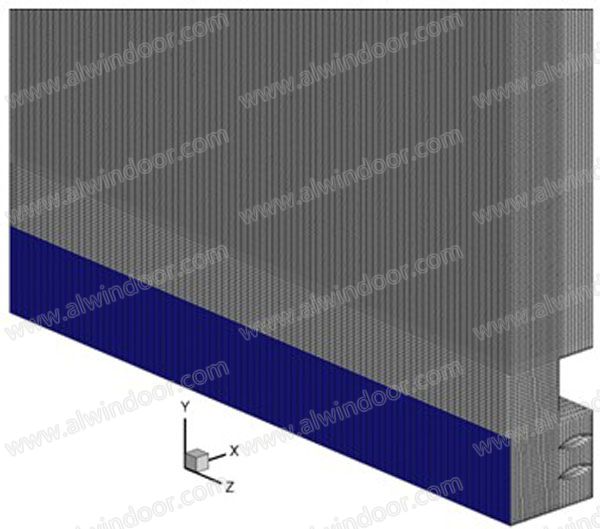

　　圖2網格局部放大(進風口附近)

　　3 熱氣流分析

　　本文考慮了兩種工況：1)完全依賴熱通道的煙囪效應產生的自然熱氣流；2)在室內進風口處依靠機械強迫送分產生的強化熱氣流。圖3(A)顯示的是自然熱氣流工況下熱通道的溫度分布，外層玻璃在吸收太陽輻射熱量后溫度升高，在水平方向形成溫度梯度，驅動著熱通道內的上升氣流，氣流的平均速度可達0.2 m/s(圖3(B))；

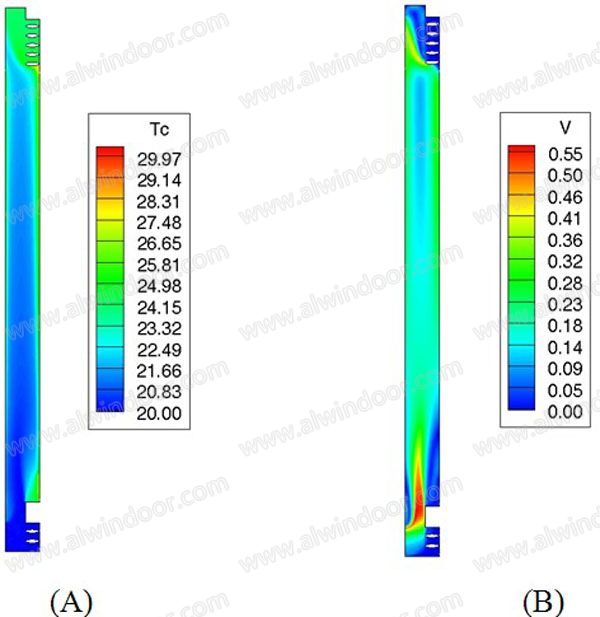

　　圖3 自然熱氣流工況的溫度(單位：℃)和速度(單位：m/s)分布圖

　　圖4(A)顯示的是強化熱氣流工況下熱通道的溫度分布，在機械送風的輔助下，熱通道內產生了更強烈的熱氣流流動，室內出風口的空氣溫度明顯高于自然熱氣流的工況，而通風量也明顯提升，熱通道氣流的平均速度可達0.3 m/s。

　　圖4 強化熱氣流工況的溫度(單位：℃)和速度(單位：m/s)分布圖
