幕墻異型遮陽系統提升光舒適性的綠色建筑應用——無模成型參數化加工的實踐

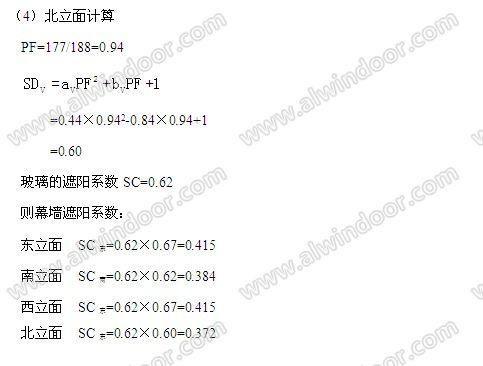

　　3.2.5百葉自適應的節點設計

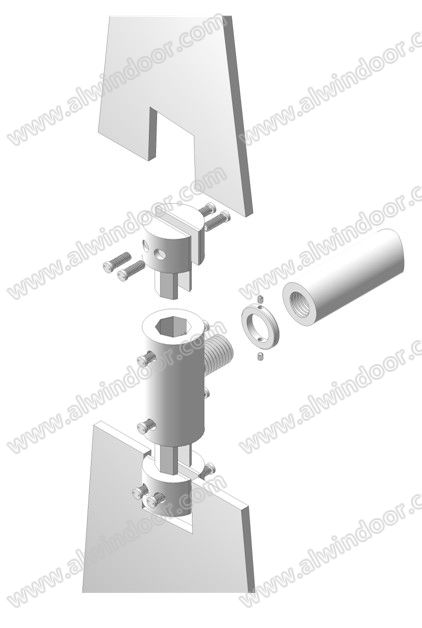

　　以玻璃幕墻寬度為一個單元，在車間加工百葉、環向鋼梁及百葉連接底座，保證精確度的同時減少現場廢棄材料的產生。從百葉后部的玻璃幕墻立柱中伸出鋼板支座，鋼板的標高與百葉的斷點、連接點相對應，現場環梁用螺栓與鋼板支座連接。設計自適應的不銹鋼連接底座，底座上下開八邊形凹槽，通過相配套的不銹鋼插件，滿足百葉45°、90°、135°、0°四個角度的安裝，如下圖所示。結構件均通過先進的機加工設備加工、組裝而成，接頭、拼縫、交接部位等均完美體現機械設計的精致與細膩。
