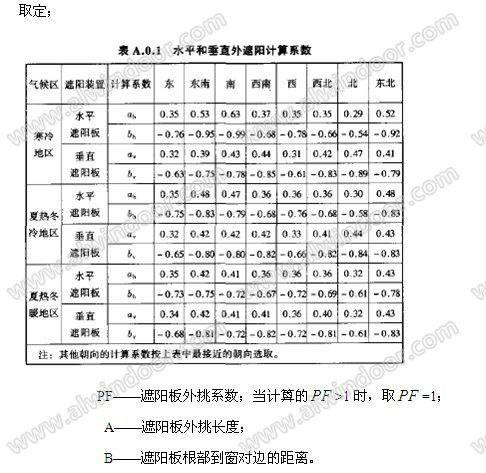

幕墻異型遮陽系統提升光舒適性的綠色建筑應用——無模成型參數化加工的實踐

　　3.2.2遮陽百葉的結構設計
　　百葉平面按45°、90°、135°、0°四個角度循環布置一周。百葉從上至下旋轉900°，如果隨意設計百葉的連接點就會出現多種角度的連接，無法實現工廠化、產品化。如果把連接點設計在百葉旋轉45°、90°、135°等45°倍數的位置，同時連接點在一個水平位置，就能把連接的角度控制在45°、90°、135°、0°四個角度中。

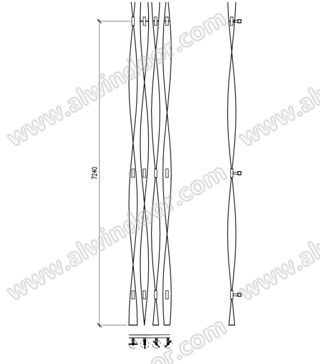

　　以本工程為例，百葉總長14.48m，總旋轉900°。百葉加工為2段，長度各為7.24m。每塊百葉在兩端和跨中共設3個連接點，如下圖所示。

　　3.2.3百葉的強度、撓度計算
　　（1）強度計算

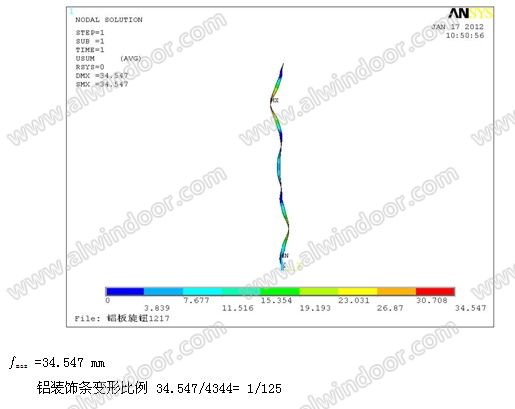

　　由ANSYS有限元分析程序分析得在荷載標準值作用下應力云圖如下：
