纖維水泥板幕墻用硅酮密封膠及其應用

　　1　前言
　　經過30多年的發展，我國建筑幕墻行業已日趨成熟，玻璃、鋁板、石材幕墻已在建筑中得到普遍廣泛的應用。隨著科技的不斷進步，近年來許多新型幕墻材料也蓬勃興起，瓷板、陶板、超薄石材蜂窩板、微晶玻璃板、樹脂木纖維板、纖維水泥板等人造板材幕墻層出不窮。

　　纖維水泥板作為幕墻飾面板材，具有防火絕緣、防水防潮、隔熱隔音、質輕高強、施工簡易、經濟美觀、壽命超長等特點，同時由于其色彩及紋理的多樣性，富于動感的、極具吸引力的墻面效果，近年來頗受設計師們的青睞。

　　由于纖維水泥板本身的材料特性及其應用的特點，現有的普通硅酮密封膠并不能滿足纖維水泥板幕墻的應用需求。本文將著重介紹纖維水泥板在幕墻接縫密封應用方面的要求、纖維水泥板用硅酮密封膠的主要技術性能及其工程應用的施工要求。

　　2　纖維水泥板幕墻接縫密封應用特點
　　纖維水泥板，是以硅質、鈣質材料為主原料，加入植物纖維，經過制漿、抄取、加壓、養護而成的一種新型建筑材料。在纖維水泥板幕墻的接縫密封方面，有兩個經常遇到的問題。

　　一是粘結問題。由于主料水泥的主要成分為硅酸鹽，屬于堿性鹽類，基材表面性質呈堿性，容易破壞偶聯劑在界面的水解鍵合，不利于界面粘結；同時水泥纖維板屬于多孔性材質，內部存在許多微孔，產生毛細管效應，趨向于吸附水分，并將水均勻快速分布于界面上，容易導致粘結失效；此外毛細作用也會使內部鹽堿隨水遷移至表層聚集，影響粘結。

　　二是污染問題。微孔的存在導致表面吸附作用很強，與之接觸的密封材料中的有機物容易滲入，從而導致板面污染，嚴重影響幕墻飾面的美觀并帶來外墻維護的困難。

　　根據纖維水泥板的特性及其在幕墻接縫應用上的特點，其密封材料的性能應滿足以下要求：

　　（1）粘結性：良好的粘結性是防止滲漏的關鍵因素，是保證密封性的先決條件；

　　（2）無污染性：對纖維水泥板無污染，裝飾效果好；

　　（3）耐候性：耐老化、耐紫外線、耐臭氧、耐水，不會因風雪雨水的侵襲而發生變化；

　　（4）位移能力：承受幕墻接縫伸縮及剪切變形，起到有效的密封作用；

　　（5）良好的施工性能：具有良好的可擠出性和觸變性，使用方便。

　　3　纖維水泥板幕墻用硅酮密封膠的選用
　　由于水泥纖維板的材質特點不同于金屬、玻璃、石材等常規建材，普通硅酮耐候密封膠難以滿足水泥纖維板幕墻工程接縫密封使用要求，即使使用底涂液也很難與其粘結牢固，并且容易產生污染現象，給施工和保養帶來了極大困難。因此，如何正確選用與纖維水泥板粘結性良好而又不對其產生污染的專用密封膠，已成為當下纖維水泥板幕墻應用的一道難題。廣州市白云實業有限公司針對水泥纖維板的性能特點，對硅酮密封膠的選用作了系統的深入分析探討，進行了專門的配方設計，開發了纖維水泥板幕墻專用硅酮耐候密封膠。

　　3．1粘結性

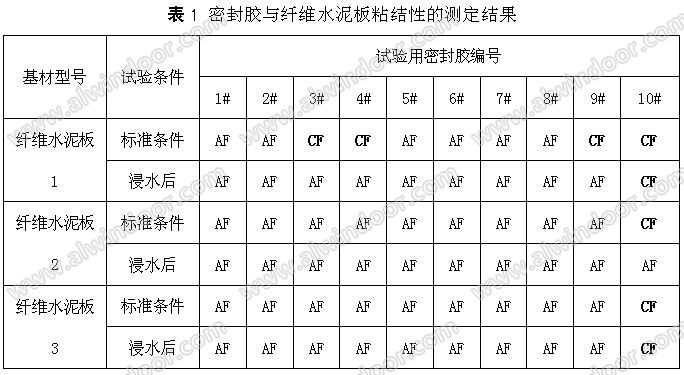

　　硅酮密封膠對于玻璃或金屬如鋁材等建材具有良好的粘結相容性，但與纖維水泥板的粘結卻不太理想。我們測試了多個硅酮耐候密封膠膠產品與不同廠家、型號的纖維水泥板之間的粘結性。其中1－6＃為其他公司的硅酮耐候密封膠產品，7－9＃為廣州市白云化工實業有限公司的硅酮耐候密封膠產品，10＃為廣州市白云化工實業有限公司纖維水泥板專用硅酮耐候密封膠SS602F；纖維水泥板1-3分別為不同廠家、型號的纖維水泥板產品。按照GB/T13477.18-2002[1]《建筑密封材料試驗方法 第18部分：剝離粘結性的測定》的方法測定，結果見表1。

　　注1：AF表示粘結破壞，CF表示內聚破壞；

　　注2：“標準條件”指試樣在溫度（23±2）℃，相對濕度（50±5）%的條件下養護28天后檢測；“浸水后”指試樣在上述條件后再在溫度（23±2）℃的蒸餾水中浸泡7天后檢測。

　　由上表可見，大部分幕墻用硅酮密封膠在正常標準條件下對纖維水泥板粘結性差，即使個別產品在標準條件下能夠與某些纖維水泥板形成粘結（3#、4#與纖維水泥板1），在經過浸水處理后，則出現粘結完全失效；而纖維水泥板專用硅酮耐候密封膠SS602F對纖維水泥板的粘結性明顯改善。

　　由表1中也可見，不同纖維水泥板的表面性質存在差異性，從而導致在浸水等環境條件下，即使采用了特殊配方設計的纖維水泥板幕墻用硅酮密封膠也無法完全保證有效粘結。出現這種情況時，通過采用底涂液對基材進行表面處理是一種便捷、有效的方法，也是工程應用的常規推薦方式。為此我們針對纖維水泥板的材質，研究配制了纖維水泥板專用底涂，并與常規底涂進行了比較試驗，結果見表2。

　　注：表面處理A為采用白云膠幕墻通用底涂對纖維水泥板進行預處理；

　　表面處理B為采用白云研制的纖維水泥板專用底涂對纖維水泥板進行預處理；

上一頁12下一頁
