硅酮結構膠粘結厚度不同計算校核方法的分析比較

　　1.前言
　　硅酮結構膠用于玻璃幕墻板塊結構粘結的歷史已經超過40年，高性能的結構性粘結促進了玻璃幕墻的技術革新，新材料、新工藝、新技術不斷被開發和采用。目前，我國國內玻璃幕墻用硅酮結構膠的設計和施工要求按照JGJ 102-2003《玻璃幕墻工程技術規范》來進行，多年的應用實踐證明總體是很安全的。

　　對于幕墻工程中的結構膠的安全尺寸，JGJ 102-2003《玻璃幕墻工程技術規范》、ASTM C 1401-02《結構密封膠裝配指南》、ETAG002《結構密封膠裝配體系(SSGS)歐洲技術認證指南》中都有具體的計算方法。粘結寬度(structural bite)通過梯形荷載法則由板片尺寸及結構膠強度設計值計算已經是一種共識，而對于粘結厚度(glueline thickness)的計算，三個規范則有所不同。

　　2. 結構膠厚度的計算
　　對于結構膠厚度的計算，JGJ 102、ASTM C 1401、ETAG002中的方法基礎都是由玻璃板片與鋁合金附框的相對位移來計算結構膠粘結厚度(glueline thickness)，但是在相對位移的計算方法上，三種方法完全不同，并且由相對位移計算結構膠厚度的方法也不相同。

　　2.1 JGJ102-2003《玻璃幕墻工程技術規范》的計算方法
　　JGJ 102-2003《玻璃幕墻工程技術規范》5.6.5介紹了關于硅酮結構密封膠粘結厚度ts的計算方法。

　　值得注意的是，用層間位移角限值乘以玻璃板片高度來計算幕墻玻璃與鋁合金附框的相對位移，考慮的是最大風荷載或者地震情況下最不利的情況，即附框和板塊在最下端保持重疊，最上端的錯位達到最大值。

　　JGJ102-2003在解釋Us的含義時標注“必要時還應考慮溫度變化產生的相對位移”，但沒有明確表述應取相對大值或是疊加。一般的計算中，風荷載作用下產生的相對位移會遠遠大于熱膨脹產生的相對位移。

　　2.2 ASTM C 1401-02《結構密封膠裝配指南》的計算方法

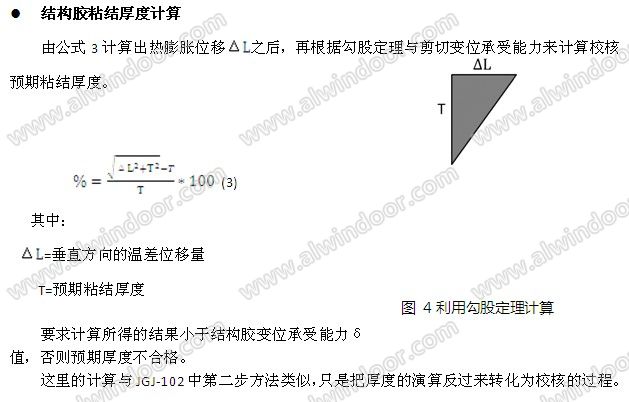

　　在ASTM C 1401-02《結構密封膠裝配指南》中介紹了另一種結構膠粘結厚度的計算方法。

　　與JGJ 102-2003中用“樓層彈性層間位移角限值”來計算相對位移不同，ASTM C 1401-02《結構密封膠裝配指南》的方法考慮的是結構膠必須要能夠承受板塊由于溫差而導致的接口位移變化，所以根據板片的熱膨脹位移來計算校核結構膠厚度。
