中國建筑玻璃與工業(yè)玻璃協(xié)會制定的HBZ/T0O1-2OO7《中空玻璃生產(chǎn)規(guī)程》于2OO7年7用1日發(fā)布實施。國內(nèi)的大多數(shù)玻璃廠家嚴咯按照標準要求進行中空玻璃的原材料選擇和施工。但是在激烈的市場竟爭中，行業(yè)內(nèi)仍然有一些密封膠廠家置產(chǎn)品質(zhì)量于不顧，為了降低生產(chǎn)成本丿片面地追求短期利益，在中空玻璃密封膠中添加“白油”。由于“白油”價格低廉，并且能讓密封膠固化后外觀上有更好的光澤，—些不負責任的廠家甚至以此作為賣點向用戶進行產(chǎn)品宣傳和推廣。
隨著時間的推移，添加“白油”的中空玻璃密封膠帶來的一系列嚴重的質(zhì)量問題逐漸顯現(xiàn)，突出表現(xiàn)為:采用此類密封膠制作的中空玻璃使用壽命普遍較短，存在著大量漏水，漏氣和結(jié)露等現(xiàn)象，更為嚴重的是中空玻璃膠中的“白油”滲入第—道密封膠即熱熔丁基密封膠，丁基膠被軟化溶脹而流淌，從而導致中空玻璃
“流眼淚”現(xiàn)象。
幕墻結(jié)構(gòu)、耐候密封與門窗密封
幕墻由面板和結(jié)構(gòu)組成，屬于建筑外圍護結(jié)構(gòu)，懸掛在主體結(jié)構(gòu)之外，可以隨主體結(jié)構(gòu)發(fā)生形變，把受力傳遞給主體結(jié)構(gòu)。作為現(xiàn)代建筑的象征，幕墻特別是玻璃幕墻在世界范圍內(nèi)得到了越來越廣泛的應用，大面積玻璃板片的運用，為建筑提供了良好的采光性能和美學設計，但也是節(jié)能的薄弱環(huán)節(jié)。
以往行業(yè)內(nèi)對于節(jié)能門窗幕墻的能效關(guān)注，大部分重心在于如何選用導熱系數(shù)更低的中空玻璃、如何提高充氣中空玻璃的惰性氣體保持率、如何設計型材的腔體結(jié)構(gòu)降低熱傳導\選用注膠隔熱還是尼龍隔熱條等等，而對于硅酮密封膠的選擇卻沒有引起足夠的重視。實際上，硅酮密封膠質(zhì)量對節(jié)能門窗幕墻的性能影響有著非常重要的意義。苜先，硅酮結(jié)構(gòu)密封膠對幕墻板片持久的良好粘接是幕墻安全性的保證，而硅酮耐候密封膠直接影響到整個幕墻門窗的氣密性和水密性的，事實上，密封失效導致的能耗損失遠比選用更好的玻璃和型材所能節(jié)約的要多，誰也無法想象在一個漏風、漏雨的大樓中談論建筑節(jié)能環(huán)保的話題。

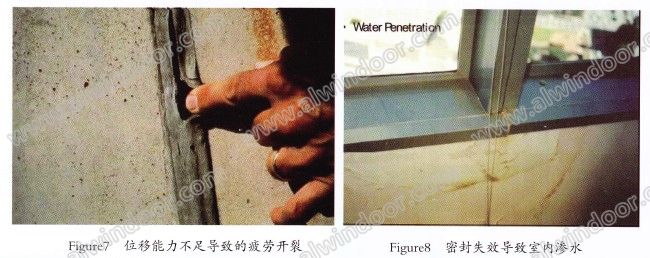

硅酮耐候密封膠產(chǎn)品主要應用于幕墻板塊的耐候防水密封，有機硅產(chǎn)品突出的抗紫外老化性能使其在此應用中表現(xiàn)優(yōu)異。但是如果選材不當，如選用劣質(zhì)的硅酮密封膠，除了它本身的耐候失效外，有時候還會滲透到中空玻璃的第—道密封，造成丁基膠被溶解，從而造成了中空玻璃的同時失效如圖6，這樣的例子在實際工程中經(jīng)常會發(fā)生，同樣，劣質(zhì)的硅酮密封膠也會造成幕墻接縫的粘接性不好，造成幕墻接縫的漏水并進而造成室內(nèi)的裝飾的損壞如圖5和圖8。在實際工程中，還會遇到—些較大板片的接縫尺寸變化時，普通的密封膠產(chǎn)品會出現(xiàn)位移能力難以滿足要求而導致疲勞開裂的情況如圖7。硅寶公司針對大尺寸板塊對硅酮密封膠位移能力的高要求丿推出針對性的5O級位移能力的硅酮耐候密封膠和采光頂專用密封膠產(chǎn)品，超過國家標準對耐候密封膠位移能力的要求，引領(lǐng)了行業(yè)的發(fā)展。
門窗的耐候防水密封與幕墻一樣，是—個系統(tǒng)的工程丿包括窗框與玻璃之間的密封，外墻墻體與窗框之間的密封等。硅酮密封膠的質(zhì)量同樣對門窗性能產(chǎn)生重要影響丿有的密封膠產(chǎn)品由于充填太多的重質(zhì)碳酸鈣，使得產(chǎn)品固化后膠表面出現(xiàn)—層白色的填料如圖9，還有的產(chǎn)品由于選擇和使用不當，和夾膠玻璃接觸后對夾膠玻璃造成脫膠現(xiàn)象，造成了外觀上的破壞如圖1O。硅酮密封膠的質(zhì)量是門窗水密和氣密與否的直接影響因素，而優(yōu)質(zhì)的硅酮密封膠產(chǎn)品能在使用期內(nèi)保持長久的粘接性，氣密性和水密性。
總結(jié)：
硅酮密封膠的價值約只占到整個幕墻、門窗造價的3～5%，卻直接嚴重影響整個建筑工程的質(zhì)量及節(jié)能效果。要想達到最好的建筑節(jié)能環(huán)保密封節(jié)能效果。除了門窗幕墻的設計方案是否科學施工管理是否臺理、規(guī)范外，正確選擇高品質(zhì)的硅酮密封膠產(chǎn)品，才是是建筑門窗和幕墻達到建筑節(jié)能要求的重要保證。【完】
上一頁12下一頁
