（二）單元式開放式石材幕墻系統
本工程石材幕墻由于在立面效果上采用15mm寬縫與5mm窄縫相結合的方式，且部分石材單元板塊尺寸較大，單元高度5m多，無法采用傳統的鋁合金單元式石材幕墻系統設計方式，因此在設計和施工方面難度較大。
2.1如何解決石材
面板可更換問題
由于本工程石材板塊高度方向每?jī)蓪釉O(shè)置一道15mm的石材縫，高度方向其余縫寬僅為5mm，因此石材破損后如何更換為該系統的設計重難點。
首先我們確定了換面材不換單元的設計指導思想，其次我們決定采用橫向更換的方式，避免高度方向5mm窄縫帶來的不利影響。相鄰左右石材板塊采用L型
搭接方式，連接處設置50mm隱藏式
伸縮縫。而石材鋁合金掛件系統橫向尺寸設計為45mm，小于50mm的伸縮縫。這樣石材板塊左右移動式不會被限制。另外由于本項目石材為毛面石材，若采用毛面石材專用吸盤，造價過高。為此我們專
門設計出一套石材專用更換設備，設計了3mm“F”型
不銹鋼棒+
彈性膠條護套，可在高度方向插入5mm的石材縫后90°旋轉，實現對石材的扣接。同時配合定制工裝吊掛設備，實現石材的橫向更換。
2.2如何解決大板塊石材運輸問題
由于本項目在成都，遠距離運輸易造成石材單元板塊松動，會產生板塊
變形及損壞。為此我們?cè)O(shè)計了可拆卸式鋁合金掛件系統，石材與單元板塊
龍骨分開運輸，現場組裝。石材單獨運輸成品容易保護，最大限度避免了運輸對石材面材的影響。
（三）雙曲面球形體玻璃幕墻

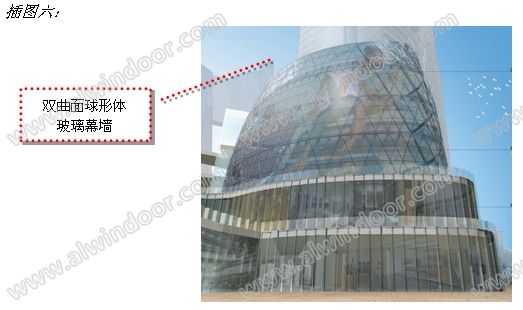

本工程雙曲面球形體玻璃幕墻位于裙樓（詳插圖六）。采光區幕墻玻璃形式6+12A+6mm厚雙銀LOW-E中空鋼化玻璃，支撐結構為∅168 毫米
圓鋼通鋼網架，網架表面
氟碳噴涂處理。
該系統重難點為：
3.1雙曲面球形體，如何解決測量放線問題
該鋼結構骨架是一個不規則的空間網架結構，鋼結構每圈通過焊接方式連接，形成一個閉合的圈，也就是幕墻的一個垂直分格。在高度方向上呈多排X型連接鋼構件組成。在標高方向以水平半徑（X型連接構件的外側中心點到圓心的距離，每一水平半徑的中心垂直投影在標高±0平面重合于一點）向上逐漸縮小，底部半徑最大，頂部半徑最小。
解決方案：
A.依據總包移交基準點在幕墻外側確定幕墻控制點；
B.在幕墻控制點上架設經緯儀，確定鋼結構豎向分隔，并在鋼結構完成面外側拉鋼絲繩；
C.在鋼結構安裝時利用鉛垂儀確定待安裝鋼結構標高于鋼絲繩上，在樓層內利用經緯儀由鋼絲繩向樓層內方向確定鋼結構水平位置。
3.2如何解決玻璃下單問題
鋼結構安裝完成后，三角形及梯形玻璃均為空間板塊。相關玻璃測量及下單為一難點。
解決方案：
A、鋼結構安裝完成（或部分完成）后，利用全站儀，在X型處連接鋼構件的室外側中心點貼反射片，測量中心點的三維坐標；
B、利用三維坐標點進行整體建模并進行玻璃下單；
注意：在進行測量前，被測量部分鋼結構的變形要基本穩定，否則測量數據就不可用于玻璃下單。
3.3如何解決三角板塊拼縫外觀效果
由于采用明框形式，三角板塊拼角位置的處理非常關鍵，該位置加工和施工誤差對拼角拼縫的影響較大，直接影響外立面效果。
解決方案：
1、我們特別設計鋁合金可調壓板系統，左右可調±2mm，高低可調±5mm，確保拼角位置拼縫的質量
2、玻璃板塊在加工廠預先組裝好，現場只負責定位安裝，安裝操作簡便，施工快。且安裝時采用機械設備吊裝，簡便易行。
二、結論
成都華置廣場（酒店及商業裙樓）外幕墻工程建筑設計方案造型獨特。本工程幕墻采用了多項新技術，在方案設計、樣板工程、施工方案各階段，業主方組織了多次專家論證并最終獲得一致好評。該項目對今后類似工程的研究和應用提供了重要的參考價值。目前該工程各幕墻系統也已通過國家認可的性能試驗，現正在緊張的施工過程中。
參考文獻：
[1] <<建筑幕墻>> GB/T 21086-2007 中國建筑工業出版社
[2]<<玻璃幕墻工程技術規范>> JGJ102-2003 中國建筑工業出版
本文由深圳市三鑫幕墻工程有限公司上海分公司周斐先生委托中國幕墻網發表此文，未經許可不得轉載！
