一、工程概況
成都華置廣場CBD中心，商業巨擘，雄踞原成都文化宮地塊之上，毗鄰天府廣場、鹽市口、春熙商圈，傲立成都CBD腹地。華置廣場總投資達到人民幣45億元，項目占地56畝，總建筑面積43萬平方米。項目的裙樓1-5層及B1層為7萬平方米購物中心，三棟塔樓分別為4.2萬平方米超五星酒店、6萬平方米甲級寫字樓和14.4萬平方米高級公寓。甲級寫字樓、高級公寓、酒店建筑高度分別達185米195米和150米。項目將建設成為地標性的大型綜合商業物業，其無論在建筑規劃設計、結構安全、機電設備配置、室內設計、功能設置上均達到國際先進水平。
本文重點介紹為我司中標范圍的華置廣場酒店及商業裙樓區域（詳插圖一），主要系統包括大裝飾條單元式玻璃幕墻系統、單元開放式石材幕墻系統、雙曲面球形體玻璃幕墻、全玻幕墻、框架式玻璃幕墻系統、玻璃雨篷、玻璃欄桿、咬合式鋁板幕墻系統、鋁板吊頂系統、大型鋼結構采光頂系統、鋁合金格柵系統等。
本項目基本設計參數：
基本風壓： 0.30kN/平方米
雪荷載取值：0.1kN/平方米
地震設防烈度：7度；地震動峰值加速度：0.15g
在這些幕墻類型中，比較有特色、采用了新技術、設計及施工難度較大的是大裝飾條單元式玻璃幕墻系統、單元開放式石材幕墻系統、雙曲面球形體玻璃幕墻系統。
（一）大裝飾條單元式玻璃幕墻系統
大裝飾條單元式玻璃幕墻系統位于酒店?yáng)|西南北四個立面，采用豎明橫隱橫滑式單元幕墻系統。采光區幕墻玻璃選用8+12A+8mm厚雙銀LOW-E中空鋼化玻璃；非采光區幕墻玻璃選用10mm鋼化玻璃；非采光區幕墻保溫形式選用60mm保溫巖棉+2mm鋁單板背板；標準單元幕墻板塊尺寸：1800（W）mmX4150（H）mm。該系統設計重難點及解決方案如下：
1.1、如何解決單曲面單元式玻璃幕墻系統防水問題
普通單元式系統采用“雨幕”原理，通過對單元型材多道密封線以及集水槽的設計實現單元幕墻優良的防水性能。本項目酒店南北立面為單曲面，平面存在多種角度變化，如果采用傳統方案，單元公母立柱仍采用普通模具設計，通過對單元上下橫梁加工時切角度的方法來拼接平面角度存在多個問題：A、在室內側單元立柱與橫梁間會產生錯臺，錯臺既影響室內美觀效果，又導致單元板塊漏水、漏氣情況的發生。B、單元上下橫梁與公母立柱異型拼接時，上橫梁“機頭”會穿透公立柱懸臂，使得單元幕墻系統防水線被破壞，導致漏水。C、由于單元立柱為普通矩形模具設計，玻璃完成面的變化角度只能靠異型雙面膠條來實現，無論是加工還是安裝精度都很難得到保證。
解決方案:

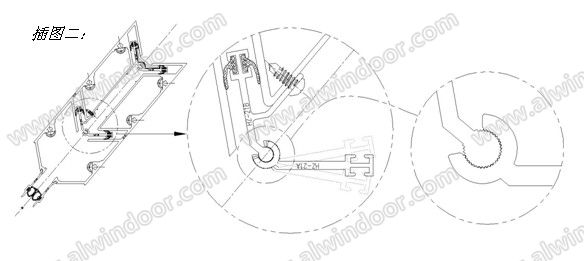

我們?cè)谏罨O(shè)計時，仔細研究了平面變化特點，通過設計不同角度的立柱模具，順應平面各個角度變化。同時我們將公立柱的插件系統進行了獨創的分離式設計，將鋁合金插接件一分為二，在兩者連接處，通過型材開模的方式設計了鋸齒嚙合系統（詳插圖二）。該系統既可在加工廠加工過程中確定各種嚙合角度，又可通過鋸齒配合，實現不同角度公母立柱間的傳力。通過以上創新設計，既可保證單元橫梁與立柱的完美配合，又可保證完整的單元防水體系不被破壞，同時也降低了加工的難度，保證了單元板塊安裝的精度。
1.2、如何吸收土建結構誤差，解決單元板塊的三維調節問題
在測量放線時，我們發現本項目土建結構存在較大誤差，因此如何設計先進的單元幕墻三維調節系統，吸收土建誤差成為一難點。
解決方案:
首先我們選用了槽型埋件+T型螺栓的設計，其次我們?cè)O(shè)計了300*250*16mm的鋁合金齒板底座，底座通過M16mm的T型螺栓與槽型預埋件連接，槽型埋件可實現鋁齒板與混凝土結構間左右±25mm的調節距離。通過對鋁合金齒板底座預開腰型孔，實現齒板與混凝土結構間前后±25mm的調節距離。再次，我們?cè)O(shè)計了鋁合金掛板與單元板塊連接，鋁合金掛板經過加工后，掛接在鋁齒板上，通過M12mm的高度調節螺栓實現高度方向±25mm的調節距離。通過以上設計實現了單元板塊的三維調節，同時我們?cè)趩卧鍓K調節安裝到位后，還創新設計了4mm的折彎U型鋼插片（詳插圖三），用來連接鋁合金齒板和鋁合金掛板，以防止單元板塊在風壓較大時產生跳動現象，防止發生單元板塊脫落。由此，我們?cè)诒竟こ剔D(zhuǎn)接系統設計上不僅掛裝工藝安全快捷，而且在三維調節功能上也比較準確輕松。
1.3、如何解決懸挑300mm豎向大裝飾線條對單元板塊的影響
由于本工程立面上設計了距玻璃完成面懸挑300mm,寬100mm的錐形鋁合金豎向大裝飾線條（詳插圖四），因此，在設計時需考慮側向風壓的影響、帶裝飾條板塊的運輸問題、板塊吊裝問題、裝飾線條的檢修維護問題、玻璃的更換維護等問題。
1.3.1如何解決側向風壓對豎向大裝飾線條的影響
由于鋁合金豎向大裝飾線條懸挑300mm，在側向風壓作用下，側向風壓傳力給裝飾線條，裝飾線條傳力給單元板塊，而單元板塊通過轉接件系統傳力給混凝土結構，而由于單元板塊與混凝土結構間通過槽型埋件接，因此，當側向風壓較大時，會導致單元板塊相對于混凝土結構產生側向滑移現象，進而對整個幕墻系統的結構安全產生影響。因此，我們?cè)谕ㄟ^反復計算研究后，通過對槽型預埋件進行帶齒加工處理，同時對T型螺栓也進行了帶齒加工（詳插圖五）。帶齒T型螺栓與帶齒槽型預埋件間通過齒牙進行緊密嚙合，可以使槽型預埋件縱向受力，這樣確保帶鋁合金裝飾線條的單元板塊在側向風壓作用下，與主體結構間不會產生相對滑移的危險。
1.3.2豎向大裝飾線條的可拆卸設計
由于300mm的鋁合金豎向大裝飾線條對單元板塊的運輸、安裝以及維護產生一系列影響，因此，我們對豎向大裝飾線條與單元板塊的連接采用了可拆卸的設計方式。我們?cè)?a href='../../zsk/ct.asp?id=3129' target='_blank' style='font-size:1em; border-bottom:1px dotted blue;'>鋁型材線條與玻璃接觸面位置設置兩條鋁型材扣蓋，扣蓋內，裝飾線條通過不銹鋼螺栓組與單元立柱的懸臂進行可靠機械連接。在運輸時，我們將單元板塊與300mm的大裝飾線條分開運輸，有效提高運輸效率，到工地后，將裝飾線條安裝到單元板塊上，然后進行板塊整體吊裝工作。工程完工后，若需對裝飾線條及破損玻璃進行后期維護、更換。可以采用吊籃設備，首先將鋁合金裝飾線條的可拆卸扣蓋卸下，接著卸下不銹鋼螺栓組，然后卸下整個裝飾線條，最后卸下破損的玻璃板塊。反之，安裝時按照先裝玻璃，再裝裝飾線條的順序依次進行。整個設計的理念即通過可拆卸實現可更換。
