式中,γ G、γQ、γw、γE分別有自重、活荷載、風荷載和地震作用效應的
分項系數,γ)1.0,Φ 分別為
組合值系數,Φ ≤1.0,SK為效應的標準值。
2.4.3 結構分析方法
結構分析目前已廣泛采用計算機軟件進行�；痉治龇椒�
有限元。對
柔性結構還考慮幾何
非線性。常用的國內軟件有3D3S、MSGS、MST
CAD等;還廣泛采用國際通用的軟件SAP、ANSYS、 ETABS、MIDAS等。
2.5點支式玻璃采光頂的玻璃面板設計
2.5.1 在玻璃面板的設計時首先要從安全性能、使用性能方面考慮,在有保溫隔熱性能要求的采光頂設計時,應選擇保溫隔熱性能好的鋼化
中空夾膠玻璃。并可要求K值指標觀行的國家標準“
建筑玻璃應用技術規程”
JGJ113-2009中規定,采光頂中的玻璃必須使用
安全玻璃。當屋面玻璃最高點離地面的高度大于3m時,必須使用
夾層玻璃（詞條“夾層玻璃”由行業大百科提供）。用于屋面的
夾層玻璃,其膠片厚度不應小于0.76%mm。采用
中空玻璃時,
中空玻璃應由夾膠
玻璃和
鋼化玻璃（詞條“鋼化玻璃”由行業大百科提供）組成、且
夾膠玻璃應向室內側。
2.5.2 在設計平頂玻璃采光頂時,玻璃的排水坡度不要小于3%,否則會出現排水不暢和局部積水的現象。
2.5.3 點支承玻璃可采用鋼爪
支承裝置或夾板支承裝置。采用鋼爪支承時,孔洞邊至板邊的距離不宜小于60mm。倒掛玻璃宜采用浮頭或夾板支承裝置。
點支承面板的邊緣應進行細磨或精磨,
倒棱（詞條“倒棱”由行業大百科提供）不應小于1mm,孔洞內應進行細磨,倒棱不小于1mm。當屋面玻璃使用鋼化玻璃時,鋼化玻璃應進行均質處理。
2.5,4 采用浮頭式
連接件的鋼爪點支承時,玻璃厚度不應小于6mm;采用沉頭式連接件的鋼爪點支承時,玻璃厚度不應小于8mm。
鋼板夾持的點支承玻璃,單片厚度不應小6mm。
2.5.5 不上人屋面活荷載除應符合現行國家標準《建筑結構荷載規范》GB50009的有關規定外,尚應符合下列規定:
1)與水平面夾角小于30°的屋面玻璃,在
玻璃板中心點直徑為150mm的區域內,應能承受垂直于玻璃為1.1kN的活荷載標準值;
2)與水平面夾角大于等于30°的屋面玻璃,在玻璃板中心直徑為150mm的區域內,應能承受垂直玻璃為0.5kN的活荷載標準值。
點支承玻璃面板的相對
撓度最大限值為長邊
跨距的1/60。當屋面玻璃采用中空玻璃時。集中活荷載應只作用中空玻璃上片玻璃。
2.5.6 上人屋面玻璃應按“建筑玻璃應用技術規程”
JGJ113-2009中規定的地板玻璃設計。

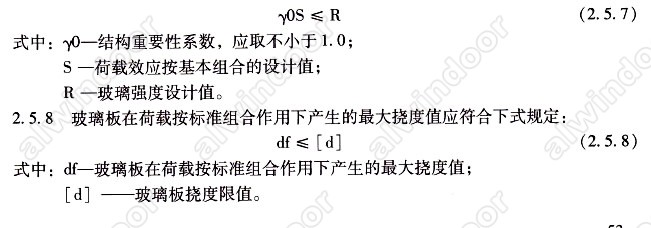

2.5.7 計算玻璃
承載能力極限狀態,應根據
荷載效應的
基本組合進行荷載(效應)組合,并按下式進行設計:
2.5.8 玻璃
強度設計值
作用在玻璃上的荷載分短期荷載和長期荷載,風荷載和地震作用為短期荷載,而重力荷載和水荷載等為長期荷載。短期荷載對玻璃強度沒有影響,而長期荷載將使玻璃強度下降,原因是長期荷載將加速玻璃表面微
裂紋擴展,因而其強度下降。鋼化玻璃表面存在
壓應力層,將起到抑制表面微裂紋擴張的作用,因此在長期荷載作用下,
平板玻璃和鋼化玻璃、
半鋼化玻璃強度下降值是不同的。通常鋼化玻璃和半鋼化玻璃在長期荷載作用下,其強度下降到原值的80%左右,而
平板玻璃將下降至原值的20%左右。
根據荷載方向和最大
應力（詞條“應力”由行業大百科提供）位置將玻璃強度分為中部強度、邊緣強度和端面強度三種,這三種強度數值不同,因此應用時應注意正確選用。同時玻璃在長期荷載和短期荷載作用下強度值也不同,玻璃種類和厚度都影響玻璃強度值,使用時應注意區分。

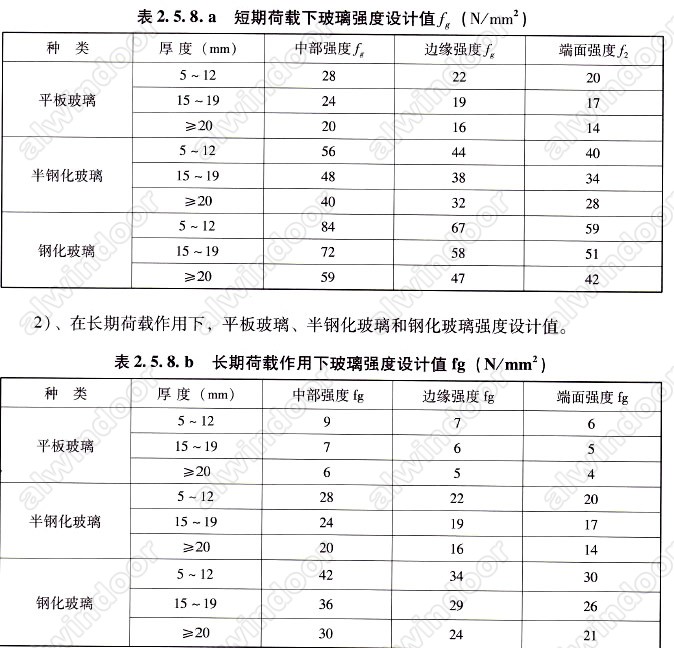

1)、在短期荷載下,平板玻璃、半鋼化玻璃和鋼化玻璃強度設計值。
