碳化硅（SiC）是用石英砂、石油焦（或煤焦）、木屑為原料通過電阻爐高溫冶煉而成。碳化硅在大自然也存在罕見的礦物，莫桑石。 碳化硅又稱碳硅石。在當代C、N、B等非氧化物高技術(shù)耐火原料中，碳化硅為應(yīng)用最廣泛、最經(jīng)濟的一種。可以稱為金鋼砂或耐火砂。 碳化硅是用石英砂、石油焦（或煤焦）、木屑（生產(chǎn)綠色碳化硅時需要加食鹽）等原料在電阻爐內(nèi)經(jīng)高溫冶煉而成。目前我國工業(yè)生產(chǎn)的碳化硅分為黑色碳化硅和綠色碳化硅兩種，均為六方晶體，比重為3.20～3.25，顯微硬度為2840～3320kg/mm2。
簡介英文名稱：silicon carbide,俗稱金剛砂。純碳化硅是無色透明的晶體。工業(yè)碳化硅因所含雜質(zhì)的種類和含量不同，而呈淺黃、綠、藍乃至黑色，透明度隨其純度不同而異。碳化硅晶體結(jié)構(gòu)分為六方或菱面體的 α-SiC和立方體的β-SiC（稱立方碳化硅)。α-SiC由于其晶體結(jié)構(gòu)中碳和硅原子的堆垛序列不同而構(gòu)成許多不同變體，已發(fā)現(xiàn)70余種。β-SiC于2100℃以上時轉(zhuǎn)變?yōu)棣?SiC。
碳化硅的工業(yè)制法是用優(yōu)質(zhì)石英砂和石油焦在電阻爐內(nèi)煉制。煉得的碳化硅塊，經(jīng)破碎、酸堿洗、磁選和篩分或水選而制成各種粒度的產(chǎn)品。
碳化硅有黑碳化硅和綠碳化硅兩個常用的基該品種，都屬α-SiC。①黑碳化硅含SiC約95%，其韌性高于綠碳化硅，大多用于加工抗張強度低的材料，如玻璃、陶瓷、石材、耐火材料、鑄鐵和有色金屬等。②綠碳化硅含SiC約97%以上，自銳性好，大多用于加工硬質(zhì)合金、鈦合金和光學玻璃，也用于珩磨汽缸套和精磨高速鋼刀具。此外還有立方碳化硅，它是以特殊工藝制取的黃綠色晶體，用以制作的磨具適于軸承的超精加工，可使表面粗糙度從Ra32～0.16微米一次加工到Ra0.04～0.02微米。
碳化硅由于化學性能穩(wěn)定、導熱系數(shù)高、熱膨脹系數(shù)小、耐磨性能好，除作磨料用外，還有很多其他用途，例如：以特殊工藝把碳化硅粉末涂布于水輪機葉輪或汽缸體的內(nèi)壁，可提高其耐磨性而延長使用壽命1～2倍；用以制成的高級耐火材料，耐熱震、體積小、重量輕而強度高，節(jié)能效果好。低品級碳化硅（含SiC約85%）是極好的脫氧劑，用它可加快煉鋼速度，并便于控制化學成分，提高鋼的質(zhì)量。此外，碳化硅還大量用于制作電熱元件硅碳棒。
碳化硅的硬度很大,莫氏硬度為9.5級，僅次于世界上最硬的金剛石（10級），具有優(yōu)良的導熱性能，是一種半導體，高溫時能抗氧化。
碳化硅分類及性質(zhì)：

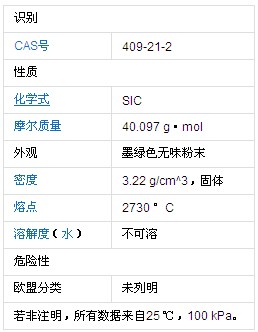

基本信息列表
中文名稱:碳化硅
中文別名:碳化硅晶須
英文名稱:Silicon Carbide (Black)
英文別名:Silicon Carbide Black; silanyliumylidynemethanide; methylsilane; carbon(+4) cation; silicon(-4) anion
CAS:409-21-2
EINECS:206-991-8
分子式：SiC
分子量:40.0962
起源是由美國人艾奇遜在1891年電熔金剛石實驗時，在實驗室偶然發(fā)現(xiàn)的一種碳化物，當時誤認為是金剛石的混合體，故取名金剛砂，1893年艾奇遜研究出來了工業(yè)冶煉碳化硅的方法，也就是大家常說的艾奇遜爐，一直沿用至今，以碳質(zhì)材料為爐芯體的電阻爐，通電加熱石英SIO2和碳的混合物生成碳化硅。
發(fā)展
關(guān)于碳化硅的幾個事件
1905年 第一次在隕石中發(fā)現(xiàn)碳化硅
1907年 第一只碳化硅晶體發(fā)光二極管誕生
1955年 理論和技術(shù)上重大突破，LELY提出生長高品質(zhì)碳化概念，從此將SiC作為重要的電子材料
1958年 在波士頓召開第一次世界碳化硅會議進行學術(shù)交流
1978年 六、七十年代碳化硅主要由前蘇聯(lián)進行研究。到1978年首次采用“LELY改進技術(shù)”的晶粒提純生長方法
1987年～至今以CREE的研究成果建立碳化硅生產(chǎn)線，供應(yīng)商開始提供商品化的碳化硅基
制造
由于天然含量甚少，碳化硅主要多為人造。常見的方法是將石英砂與焦炭混合，并加入食鹽和木屑，置入電爐中，加熱到2000°C左右高溫制得。
性質(zhì)
碳化硅至少有70種結(jié)晶型態(tài)。α-碳化硅為最常見的一種同質(zhì)異晶物，在高于2000 °C高溫下形成，具有六角晶系結(jié)晶構(gòu)造（似纖維鋅礦）。β-碳化硅，立方晶系結(jié)構(gòu)，與鉆石相似，則在低于2000 °C生成，結(jié)構(gòu)如頁面附圖所示。雖然在異相觸媒擔體的應(yīng)用上，因其具有比α型態(tài)更高之單位表面積而引人注目，但直至今日，此型態(tài)尚未有商業(yè)上之應(yīng)用。
因其3.2的比重及高的升華溫度（約2700 °C），碳化硅很適合做為軸承或高溫爐之原料物件。在任何已能達到的壓力下，它都不會熔化，且具有相當?shù)偷幕瘜W活性。由于其高熱導性、高崩潰電場強度及高最大電流密度，在半導體高功率元件的應(yīng)用上，不少人試著用它來取代硅[1]。此外，它與微波輻射有很強的偶合作用，并其所有之高升華點，使其可實際應(yīng)用于加熱金屬。
純碳化硅為無色，而工業(yè)生產(chǎn)之棕至黑色系由于含鐵之不純物。晶體上彩虹般的光澤則是因為其表面產(chǎn)生之二氧化硅保護層所致。
品質(zhì)規(guī)格
①磨料級碳化硅技術(shù)條件按GB/T2480—96。各牌號的化學成分由表6-6-47和表6-6-48給出。
②磨料粒度及其組成、磨料粒度組成測定方法：按GB/T2481.2-2009。
GB/T 9258.1-2000|涂附磨具用磨料 粒度分析 第1部分：粒度組成
GB/T 9258.2-2008|涂附磨具用磨料 粒度分析 第2部分：粗磨粒P12～P220粒度組成的測定
GB/T 9258.3-2000|涂附磨具用磨料 粒度分析 第3部分：微粉P240～P2500粒度組成的測定
