陽光板

　　陽光板主要由PC/PET/PMMA/PP料制作.陽光板普遍用于各種建筑采光屋頂和室內(nèi)裝飾裝修；火車站和航空港等待廳及過街天橋、通道頂棚；汽車站、輪渡碼頭等公共服務(wù)設(shè)施的頂蓋和裝潢園林小品；天窗、地窖、拱形屋頂及商場頂棚；旅游、游藝場合奇怪裝潢及休息廊廳；透光隔熱及隔音屏障路牌廣告、燈箱廣告及展現(xiàn)展覽部署；高級內(nèi)裝修板。

材料特點

　　陽光板在80 年代中期迅猛進進建筑裝飾材料市場。比夾膠玻璃、夾絲玻璃、鋼化玻璃、中空玻璃更具輕質(zhì)、耐候、超強、阻燃、隔聲的優(yōu)良性能，因陽光板特有的高品質(zhì)。得到建筑設(shè)計、裝潢工程、環(huán)境工程、廣告業(yè)的普遍認同。據(jù)統(tǒng)計 80 年代末期以來，陽光板在國際市場銷售量以每年 20% 速度增加，2008年起，全世界總銷售量每年超出 10 億平方米。

建筑應(yīng)用

　　自1989 年開端，隨著國內(nèi)建筑的逐步升級。一批重點建設(shè)工程項目：深圳國際貿(mào)易大廈、杭州香格里拉飯店、北京四川飯店、北京世界公園和北京西客站等率先采取了陽光板，為這一材料在國內(nèi)的推廣積聚了可貴的設(shè)計、施工和日常保護的經(jīng)驗。為有機玻璃的30倍；陽光板外表經(jīng)過防紫外線工藝處理，陽光板具有透光性強、抗沖擊、隔熱、耐候、防結(jié)露、阻燃、隔聲和良好的加工性能等。陽光板的抗沖擊性為普通玻璃的 100 倍。具備抗老化性能，成功地解決了其它工程塑料所不能解決的老化問題；陽光板難燃B1級；陽光板的隔聲比玻璃進步 5-9dB 國際上是高速公路音屏障的首選資料。

　　目前我國現(xiàn)代溫室建設(shè)重要用玻璃、雙層薄膜等作為溫室建設(shè)的覆蓋資料。采取這些資料建造的現(xiàn)代溫室主要存在問題是溫室的能耗高。碰到冰雹、大雪等自然災禍時，抵抗自然災難的才能差，溫室自身將受到嚴重的損壞，溫室中種植的作物同時受到很大喪失，薄膜用過后還將造成白色污染。

　　70 年代在歐洲問世的雙層及多層陽光板，作為第四代溫室籠罩材料的陽光板。已被普遍地應(yīng)用在農(nóng)業(yè)溫室建設(shè)上。其重要特征是質(zhì)輕，其重量是雷同厚度的玻璃的十五分之一；超強：抗沖擊強度是玻璃的16 倍；節(jié)能：比玻璃籠罩溫室節(jié)能 40% 以上；耐久：陽光板應(yīng)用 10 年后透光率減少不超過 10% ；耐冷及耐熱： -40 ℃ ～ 120 ℃之間，陽光板不產(chǎn)生變形；透明，無色陽光板的透光率在 75% -82% 之間；可冷彎性：常溫下陽光板的最小曲折半徑為板厚的 175 倍。從基本上改良了溫室的狀態(tài)。

　　陽光板的應(yīng)用剛剛開端，國現(xiàn)代農(nóng)業(yè)溫室建設(shè)中。重要在北京及北方的一些城市。溫室建造方面，有全體使用陽光板建造的溫室，有山墻使用陽光板建造的溫室，也有山墻和側(cè)墻應(yīng)用陽光板建造的溫室。溫室功效方面，有以生產(chǎn)為主的生產(chǎn)型溫室，有以花卉交易中心為主的貿(mào)易型溫室，以及以科研為主的溫室。這些溫室局部或全體使用陽光板做為籠罩資料，使溫室的生態(tài)環(huán)境進一步得到改良。

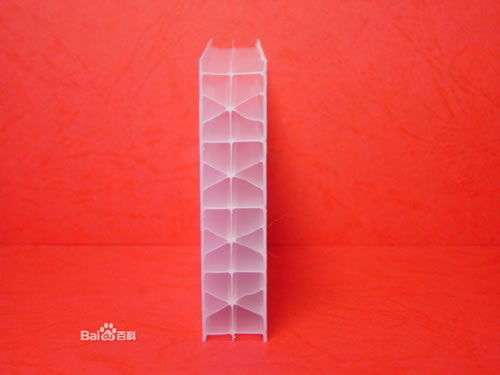

　　每年5000 萬平方米的陽光板市場中有 20% 用于農(nóng)業(yè)溫室；北美洲，歐洲。每年 6000 萬平方米陽光板市場中有 70% 用于農(nóng)業(yè)溫室。中國是農(nóng)業(yè)大國，而且人口眾多，土地資源有限，發(fā)展示代農(nóng)業(yè)，進行工廠化高效農(nóng)業(yè)溫室的建設(shè)是農(nóng)業(yè)發(fā)展的基本前途，而陽光板作為第四代農(nóng)業(yè)溫室建設(shè)的覆蓋材料將有著十分廣泛的用武之地。米字型陽光板廣泛用于幕墻。

　　（1）透光性：P C陽光板透光率最高可達89%，可與玻璃相妣美。UV涂層板在太陽光下爆曬不會產(chǎn)生黃變，霧化，透光不佳，十年后透光流失僅為10%，PVC流失率則高達15%—20%，玻璃纖維為12%-20%。

　　（2）抗撞擊：撞擊強度是普通玻璃的250-300倍，同等厚度亞克力板的30倍，是鋼化玻璃的2-20倍，用3kg錘以下兩米墜下也無裂痕，有“不碎玻璃”和“響鋼”的美稱。

　　（3）防紫外線：PC板一面共擠有抗紫外線（UV）涂層，另一面具有抗冷凝處理，集抗紫外線、隔熱防霧滴功能于一身。可阻擋紫外線穿過，及適合保護貴重藝術(shù)品及展品，使其不受紫外線破壞。

　　（4）重量輕：比重僅為玻璃的一半，節(jié)省運輸、搬卸、安裝以及支撐框架的成本。

　　（5）阻燃：國家標準GB50222—95確認，P C陽光板為難燃一級，即B1級。PC板自身燃點是580℃，離火后自熄，燃燒時不會產(chǎn)生有毒氣體，不會助長火勢的蔓延。

　　（6）可彎曲性：可依設(shè)計圖在工地現(xiàn)場采用冷彎方式，安裝成拱形，半圓形頂和窗。最小彎曲半徑為采用板厚度的175倍，亦可熱彎。

　　（7）隔音性：P C陽光板隔音效果明顯，比同等厚度的玻璃和亞加力板有更佳的音響絕緣性，在厚度相同的條件下，P C陽光板的隔聲量比玻璃提高5—9DB。在國際上是高速公路隔音屏障的首選材料。

　　（8）節(jié)能性：夏天保涼，冬天保溫，P C陽光板有更低于普通玻璃和其它塑料的熱導率（K值），隔熱效果比同等玻璃高7%-25%，P C陽光板的隔熱最高至49%。從而使熱量損失大大降低，用于有暖設(shè)備的建筑，屬環(huán)保材料。

　　（9）溫度適應(yīng)性：PC板在-40℃時不發(fā)生冷脆，在125℃時不軟化，在惡劣的環(huán)境中其力學，機械性能等均無明顯變化。

　　（10）耐候性： P C陽光板可以在－40℃至120℃范圍保持各項物理指標的穩(wěn)定性。人工氣候老化試驗4000小時，黃變度為2，透光率降低值僅0.6%。

　　（11）防結(jié)露： 室外溫度為0℃，室內(nèi)溫度為23℃，室內(nèi)相對濕度低于80%時，材料的內(nèi)表面不結(jié)露。露水會延著板材的表面流走，不會滴落。

　　（12）簡易方便，不像傳統(tǒng)材料那樣笨重，在近幾年廣泛應(yīng)用于我國沿海一帶城市。

　　園林、游藝場所奇異裝飾及休息場所的廊亭；

　　商業(yè)建筑的內(nèi)外裝飾、現(xiàn)代城市樓房的幕墻；

　　航空透明集裝箱、摩托車前風擋、飛機、火車、輪船、汽車、汽艇、潛艇及玻璃軍警盾牌；

　　電話亭、廣告路牌、燈箱廣告、展示展覽的布置；

　　儀器、儀表、高低壓開關(guān)柜面板及軍事工業(yè)等；

　　壁、頂、屏風等高檔室內(nèi)裝飾材料；

　　高速公路及城市高架路隔音屏障；

　　農(nóng)業(yè)溫室及養(yǎng)殖大棚；

　　現(xiàn)代生態(tài)餐廳頂棚；

　　所有單位或小區(qū)內(nèi)自行車棚、陽臺遮陽雨棚及屋頂休息亭棚；

　　辦公樓、百貨大樓、賓館、別墅、學校、醫(yī)院、體育場館、娛樂中心及公用設(shè)施的采光頂棚等陽光板安裝方法

　　（1）螺絲間距，可依板厚，作適當?shù)呐渲茫�間距太小及太大均不好。如間距太小，有時會因太緊而引發(fā)應(yīng)力，造成破壞；如間距太大，又可使PC板固定不穩(wěn)。為此推薦采用下間距：

　　A：板厚3.0mm以下，間距為10~20cm

　　B：板厚3.0mm以上，間距為20~30cm

　　C：若以壓條固定時，間距為20~30cm

　　注：如用自攻螺絲直接固定PC板，則螺絲間距越大，板材越不易因應(yīng)力而損壞。

　　（2）螺絲孔的尺寸須考慮PC板夏冬季節(jié)及書夜熱脹冷縮的不同。一般而言，螺絲孔徑應(yīng)比螺絲起碼徑大2~4mm，以預留膨脹空間

　　（3）螺絲孔的位置離PC板的邊緣太近時，非常容易造成破板，一般而言，螺絲孔的位置離PC板邊緣為螺絲孔直徑的2.5倍以上。例如直徑4mm的螺絲，則螺絲孔的位置至少離PC板邊緣要有1cm以上.

　　（4）螺絲切勿鎖的太緊，否則產(chǎn)生變形，并引應(yīng)力。

　　（5）鎖在PC板上的螺絲最好不要選用自攻螺絲，否則產(chǎn)生應(yīng)力，并且該應(yīng)力隨板材厚度增大而增大。

　　（6）為減小螺絲以材的直接壓力，可用墊圈充墊其間，但PVC墊圈及某些橡膠圈會破壞PC板，不可使用。建議使用墊圈的材質(zhì)為三元乙丙像膠，硅橡膠及氯丁橡膠。

　　所謂干式，即不使用密封膠。因為有時可能發(fā)生板材膨脹量超過了密封膠的延伸極

　　限的情況及為了美學方面的需要，干式裝配系統(tǒng)的優(yōu)點是密封膠條壓緊在壓條（鋁合金型材）的里面，使板材在膨脹和受載位移動時可以自由地移動。

　　警示！

　　不得用PVC密封膠條，因在軟質(zhì)PVC中添加的增塑劑遷移至板材表面，會使板材的表面龜裂，甚至則整板遭破壞。適用的密封條材料是氯丁橡膠、或EPDM等，它們的硬度約為邵氏A65。

　　這種裝配系統(tǒng)主要用于小型的設(shè)施，如汽車庫、車站篷、雨檐、溫室以及其它許多替代玻璃的場合。當采用濕式裝配法，如下圖2所示基本要求是密封系統(tǒng)要能承受板材一定量的移動，允許熱膨脹而不降低其與框架及板材之間的粘結(jié)力。一般推薦使用中性硅酮膠與中空陽光板的濕式裝配，但要特別注意，在使用前必須檢查所用密封膠的化學性，絕對不可選用酸性及堿性硅酮膠，因為這些固化劑會導致板材龜裂，尤其當有內(nèi)應(yīng)力時，在選用密封膠時，除考慮化學適性外，還要重點檢驗，延伸度及耐候性等。

　　無論干式裝配法還是濕式裝配法，無論水平的、垂直式的和傾斜的安裝。在中空陽光板安裝工程中極重要的是邊緣的緊固，必須注意以下兩點：

　　(1)在連接型材中或在鑲框的鑲槽中必須留出有效的空間以便板材受膨脹和受載位移。中空陽光板的線性熱膨脹系數(shù)是7×10m/m.k,即溫度每升高1℃,1m×1m板順著長度方向各膨脹0.075mm,用戶須根據(jù)工程所在地分四季溫差,算出安裝間隙的數(shù)據(jù):如北方地區(qū),最高溫度為40℃,最低溫度為-30℃,1m×1m的板材安裝預留間隙為0.07×70=4.9mm

　　(2)板材被夾持的部份里至少要含有一條箭肋,或者在板材的邊緣被嚙合的部份最小20mm。

　　一般來說. 型材構(gòu)成的插槽總深度應(yīng)包括20mm的嚙合加上因熱膨脹及因荷載引起變形須預留出的間隙.

　　中空陽光板的最大特點是可以順著筋的方向冷彎成不同彎曲半徑的拱形,不僅提高采光面積，符合建筑藝術(shù)設(shè)計彎曲要求。而且提高了板材的承載能力，普通玻璃是望塵莫及的。板材允許彎曲的正確方向，為避免暴露于外的那面發(fā)生破裂，其彎曲半徑不得小于下表所列：

　　最小半徑=板材厚度×175此為極限半徑,非保證值.

　　建議半徑控制在板材厚度的200倍以上,可更好地防止板材的破損。

　　陽光板上原有的膠帶,僅為臨時保護板材邊緣所用.是不耐老化的,在安裝工程中,按尺寸裁板,下料后必須用工程專用膠帶按安裝規(guī)程的要求密封板端孔格,把原來膠帶替換下來.安裝工程專用膠帶應(yīng)有很好的耐候性,長期使用而不喪失其粘結(jié)性和機械強度,安裝操作時,貼膠帶時

　　要注意以下幾點;

　　(1)保證板材邊緣都是光滑的。

　　(2)要將所有孔吹干凈,壓縮空氣必須是無任何雜質(zhì).干燥的.

　　(3)要保證用型材、金屬蓋板，端部的U形保護槽把膠帶完全蓋住，安裝完成后，不應(yīng)該有暴露的部分。

　　(4)在預安裝最后上架安裝之前要檢查膠帶有無損失,發(fā)現(xiàn)損壞的膠帶,一定要更換.

　　（1）清洗時必須用60℃以下的溫水沖洗。

　　（2）清洗時應(yīng)用中性洗滌劑，不允許用對陽光板有侵蝕作用的洗滌劑。

　　（3）要求用軟布或海綿蘸中性液輕輕擦洗。禁用粗布、刷子、拖把等其它堅硬、銳利工具實施清洗。

　　（4）當表面上出現(xiàn)油脂、未干油漆、膠帶印跡等情況時可用軟布點酒精擦洗。

　　（5）必須用清水把清洗下的污垢徹底沖洗干凈。

　　（6）最后用干凈布把板面擦干擦亮，不可有明顯水跡。

　　特別注意：

　　不適用的清洗劑是堿性溶液、它會侵蝕板面。禁用酯類、酮類、鹵代烴類及一切可使聚碳酸酯溶解或溶脹的物質(zhì)。

　　（1）要在室內(nèi)保存，絕不允許日光直接照射或雨淋

　　（2）用手碼放，碼放高度不要超過二米。板上不得壓重物，板材之間不得有硬物。

　　（3）貯藏室須保持潔凈、干燥、避免灰塵侵入。室內(nèi)不應(yīng)同時存放其它化學物質(zhì)。

　　（4）貯存時，不得損壞或揭掉保護膜。

　　（5）運輸時必須平放于面積大于板材的干凈平面托盤上，如有需要應(yīng)適當綁住以避免震動和滑動，注意保護好板邊不使受損和雙面保護膜保持完整無缺。

　　（1）安裝時，施工組織者一定要將保護膜上印的文字說明和注意事項理解清楚，并向操作員說明，特別要注意哪面朝外的標準。千萬不可錯裝。

　　（2）安裝前，不得揭掉保護膜，只沿著板材邊線將保護膜揭起50mm左右，安裝完畢后立刻揭掉保護膜，如必須繼續(xù)保護板面，則先揭掉膜，再重新覆蓋保護膜。

　　（3）密封材料的粘性物質(zhì)應(yīng)對PC陽光板無損害。

　　（4）密封帶應(yīng)有良好的耐候性，且在長時間內(nèi)不應(yīng)失去粘性和機械強度。

　　（5）不要打磨或用強堿清洗陽光板，不要用硬刷子擦表面，以免產(chǎn)生拉毛現(xiàn)象

　　透光：適光率高達88%

　　節(jié)能：傳熱系數(shù)（K值）低、隔熱性好，節(jié)能量是相同厚度玻璃的1.5－1.7倍。

　　質(zhì)輕：質(zhì)量是相同厚度玻璃的 1/2。

　　冷彎：可冷彎，安全彎曲半徑為其板厚的175倍以上（耐力板）。

　　使用溫度范圍寬：在－4O到120范圍內(nèi)物理性能穩(wěn)定。

　　耐侯：人工氣候老化試驗4000小時，黃變度為2，透光率降低值僅0.6%。

　　耐燃：經(jīng)國家防火建筑材料質(zhì)量監(jiān)督檢驗中心測試，本公司所生產(chǎn)的陽光板和

　　耐力板燃燒性能達到難燃B1級。

　　防凝：一面可作抗冷凝處理，防止冷凝水滴落。

　　UV層：板面加有UV防紫外線涂層，延長板材壽命。

　　隔音：聚碳酸酯板材具有良好的隔音性能，能有效地降低噪音。

　　抗風：抗風性能可達到國標GB/T7106－86第1級。

　　抗沖擊：沖擊強度是普通玻璃的300倍、是亞克力板的30倍、鋼化玻璃的2倍。
