深圳圖書館位于深圳市龍華區民治轄區紅山地鐵站東側，交通發達，環境優美，是生活，休閑，閱讀的好地方。
深圳圖書館外立面主要由鋁合金窗系統、明框幕墻系統、全玻璃幕墻系、鋁板幕墻系統、不銹鋼吊頂系統、鉆石形態蜂窩石材遮陽板（詞條“遮陽板”由行業大百科提供）系統、月牙鋁板（詞條“鋁板”由行業大百科提供）系統、金屬格柵（詞條“格柵”由行業大百科提供）系統等組成。其立面美觀大方，給人以靈動，賞心悅目之感受。
賞心悅目的圖書館外立面
深圳圖書館外墻項目構思巧妙，設計新穎，平面進出錯落有致，流線曲面，精致大方，不同部位采用不同的幕墻配置，協調美觀，賞心悅目，讓人留戀不返。
下圖為幕墻的主要構成示意。
內立面幕墻示意
外立面幕墻示意
內立面幕墻主要由大板玻璃幕墻，豎向明框和鋁單板幕墻構成。大廳部位采用大板超白玻璃，通透明亮，大氣端莊。其余采光部位采用Low-e中空夾膠玻璃，既能滿足室內采光、節能也保證幕墻安全，板塊大小有效配置，整齊美觀。層間則采用鋁單板加保溫結構的幕墻，使得整體幕墻整潔而不單調，經濟適用。
外立面幕墻則主要由鉆石形態蜂窩石材構成。幕墻平立面錯落有致，流體造型，因此也對幕墻設計施工帶來諸多挑戰。由于其界面不斷變化，蜂窩石材的形態也變化多樣，有寬半體蜂窩石材，高半體蜂窩石材，120°蜂窩石材，115°蜂窩石材，110°蜂窩石材，105°蜂窩石材，帶消防門蜂窩石材等超300重規格鉆石態蜂窩石材。不同的規格形態，讓幕墻也變得千姿百態，熠熠生輝。
外立面幕墻與內立面幕墻之間由噴涂鋼馬道構成，鋼馬道解決了后期內外幕墻維修更換困難的難題。
內立面幕墻的設計運用
(一)內幕墻系統結構的精細化設計-T型鋁合金構造龍骨的設計運用。
傳統T型鋼（詞條“型鋼”由行業大百科提供）存在加工繁瑣、焊接（詞條“焊接”由行業大百科提供）變形、表面凹凸彎曲、表面處理質量差、施工效率低、現場安裝后難以達到設計預期效果等問題。T型鋼一般適用于比較通透的大堂，跨度較大，截面較大部位。T型鋼常用做法主要有焊接和螺接形式，或螺接與焊接組合處理形式。
兩種形式的T型鋼均采用兩鋼板（詞條“鋼板”由行業大百科提供）組合而成、兩者存在的共同弊端為，鋼板長度較長，鋼板本身容易彎曲變形，使得肋板與面板中心難以對齊，其出現的結果就是兩側寬度會出現彎曲狀。鋼件表面氟碳處理其耐久性及表面觀感均沒法與鋁材（詞條“鋁材”由行業大百科提供）相比較。當鋼板采用螺釘連接成T型鋼時，兩鋼板的空位精度要求極高，加工成本相當高，在此要求下加工尺寸也難以保證，從而造成成品合格率極低，對材料浪費極大，從而再次增加費用。當兩鋼板焊接處理時，鋼板還會出現2次變形，且焊接部位表面難以打磨平整，嚴重影響外飾效果。
為了避免T型鋼體系的諸多弊端，同時保證原建筑設計意圖和更優效果，又能達到綠色節能環保（詞條“節能環保”由行業大百科提供），施工便捷，高效經濟等效果，因此設計團隊對該系統進行研究，對系統進行建模，結合結構受力分析，構思出T型鋁合金整體構造的施工技術方案。節點如下圖所示。
5
T型鋁合金橫剖結構
T型鋁合金橫剖結構
鋁合金型材開模，材料斷面可以保持完全一致，材料平直完全一致，表面處理在型材廠處理，保證質量保證色澤均勻一致。鋁合金結構體系避免T型鋼變形問題，減少型鋼焊接或螺接問題，鋼材和鋁材之間配合的階差問題，也避免表面處理出現色差及氟碳質量差異問題。
(二)T型鋁合金結構體系的安裝技術與工藝
T鋁合金型材構造系統的設計，對施工質量和進度也有極大的提升。T型鋼系統結構安裝，現場需要橫豎龍骨同步施工，這將對材料的配套性要求極高，材料缺一不可，或者采用焊接，但又極大的影響施工質量和外觀效果。T鋁合金型材構造系統可以實現非同步安裝，并且安裝快速，質量控制精度高等優點。下圖為安裝過程節點。

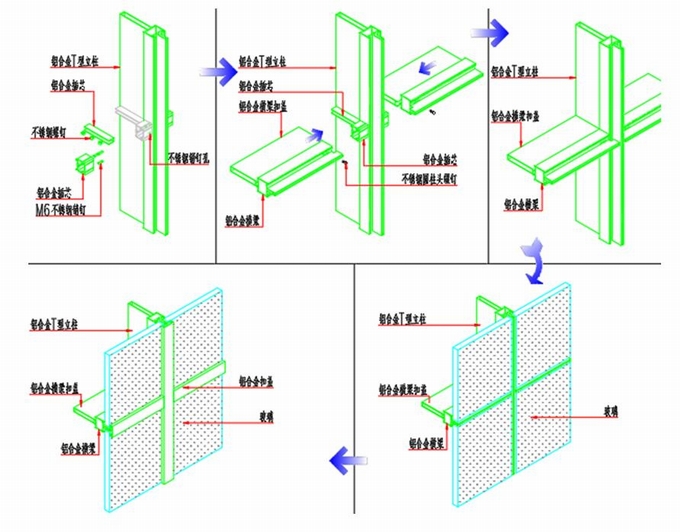

上圖安裝過程節點
下圖為內立面幕墻過程安裝實景照片
外立面鉆石態蜂窩石材遮陽幕墻的設計運用
(一)鉆石態蜂窩石材的設計-完美靈動的遮陽幕墻
圖書館作為人流密集的公共場所，其建筑效果必然給人們留下深刻印象。為了呈現一座讓人難忘的建筑作品，在設計上我們采用了BIM設計技術與CAD相結合的方式，通過BIM設計，使建筑造型的曲線美觀，不同面位的錯落有致，銜接配合完美展現，精心構思，不斷模擬設計，使得建筑效果流線感十足，新穎，大氣，得體，協調，美觀。給人視覺完美，感官舒心愉悅。以下圖示為建模形態圖
南立面整體外觀模型
帶消防開啟局部模型
帶門套局部模型
由于不同部位，比如面的不同，層高的差異等，對蜂窩石材又分為不同的角度，不同的高度及不同的造型等。在大面部位，為了樣式的統一協調，采用了不同角度的鉆石態蜂窩石材作為遮陽裝飾，幾種主要造型樣式如下圖示：
蜂窩石材立面形式及尺寸
在此鉆石態蜂窩石材構造中，采用了米黃大理石（詞條“大理石”由行業大百科提供）作為裝飾面。在通常情況下室外石材一般采用花崗巖石，在本工程中卻打破常規，采用了大理石材料。按照以往幕墻的實際經驗和各種案例，花崗巖石材用于外墻的安全性，抗腐蝕性都優于大理石，但其也存在難以克服的色差現象，使得有不少項目完工后都難以達到預期效果，甚至有些項目由于色差嚴重而不堪入目。經過多方考察，分析，比選，發現中沙細沙米黃大理石有著色澤統一，硬度強度指標，吸水指標等都很好的狀態，表面經過處理，防污染問題也可得到控制，因此選用米黃大理石作為蜂窩石材百葉的主要飾面。

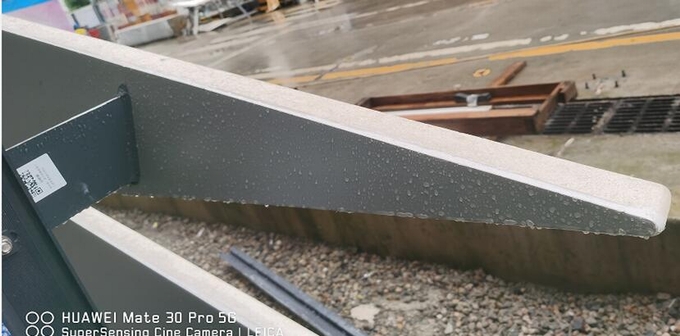

石材內層為蜂窩板材料，其特點為強度高、重量輕、平整度好，形狀尺寸可按需求確定等，蜂窩鋁板通過高壓與石材復合(改性聚氨酯AB膠)后，其各項指標均可達到甚至超過設計要求，因此作為石材的基面是很好的選擇。
為了加強蜂窩板的整體強度及解決連接問題，蜂窩板內側再增設3mm鋁單板殼體及加強肋板，蜂窩板與預設專用背栓與鋁單板連接，保證了板塊的整體強度及平整度等，使得板塊安全無憂。

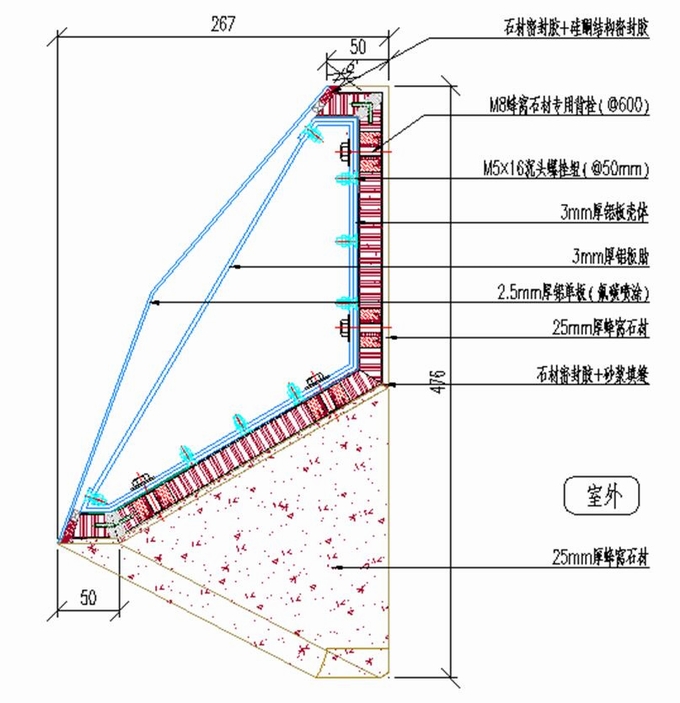

最后為了達到室內側效果的美觀，在背側再增設2.5mm噴涂鋁單板，這樣整個鉆石態蜂窩石材就組合形成。這樣設計完成便可落地實施。節點如下
(二)深化設計思考和運用處理
由于板塊為異形造型，板面截面尺寸不斷變化，高低位也在隨之變化，因此板塊的連接件設計也是重點。我們采用BIM建模，構造出與板塊面密切貼合的型材樣式，然后精確放樣，最終確定掛件的準確尺寸。蜂窩石材掛件與鋁板的連接定位，我們同樣采用BIM技術建模，將鋁板上預制定位孔，掛件孔位與之一一對應。

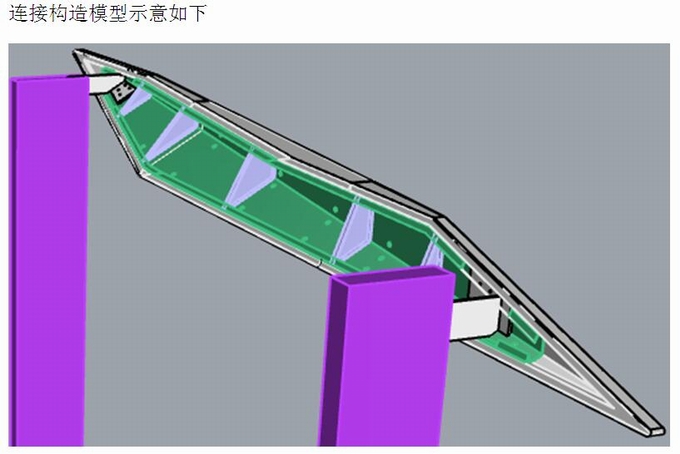

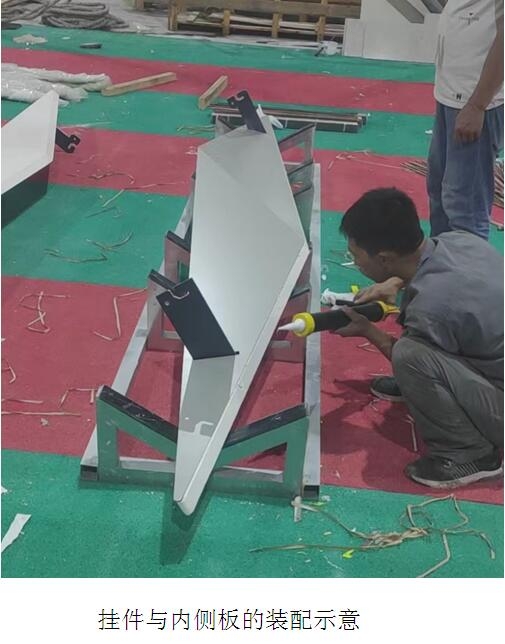

掛件與立柱的連接，我們考慮了上下和前后可調節的連接方式，石材掛件上開條形孔，然后通過M10螺釘調節石材高度，同時在立柱上開齒條，通過與齒板的配合調節板塊的進出。通過我們實際試樣及考慮安裝效率的情況，保證掛接后板塊不傾斜翻轉，安全牢固，我們在立柱上對孔位進行精確定位，保證安裝尺寸的準確，對掛接孔通過精密加工，達到最佳的施工效果。具體節點做法如下。
(三)加工與運輸?shù)奶幚?/STRONG>

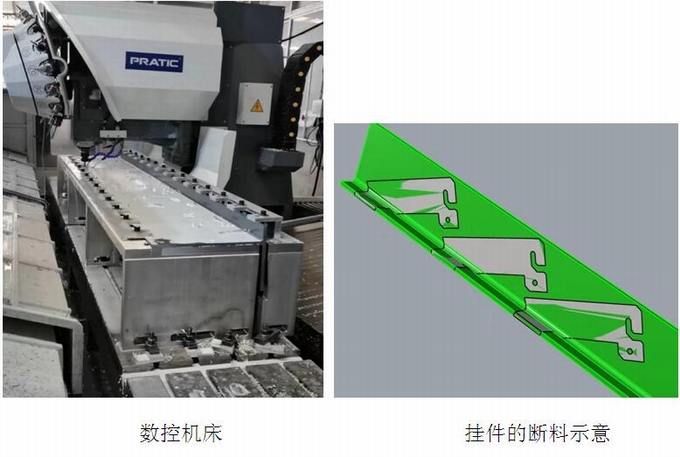

蜂窩石材百葉掛件的加工為了精度控制，我們采用了先進的CNC技術，通過數控水銑能使掛件的加工得到精確控制，加工效率也大大提高，基本使得掛件安裝沒有誤差，這樣使得整體板塊的精度得到極大的提高，保證安裝質量。

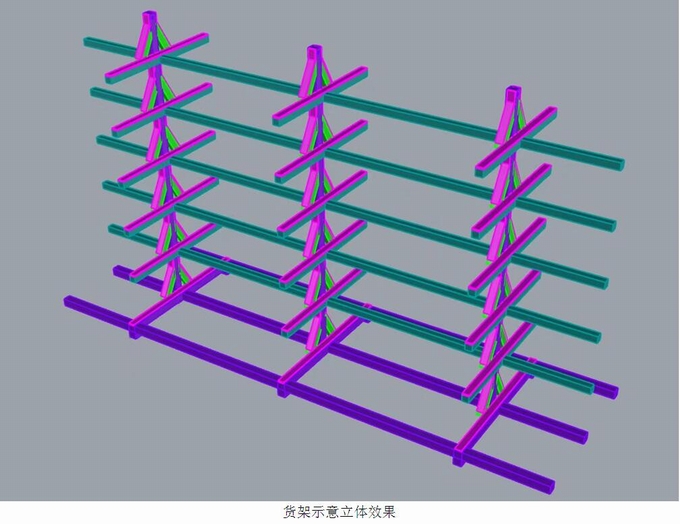

成品保護與運輸環節是保證板塊在上墻之前的關鍵環節，因此我們在此也做出了詳盡的考慮。在板塊完成技工組裝后，我們采用了板塊全包裝防護措施，板塊外表面均采用柔性起點材料維護，使得板塊在與其它材料不會產生硬接觸，從而有效保護板塊。板塊運輸采用定制貨架運輸，貨架設計按板塊角度進行精確配置，并在接觸面設置柔性墊層，保證板塊與貨架的有效接觸和穩定可靠，從而保證板塊的安全。貨架的設計圖示如下。

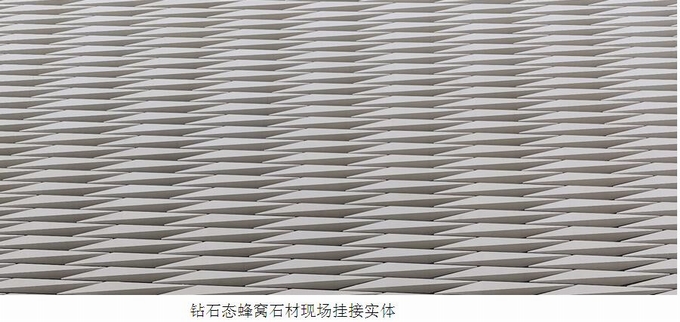

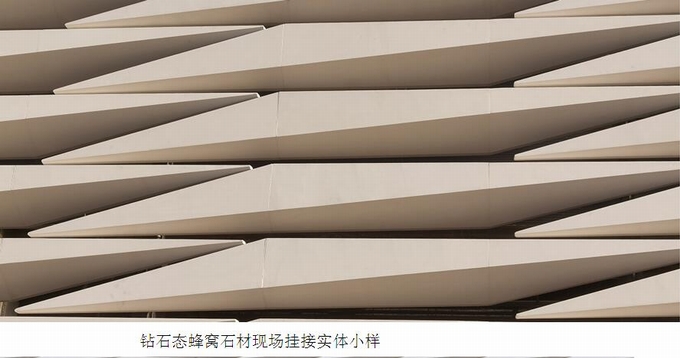

圖書館的設計、加工、運輸、安裝都做到了精心細致的處理，為新型建筑幕墻的完美呈現提供了強有力保證，創造出了美感十足的現代化建筑，給人們提供一個感官十足，賞心悅目的打卡神地。該建筑幕墻的建造，也引領幕墻設計建造走向新的高度。
