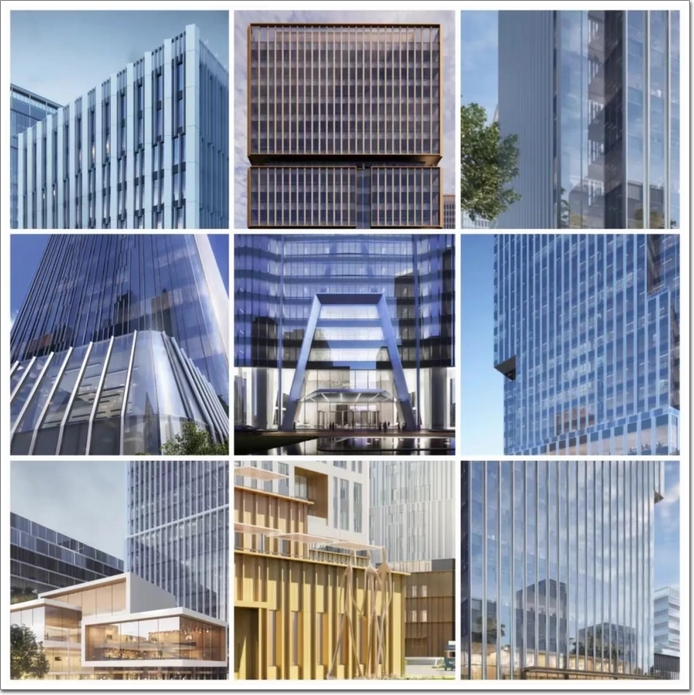

　　對人類而言，一季有一季的衣服，春天的線衫，夏天的短袖，秋天的風衣，冬天的棉襖;如果衣服不合適了，就沖進商場買買買，總能挑到你滿意的。而對于現代建筑來說，幕墻是它們今生有且僅有的唯一一件外衣。

　　如何挑出專屬、合格的材料，給它們蓋上“合格”的小戳戳，給建筑穿上既漂亮又結實的“衣服”，是我們今天想要聊的話題;用專業領域的行話描述就叫——“幕墻材料（詞條“幕墻材料”由行業大百科提供）封樣”。

　　今天，中國幕墻網ALwindoor.com轉發來自“張江集團”項目的一篇相關技術文章，看看這位“專家型”業主單位是如何從設計端入手，為幕墻工程的高質量落地保駕護航。

　　工程應用一般會從用途、階段、管理、成本等多個維度來考慮材料封樣。因此，在材料和成本可控的前提下，幕墻材料封樣的重點就可以以用途為主線，階段、管理為兩翼來分析。

　　主線：用途

　　確認各個用途的材料，是我們建筑幕墻封樣的第1件要事。幕墻需要用的大類材料(比如說這一片幕墻是要用鋁板（詞條“鋁板”由行業大百科提供）還是玻璃)，在概念設計階段已經確定;到概念深化設計階段的封樣，就是要精細化確定用哪一品質的材料，從而保證幕墻成品的品質。

　　這就像是找設計師和裁縫定制衣服——當我們找設計師畫好了設計衣服的圖紙時就已經基本確定了衣服的顏色、材料;但是，同樣的材料也有不同的品質，同一材料不同品質最后做出來的衣服視覺呈現會差別巨大。

　　那么，回到咱們建筑的外衣——幕墻的材料選品上，我們又要注意什么呢?

　　首先，從用途劃分幕墻材料，一般可以將其分為品質類、安全類、功能類和輔件類4大類型(當然，有些材料也可以同時跨越不同分類，但為了講解方便，本文以這4類劃分為主)

幕墻材料用途劃分表

　　1、品質類

　　品質類是影響到整個建筑形象和耐用性的材料。本文以最常用來制作建筑外衣的玻璃和鋁單板（詞條“單板”由行業大百科提供）舉例說明。

　　1.1 玻璃

　　常用的玻璃有單片玻璃、夾膠玻璃、中空玻璃、夾膠中空玻璃、雙中空夾膠玻璃（詞條“中空夾膠玻璃”由行業大百科提供）等。其中，夾膠中空玻璃既有夾膠玻璃的防爆、防震特性，又具備中空玻璃的隔音、隔熱功能，是將這兩種或以上玻璃技術完美結合起來的產物。這樣的玻璃不僅安全耐用，還能為我們創造一個更加舒適、寧靜的生活環境，是現代建筑幕墻中常用的玻璃材料。下圖是常用的夾膠中空玻璃構成：

夾膠中空玻璃構成圖

　　夾膠中空玻璃主要由5大部分構成：玻璃、LOW-E層、中空層、夾層膠片、間隔條（詞條“隔條”由行業大百科提供）。其中，中空層和夾層膠片的選擇都相對理性和可量化，一般中空層基本組成就是空氣(A)或者氬氣(AR);夾層膠片材料為PVB或SGP;使用時按需選擇即可。

　　而玻璃、LOW-E膜層和間隔條的品質選擇，則是夾膠中空玻璃選材封樣的重難點。

　　1、首先要確定三片玻璃的材質。——明確材料是普通玻璃還是超白玻璃，是鋼化玻璃還是半鋼化玻璃。普通玻璃和超白玻璃由于半鋼化玻璃不自爆，夾膠玻璃選擇半鋼化玻璃夾膠比選擇鋼化玻璃夾膠更優，如果玻璃作為單片使用，則需要采用鋼化玻璃。

不同材質玻璃比較

　　2、第二個重點就是要明確LOW-E膜層構造。LOW-E是Low-Emissivity低輻射率的縮寫， LOW-E膜是建筑實現節能的一大關鍵點，一般由低輻射特性的多層金屬(銀、銅、錫等)或其他化合物組成。其中，銀層是LOW-E玻璃的主要功能層，銀層的多少影響阻隔紅外線的效率。根據銀層數量，可以分為單銀、雙銀、三銀Low-e節能玻璃：

不同銀層LOW-E膜的節能指數表

　　銀層的層數越高，輻射率越低，阻隔紅外線的效率越高，節能效果越好。

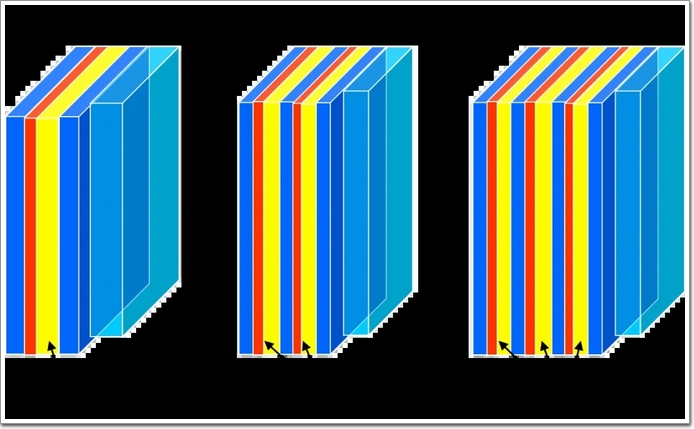

LOW-E膜構造示意圖

　　3、最后就是要確認間隔條的材料，間隔條的材料一般是普通鋁間隔條或者暖邊（詞條“暖邊”由行業大百科提供）隔熱條，不注明一般都默認普通鋁間隔條，如果間隔條的顏色有特殊要求也需注明。

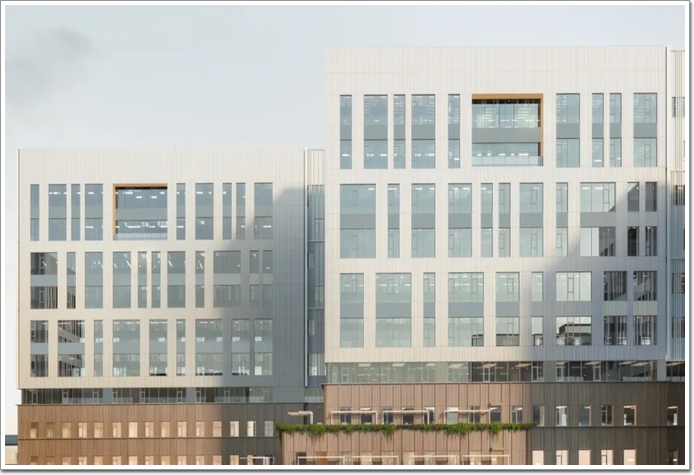

　　1.2 鋁單板

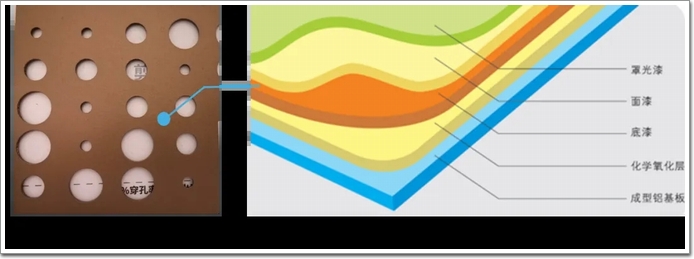

　　鋁單板基本由鋁基板和噴涂層構成。如下圖基本構造：

鋁單板材料圖

　　其中，鋁基板常用的有1xxx系、3xxx系、5XXX系板，選擇哪種系列的板與建筑的品質關系意義重大。1XXX系、3XXX系和5XXX系鋁板在多個方面存在顯著的差別。

鋁基板型號表

　　從力學性能上比較：5xxx系鋁板>3XXX系鋁板>1XXX系鋁板;從防銹和耐腐蝕性能比較：5xxx系鋁板>3XXX系鋁板>1XXX系鋁板;

　　因此，建筑外立面一般選擇3xxx系鋁基板或者5XXX系鋁基板。

　　外飾鋁板的另一大重要組成部分是噴涂層，現在常用的涂層采用氟碳噴涂，主要有保光保色、保護整體圖層、裝飾性能、自潔作用4大功能，不僅保證了外飾鋁板的效果呈現，還能夠延長其使用壽命。所以我們還需要確認鋁板的氟碳噴涂(如：三涂二烤)、粉末噴涂、膜厚等。

　　2、安全類

　　安全類的型材主要起到關鍵支撐和保護作用，保證幕墻結構穩定、安全、耐用，在現代建筑中，最常用的型材就是鋁合金。

鋁合金（詞條“合金”由行業大百科提供）型材示意圖

　　鋁合金型材的在幕墻中的主要起到支承作用，常用鋁合金材料牌號-狀態有6063-T5/T6、6061-T6等，一般根據能承受力的大小來選擇合適的牌號-狀態。鋁合金型材也要注意其上的噴涂注明：氟碳噴涂(如：三涂二烤)/粉末噴涂、膜厚等。

　　3、功能類

　　功能類的材料一般作為建筑外衣的內襯，主要滿足如保溫、隔熱、防火、隔音等多種功能需求。

　　以保溫巖棉為例，保溫巖棉具有良好的保溫隔熱性能，可以有效地減少建筑物內外溫差對建筑物本身造成的影響，降低室內空調供熱、制冷能量的消耗，從而達到節能的效果。選擇合適的保溫巖棉需要綜合考慮厚度、巖棉容重、導熱系數、吸濕性、強度以及品牌與認證等。

保溫巖棉示意圖

　　4、附件類

　　附件類材料是用于幕墻系統安裝、連接、固定、密封以及增強功能性的輔助材料。這些材料雖然不直接構成幕墻的主體結構，但對于確保幕墻的完整性、穩定性和功能性起著至關重要的作用。

　　以螺栓為例，螺栓在應用中遇到的常見問題是弄錯材質和規格。室外常采用帶有A4-70標志的螺栓，室內常采用帶A2-70標志的螺栓，70代表不銹鋼材料的抗拉強度性能等級。螺栓的規格需要通過計算確定，不能錯位使用。

螺栓型號比較表

螺栓示意圖

　　兩翼：階段和管理

　　確認好了不同材料的用途后，要讓建筑穿上由這些材料制成的外衣還需要層層審核蓋戳!這些“蓋戳”階段，用行業黑話來講，就是設計封樣、招標封樣、施工封樣階段，設計封樣的目的是鎖定外立面方案效果;招標封樣目的是確保封樣材料不成為投標報價的風險因素;施工封樣目的是還原外立面效果，指導施工。

各個封樣階段比較表

　　不同用途的材料要想成為建筑外衣的一部分，需要經過不同的階段。其中，品質類、安全類必須要經過設計封樣、招標封樣和施工封樣;功能類、附件類只需要經過招標封樣和施工封樣。

　　每個階段的封樣則有著不同的送樣主體、審核主體、確認主體。詳圖可見下表：

各階段審核主體表

　　幕墻是一個周期性的工程項目，包含了多個實施階段，能夠仔細管控并把握每個細節，是對項目高質量完工非常重要的關鍵點。

　　以上就是幕墻材料封樣的那些事啦!設計師們可以按照上述封樣方法，克服每一關的選擇困難，為建筑穿上漂亮又結實的衣裳哦!

　　幕墻的“封樣”一直被喻為是甲方業主管理水平的“試金石”，從內到外、多方面、多材料、多工種之間的相互配合，均能在“小樣”中得到良好體現。中國幕墻網ALwindoor.com認為：這也是幕墻工程質量的安全線與刻度表，封樣水平好自然會帶來更好的幕墻完工效果，張江集團作為專業的甲方業主，如此重視“封樣”也就不難理解。

　　當然，甲方業主越重視封樣、越專業，自然也會對工程質量水平和幕墻品質要求有了更高的追求，會不斷推動建筑幕墻設計與施工技藝的提高和完善，相輔相成，才能盡善盡美!
