淺談建筑結構荷載

　　風荷載具有以下幾個特點：

　　1) 風荷載作用力的方向永遠是垂直于立面的。這是由空氣特性決定的。

　　2) 風荷載有正風壓和負風壓的區別。正風壓是是指面向立面的風壓，負風壓是指立面朝外的風壓，這是由內外壓力差造成的，通常來說負風壓的數值會比正風壓更大。

　　3) 通常建筑物角上部位的風壓比中部的風壓大。這是因為在角落部位的風環境更加復雜，風速變化差異更大，導致風壓更大。而且通常是負風壓起主導作用。

　　4) 一般最大風壓不是發生在建筑的最高處。根據一般的理論計算，通常是越高處的風壓大于低處的風壓，按照這種計算方法，最大風壓肯定是發生在建筑物的最高處。但是實際上可能并非如此。根據大量風洞試驗結果，一個建筑物的最大風壓通常發生在建筑中部變化比較大的部位，或者和附近建筑物產生相互影響的部位，特別是塔樓（詞條“塔樓”由行業大百科提供）接近副樓或裙樓（詞條“裙樓”由行業大百科提供）的部位發生最大風壓的可能性較大。圖二為一個項目通過風洞試驗測試后得出的結果，我們發現最大風壓發生在中部造型變化的部位。

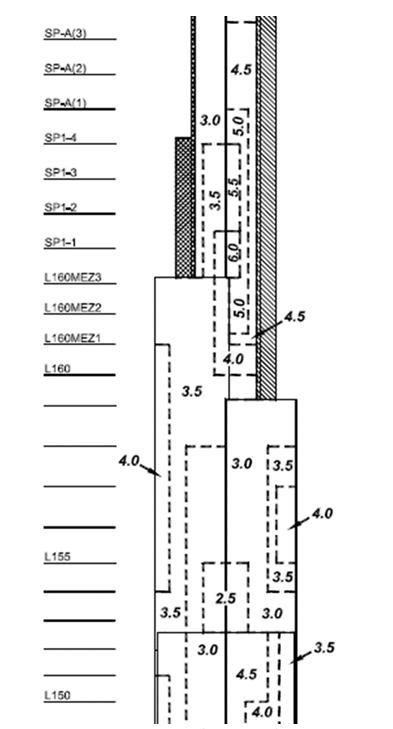

圖二：某項目風洞試驗測試結果

　　根據伯努利方程，風速和風壓的作用關系如下：

　　風的動壓為 Wp=0.5·ro·v2

　　其中Wp為風壓[kN/m2]，ro為空氣密度[kg/m3]，v為風速[m/s]。

　　由于空氣密度和重度的關系為 r=ro·g, 因此有 ro=r/g。得到 Wp=0.5·r·v2/g (2) ，此式為標準風壓公式。

　　在標準狀態下(氣壓為1013 hPa, 溫度為15°C), 空氣重度 r=0.01225 [kN/m3]。按照重力加速度g=9.8[m/s2], 我們得到 Wp=v2/1600 ，這個公式一般用來計算風速和風壓的關系。

　　我們沿海的城市，每年都要多次面對臺風的影響，對城市都造成比較大破壞，所以人們潛意識里，覺得臺風的風壓特別大。但經過計算分析，我們會發現雖然這些風壓給人感覺上很大，但和實際設計風壓還有一定的差距。以下是臺風等級，風速和壓力的對照表：

　　一般來說，達到或者16級臺風是很少的，而對于沿海城市，一般來說風壓設計的標準值都會大于表中的風壓，再乘上設計的分項系數，以及材料考慮的安全系數，只要是滿足正常設計標準和施工要求的建筑，出現結構安全問題的幾率應該是非常低的。

　　c. 地震荷載

　　世界各地經常會發生一些地震，每次大的地震對建筑物都會造成比較大的破壞。所以地震荷載也是建筑設計中非常重要的荷載。地震作用的大小，通常是以地震烈度來考量的。通常設計考慮在6度到8度之間。針對地震的結構設計原則通常是按照“小震不壞，中震可修，大震不倒”的三原則。通常設計方法上采用“強柱弱梁”的設計方法，這樣能確保在地震作用下，能夠即使發現，并有一定的逃生時間。

　　由于地震荷載和建筑物的重量是成正比的關系。所以如何降低建筑物的重量，特別是超高層建筑的自重，在結構設計上要非常注意。這也是超高層建筑都采用幕墻的原因之一，采用幕墻可以有效的降低建筑物的自重，在地震荷載作用下，也能夠更加的安全。

　　地震和最大風壓同時發生的可能性非常小，所以設計上可以分別考慮兩種荷載作用下，哪一種起到主導作用。沒必要把兩個最不利的數值進行疊加。

　　d. 活荷載

　　活荷載是指建筑物在使用過程中，可能產生變化的最大容許荷載。例如樓層中人員的走動，以及一些設備的移動和變化等，都是活荷載需要考慮的內容。在樓板和梁的設計中，活荷載是最重要的指標之一，設計中除了要考慮本跨度內的活荷載的作用，有時候還要考慮到相鄰的一個或者多個跨度活荷載的影響。

　　對于邊部的梁或樓板，活荷載作用下的最大變形（詞條“變形”由行業大百科提供）值，還會影響到幕墻的設計。如果活荷載作用下的邊梁(或板)的變形值過大，設計的幕墻系統也必須要具有吸收這種變形值的能力，否則就有可能造成幕墻系統在極端情況下破壞。例如通常的單元式幕墻系統能吸收的垂直方向的變形是20mm左右，而現在很多建筑設計上考慮的是大跨度和薄樓板，這種情況下，活荷載作用下的變形值很可能超過20mm。結構設計不是只要滿足自身規范標準就好，還需要考慮到不同專業的特殊需求。只有各個專業密切配合，才可能設計處最合理的結構體系。

　　e. 其他荷載

　　作用在建筑物上面還有其他可能的荷載。根據建筑所處的位置，以及外部的環境的不同，需要根據實際情況來做相應的設計。

　　雪荷載是比較常見的荷載之一，特別是北方的建筑，雪荷載很多時候起控制作用。還有就是建筑的雨蓬等部位，在雪荷載作用比較大的情況下，比較容易出現傾覆等結構問題。

　　沖擊荷載也是建筑使用過程中容易出現的荷載。特別是欄桿，外墻，雨蓬等部位，需要考慮沖擊荷載的影響。

　　除了以上這些荷載，根據建筑所處的實際情況分析，還可能有土荷載，水荷載，吊車荷載，溫度作用等特殊的荷載類型，在設計過程中要充分的考慮這些荷載的影響，不要遺漏，避免可能出現的結構隱患。

　　3. 結構設計上如何考慮荷載的作用

　　我們了解了建筑物上需要考慮的荷載，但在結構設計上如何考慮這些荷載的作用，才能確保結構的安全呢?在建筑結構設計上，我們要考慮以下兩個方面：

　　a. 荷載的取值

　　荷載的合理取值是建筑結構設計非常重要的。國家標準《建筑結構荷載荷載規范》對每一種類型的荷載，不管是計算方法，還是取值標準，都做了詳細的規定。設計上必需滿足這些規范要求的最低標準來執行。

　　當然，標準是死的，是最低要求，我們在實際設計過程中，也可能會出現超出標準要求的情況，這樣就需要根據實際情況，選取合理的荷載數值。

　　b. 組合及荷載分項系數

　　我們知道建筑物上的荷載作用，但是有些作用都不是單獨發生，有可能同時發生，二同時發生的概率也不大一樣。例如，自重是必然存在的，風荷載和地震是偶然發生的，活荷載是隨著時間和使用狀態變化的。如何將他們合理的組合，既能確保建筑的安全，又不會出現特別浪費的現象，是每一個結構工程師需要關注的重點。

　　荷載組合值系數的計算方法通常涉及‌分項系數和組合系數的確定。分項系數是根據荷載標準值計算各種結構所獲得相近的可靠度系數而確定的，而組合系數則是根據不同荷載隨機概率降低的原則確定的

　　對于永久荷載（詞條“永久荷載”由行業大百科提供）(如自重荷載)，要分兩種狀況，當其效應對結構不利時，對由可變荷載效應控制的組合取分項系數γG=1.2，對由永久荷載效應控制的組合取γG=1.35。當其效應對結構有利時，一般情況下取γG=1.0，但在驗算傾覆、滑移或漂浮時取γG=0.9。‌

　　對于可變荷載(如風荷載、雪荷載)，一般情況下取分項系數γQ=1.4。

　　荷載分項系數是根據荷載標準值計算各種結構所獲得相近的可靠度系數而確定的。組合系數則是根據不同荷載隨機概率降低的原則確定。對于以永久荷載為控制的效應設計值和以可變荷載控制的效應設計值是不一樣的。例如對于維護結構的組合，一般來說，其主要作用是風荷載起主導作用，在考慮地震作用時，它的組合如下：

　　c. 材料力學性能及安全系數

　　在荷載作用及組合明確的前提下，如何確定它是不是在合理的范圍以內?這就設計到所采用的建筑材料的力學性能，如何取值，以及采用什么樣的安全系數才更加合理的問題。

　　現在結構計算采用的理論基本上是極限狀態法，針對不同的材料(如鋼筋，混凝土，鋼材，鋁型材，玻璃等)，不同的受力狀態下(如受壓，受拉，受彎，受剪等)都需要設定合理的強度設計值。通常來說，脆性材料(如玻璃，石材，陶板等)需要更高的安全系數。

　　為了避免由于設計和施工過程中可能出現的不周和瑕疵，針對不同的材料，設計上還會設定一定的構造要求，以確保結構真正的達到安全可靠。

　　4. 結語：

　　雖然荷載標準對建筑結構的荷載取值和組合都有明確的規定，但是由于每個建筑物使用的功能也有較大的差異性，如何根據建筑自身特點以及使用的功能要求，設定合理的設計荷載值，在確保結構安全的前提下，又不造成建筑材料的浪費，是擺在每個建筑結構設計工程師面前的難題。只有提升專業能力，深刻了解建筑及其所在的環境，以及細分使用功能的前提下，才能讓每個建筑都更加的安全可靠。

　　參考資料：

　　1. GB50009-2012《建筑結構荷載規范》

　　2. JGJ102-2003《玻璃幕墻工程技術規范》

　　3. DGJ08-56-2012 上海市工程建設規范《建筑幕墻工程技術規范》
