說到效果圖，無論是建筑、外墻、室內，還是景觀等設計，都是不可或缺的一部分。相信中國幕墻網ALwindoor.com讀者朋友們聽到最多的感嘆，莫過于效果圖一級棒，工程實景……
除了效果圖自帶“美顏”功能之外，往往還受到預算、溝通、施工工藝、材料選用，以及管理不到位等因素的制約，導致%#￥@￥而最近，國內國外的專業建筑媒體平臺，卻紛紛流出一套幕墻建筑的圖片，讓我們分不清楚這是渲染后的效果圖，還是實施后的工程照。

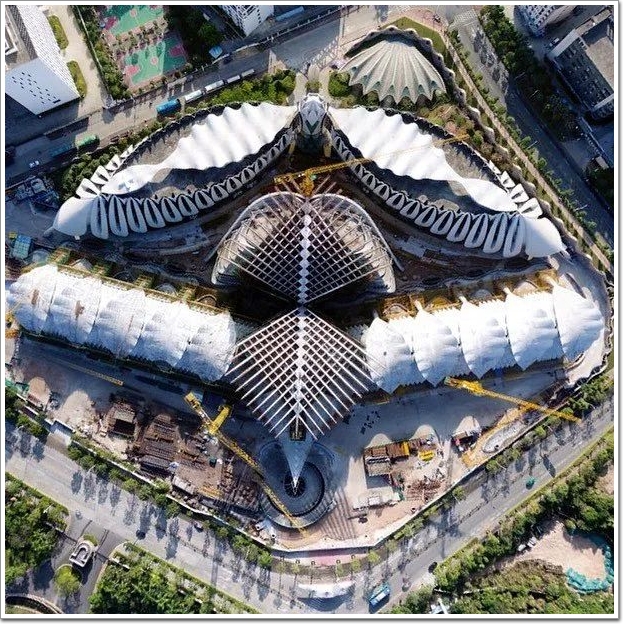

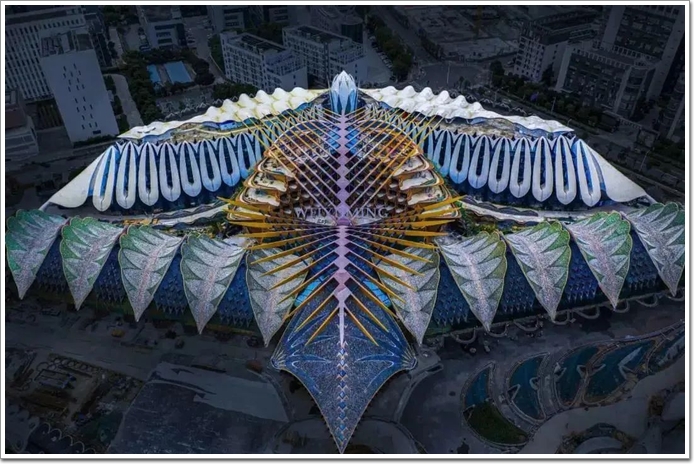

深圳又出“魔樓”了!占地12萬平方米，耗資數10億美元，建造出了一只展翅欲飛的神鳥“大鵬”！沒騙你，看看這個俯視圖，在科幻的幕墻外表皮加持下，是不是還有那么一點像呢?
大鵬一日同風起，扶搖直上九萬里｜展翅的“大鵬”位于深圳龍華的中國深圳大浪時尚創意城，是服裝品牌瑪絲菲爾的總部大樓，該公司成立于1993年，主要經營Marisfrolg高檔女裝品牌(弱弱的問一句：哪里有賣？不買，只想看看……)。
瑪絲菲爾服裝新總部大樓工程的主體為鋼與鋼筋混凝土組合異形結構，是一座集辦公、展覽、商業休閑、酒店于一體的綜合建筑群。從側面看，更加“骨感”!復雜的幾何圖形，對稱的結構，像是外星神秘基地，或是科幻片里才會出現的場景!
為此，瑪絲菲爾新總部大樓聘請新西蘭國寶級建筑設計師——Architecture van Brandenburg擔綱首席設計。
項目設計靈感受到西班牙建筑師安東尼 · 高迪的啟發，是對自然生命形態和物質形式的仿生學再創造，旨在探索適宜工作和生活的可持續環境。而玻璃幕墻獨特的造型看起來既像葉片，又像羽翼，這座建筑可與童話世界中的“城堡”比肩，充滿了殿堂級藝術品的神秘氣息。
俯瞰之下，仿佛正在展開羽翼的雄鷹，視角轉換，又仿佛躍出水面的深海魚光滑的脊背和帶刺的發亮魚鰭。觀摩細節，又像是片片樹葉落在場地中央，脈絡清晰可辨。
砸了10億美刀，打造出的“魔幻大樓”，一個自帶“皮膚”的建筑?看到大樓模型的時候，就被吸引了!復雜的構造，像骨架一樣利落的造型，但當我看到建筑實體，最驚訝的，還是它的“皮膚”，也太酷了吧!
迷人的建筑表皮紋理，幕墻立面效果，作為國內“皮膚”最多樣的建筑，沒有之一!建筑的幕墻系統由廣田集團旗下——深圳廣田方特科建集團承建。
型材：中亞
玻璃：南玻
五金配件：堅朗
錨栓：慧魚
涂料（詞條“涂料”由行業大百科提供）：阿克蘇
防火：晶瓷、恒保
防火膠：高士
密封膠：西卡
瑪絲菲爾服裝新總部大樓項目的建筑面積約為12萬平方米，一期工程建筑面積為4萬平方米，項目的主體結構（詞條“主體結構”由行業大百科提供）為框架式，外部及屋頂由對稱布置的56個雙曲面混凝土“葉片”，做為外圍護裝置。二期工程包括3號廠房、4號廠房、酒店、中庭大葉片、入口葉片及員工宿舍樓，建筑面積為7萬平方米。
值得懷疑，10億美元大部分都花在“買皮膚”上了吧!據幕墻承建單位廣田方特科建集團副總工程師朱曉中介紹：瑪絲菲爾總部大樓幕墻造型多變，幕墻系統繁多，包括有鋼框架玻璃幕墻、點式拉索玻璃幕墻、全玻璃幕墻（詞條“全玻璃幕墻”由行業大百科提供）、玻璃采光頂、異形窗花格柵、玻璃樓梯等在內的20多種幕墻系統。
酒店背葉片幕墻系統三維模型圖
酒店背葉片幕墻系統|其造型為雙向曲面空間異形表皮。建筑外形的復雜對幕墻設計節點（詞條“節點”由行業大百科提供）的可調節性以及曲面適應性要求極高，施工過程中想要實現龍骨的精確定位也十分困難。再加上幕墻板塊為尺寸變化的三角形玻璃，板塊加工和板塊安裝的難度都很大。
酒店背葉片幕墻系統項目現場圖
中庭采光頂系統|該系統包含空間異形采光頂、立面拉索點式玻璃幕墻、立面框架式玻璃幕墻等系統。其結構受力分析、轉角過渡節點、防水收口節點的設計是項目中突出的重難點。
中庭采光頂系統三維模型圖
同時，各幕墻系統又具有造型復雜、邊界條件多樣的特點，這導致幕墻龍骨空間定位困難，結構受力分析難度大。幕墻節點設計需具備足夠調節能力，才能很好適應主體結構施工誤差和幕墻曲面造型的要求。

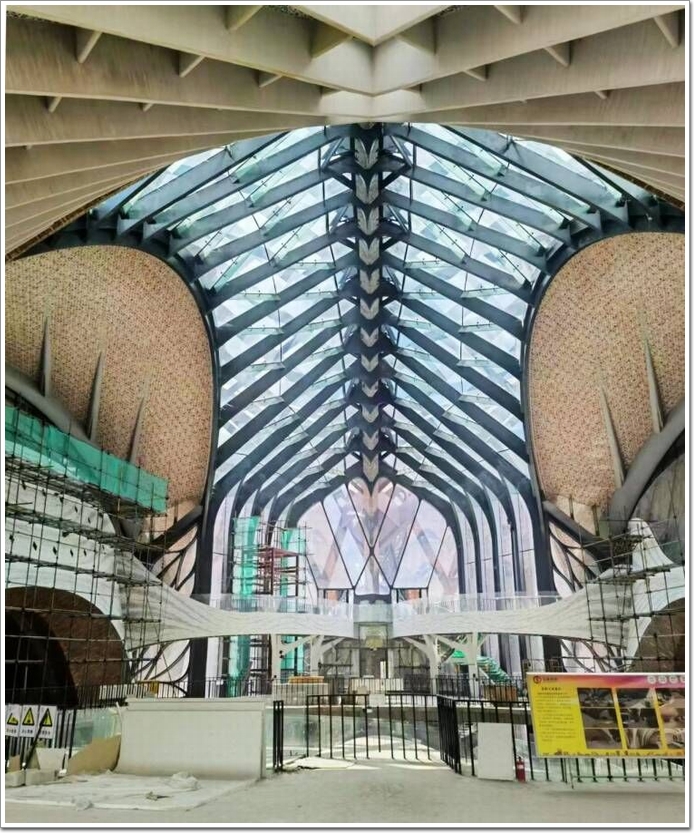

中庭采光頂系統項目現場圖
辦公區域的外圍玻璃幕墻系統|該系統位于“標準葉片”之間，洞口為異形尺寸。玻璃外側的“葉紋狀裝飾窗花”是本系統最大的亮點，很好地體現了設計師將自然古樸融入現代風格的理念。雖然設計效果新奇、奪人眼球，但同時對幕墻設計者的功底帶來很大的考驗。
辦公區外圍玻璃幕墻系統的三維模型圖
辦公區外圍玻璃幕墻系統局部三維模型圖
辦公區外圍玻璃幕墻系統項目現場圖
整個工程建筑外形采用當前最為時尚、最具風格的現代仿生學設計理念，完美地將原生態和藝術融為一體。所有建筑元素設計靈感都源于自然，構件造型都按拋物線、螺旋線等幾何規律設計，如植物的根莖、葉片、鳥的羽毛等等，猶如一座宏偉而又精美的雕塑;俯視整個建筑群如同一只展翅的雄鷹，氣勢磅礴，富有神韻。
接下來，中國幕墻網ALwindoor.com與您一起走近建筑，細品局部，首先，將看到振翅的“飛鳥”，身上仿佛真的有黑褐色的羽衣。鳥的“爪子”上，還有皮膚一樣的“褶皺”。

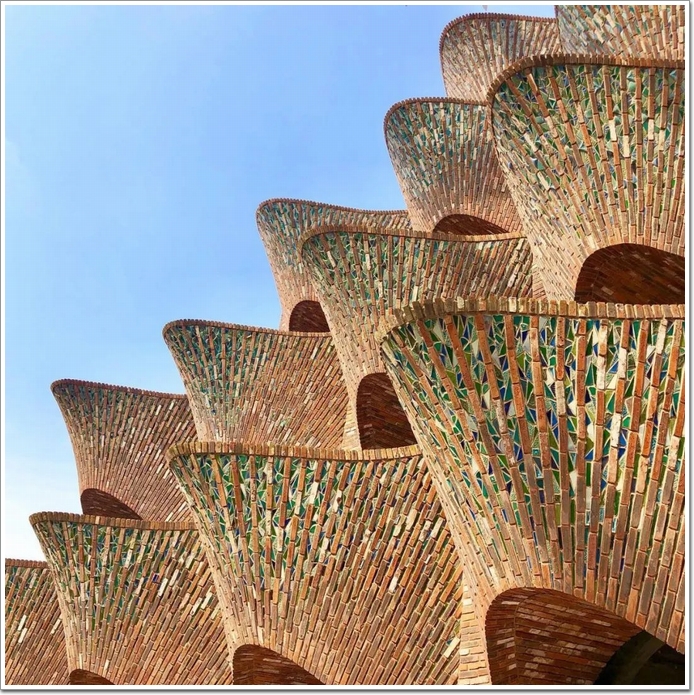

彩色的“羽毛“在陽光下熠熠生輝，好像孔雀開屏!
有的部分，又像海洋魚類“躍”出水面，流動的線條，魚骨一樣的脊柱。
像蟒蛇一樣的圓潤，光滑的皮膚。
有的部分，又像漫步在叢林，綠色的藤蔓，紅色的小花。
還有像熱帶植物一樣，寬大、舒展的葉子。
又或者，模仿自然的氣候與環境，制造出像流水一樣的形態。

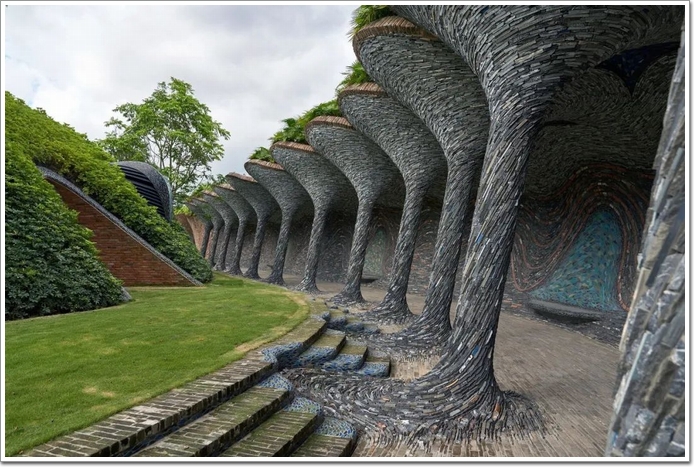

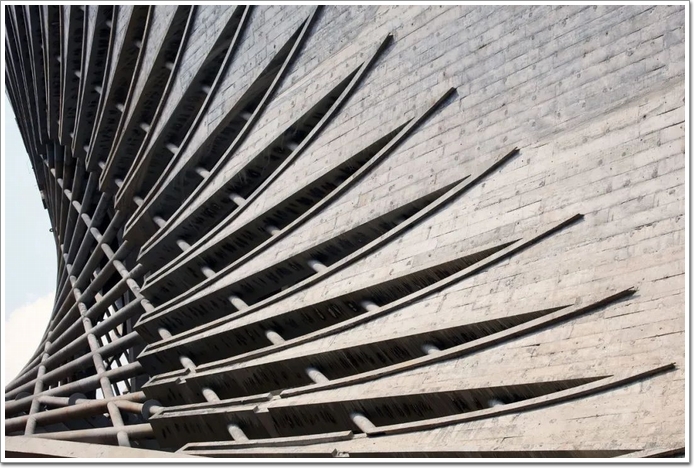

龍卷風一樣的“扭動”線條，盯久了，感覺真的在動!

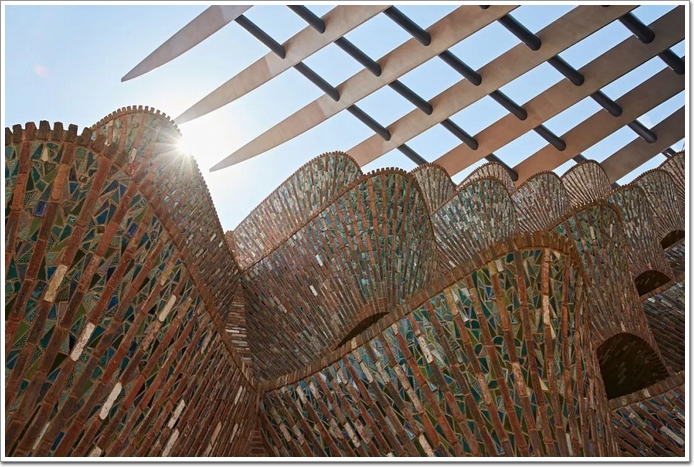

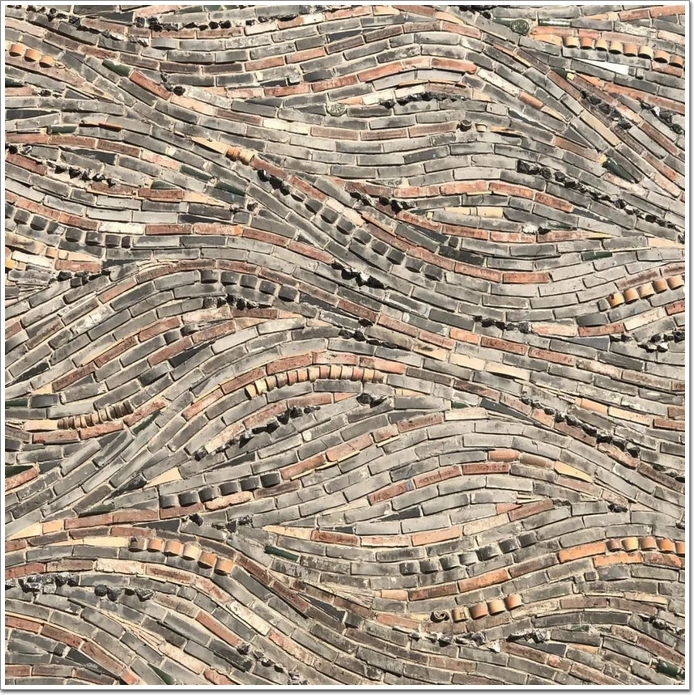

用“破爛”裝飾10億大廈?更加想不到的是，這些“皮膚”竟然是用回收磚、碎瓷片和廢棄的花盆，打碎重組，拼貼成這些絢麗多彩的紋理!
有的甚至就是我們常見的各種酒瓶子，喝完扔掉，實在浪費，這么一用，直接“變廢為寶”，成了好看的藝術品!
“龍卷風”就是用灰磚石和碎瓷片，拼貼而成。這個構圖，頗有一點梵高《星空》的味道。

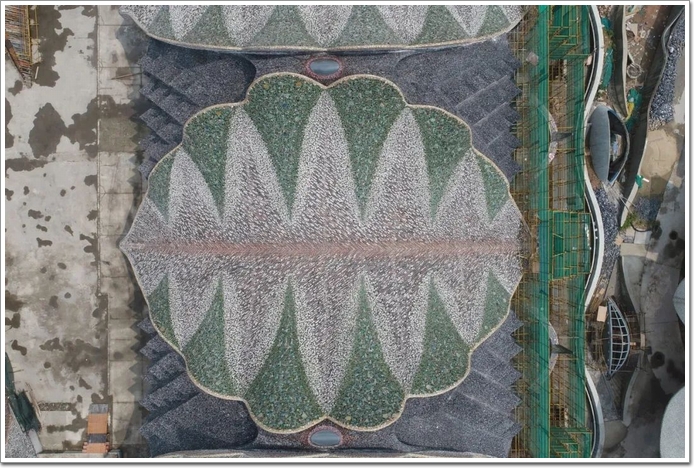

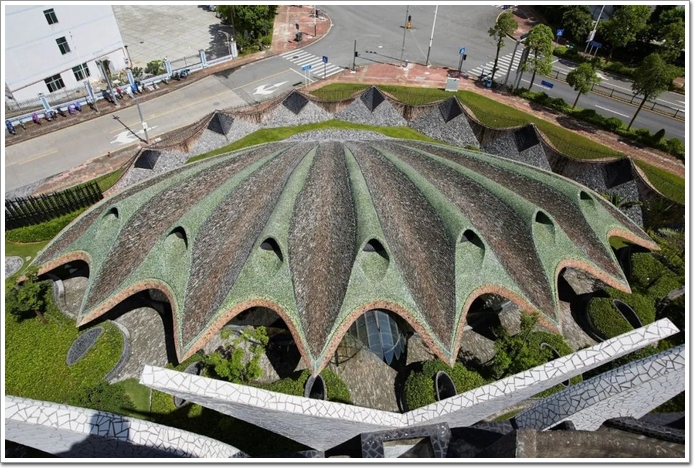

像貝殼一樣漂亮的屋頂，覆蓋的也都是可收回材料。
各種“破爛”、碎片，經過重組，像布料一樣，擁有豐富的圖案與紋路。建筑也需要“穿漂亮的衣服”啊!
環保的理念，奇妙的視覺效果，沒得說，直接夸就完事了!唯一的缺點就是：有點費工人!而施工隊碰到這種建筑，也是真的會謝吧!

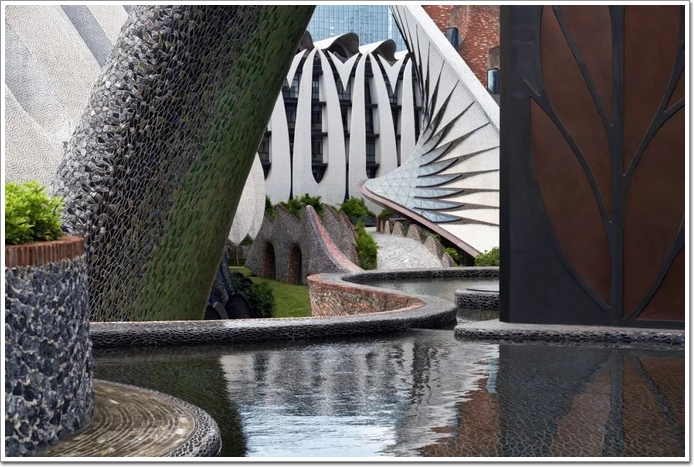

鋼與混凝土，絲滑的線條，看上去干凈又高級。雖然是仿生建筑，也不至于太過具象，而成為“土味”建筑。

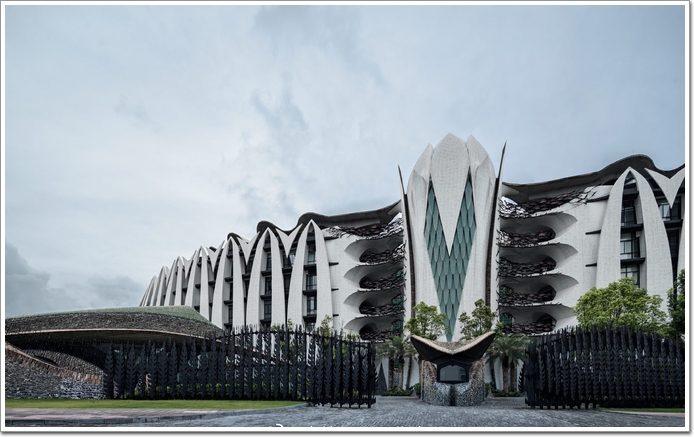

略帶哥特風格的鐵制柵欄，在高迪建筑中也經常能見到。
馬賽克碎片布滿建筑的表面，恍惚之間，還以為在高迪的古埃爾公園。

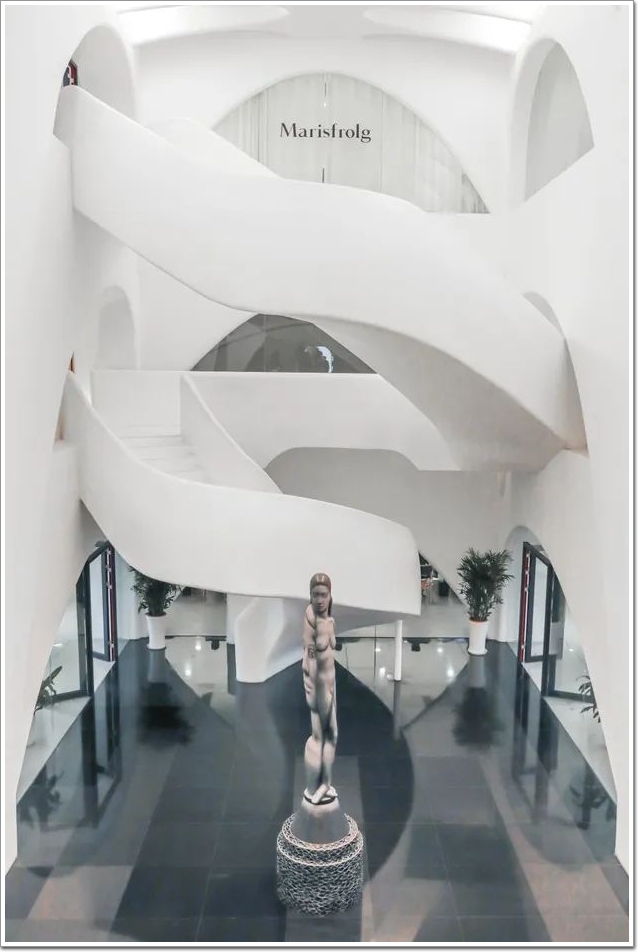

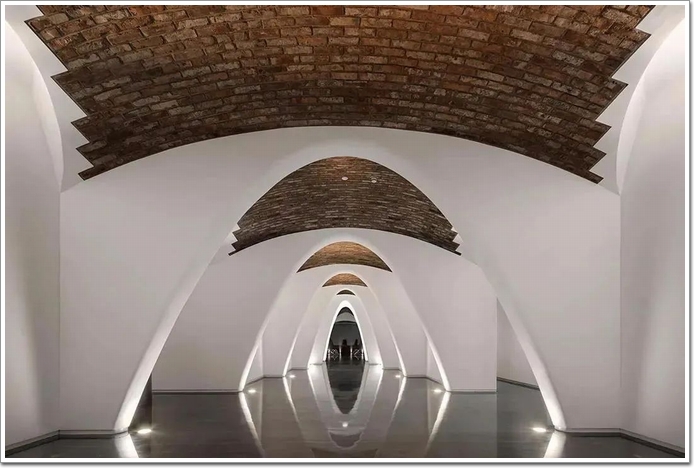

流暢的曲線，能規避棱角帶來的鈍感，將自然中的流動感融入到建筑中。內部夸張的線條，是“仿生學”的精髓，只有自然與上帝，才能設計出如此復雜的構造!
空間中松弛有度，夸張的幾何圖形，通過對稱、整齊的排列，帶來精致感。
作為一線城市，深圳的“魔樓”還是挺多的，作為一個年輕的城市，深圳的大型建筑，大多是近三十年間建的，也因此，有了更多的可能性。在清一色的鋼筋混凝土，現代大樓之間，能看到這么“魔幻”的幕墻建筑，真的很有趣!
共筑安全之墻，共織美麗外衣，作為城市建筑的霓裳，幕墻應該是一件“藝術品”、一件“工藝品”!甲方業主、設計院所、顧問咨詢、施工單位，以及型材、玻璃、五金、密封膠、隔熱（詞條“隔熱”由行業大百科提供）條、密封膠條等配套材料廠商……不同的角度，同樣的追求。
項目主要負責人之一的深圳廣田方特科建集團副總工朱曉中，在全國鋁（詞條“鋁”由行業大百科提供）門窗幕墻行業年會的技術分享中表示：為建筑、為幕墻的全生命周期，賦予其可執行與可管理的意義，才能打造出令人身心愉悅的作品。
當然，看到這里，中國幕墻網ALwindoor.com讀者朋友一定會感覺新的打卡地點又出現了!會想去看一看嗎?
