本篇文章內容由[中國幕墻網ALwindoor.com]編輯部整理發布：
“沒有黑馬，實至名歸”｜AL-Survey調查活動，從2005年創辦，至今已是立足行業的第16個年頭!
第16屆AL-Survey2020-2021年度大型讀者調查活動暨“我最喜愛幕墻工程”評選活動(簡稱：AL-Survey)頒獎儀式，于2021年3月10日在廣州廣交會威斯汀酒店隆重舉行。本次頒獎盛會，由中國建筑金屬結構協會CCMSA主辦，中國幕墻網ALwindoor.com承辦。
第27屆年會暨“我最喜愛幕墻工程”頒獎儀式現場
堅持“沒有黑馬，實至名歸”的評選風格，每屆的“我最喜愛幕墻工程”評選，以其“新、奇、高、大”的入圍 標準，被喻為“魯班獎（詞條“魯班獎”由行業大百科提供）”的前哨站。2021在“十四五”規劃即將開啟之際，在全球疫情，在國內、國際雙循環的經濟新形勢格局等影響下，房地產與建筑業有序復工復產、促進經濟穩定運行的政策措施下，優秀的幕墻工程施工單位充分利用技術與人才優勢，不斷提高建筑節能與綠色環保應用，推動著建筑幕墻行業高質量發展，實現幕墻大國向“幕墻強國”的轉型升級。
由武漢凌云建筑裝飾工程有限公司承建的著名地標項目，第七屆“世界軍人運動會”規模最大的新建比賽場館——武漢五環體育中心閃亮登場，吸引來自房地產、建筑業，以及門窗（詞條“門窗”由行業大百科提供）幕墻行業同仁們關注的目光。
“我最喜愛幕墻工程”頒獎儀式現場
權威的行業榜單|本次活動共計入圍的432家企業(品牌)、205項幕墻工程。透過網絡人氣投票、專家推薦+設計院推薦度打分，地產公司+施工單位應用滿意度打分，以及本屆特別增設的“友商互評”等環節，力求全面、真實、客觀的反映品牌2020-2021年度的優秀品牌與優質工程運營與發展現狀。經過緊張的角逐，最終產生15項年度獲獎幕墻工程，其中武漢五環體育中心項目，高票摘得第16屆AL-Survey 2020-2021年度 “我最喜愛幕墻工程”大獎。
2020經歷了艱難的一年，但也正是展現中國人韌性（詞條“韌性”由行業大百科提供）與毅力的一年，在建筑業與房地產業復蘇的影響下，建筑幕墻工程項目中諸多世界級、地標級項目紛紛建成。
本次獲獎工程——武漢五環體育中心，項目位于位于武漢市東西湖區吳家山，臨空港大道以西，金山大道以北，地塊西臨馬投潭公園。旨在提升國際形象、 營造市民休閑運動場所、提供城市旅游觀光環境、建設生態綠色體育公園。由武漢凌云建筑裝飾工程有限公司(以下簡稱：武漢凌云)承接其整個項目的幕墻工程建設，大面積應用了拉索玻璃幕墻與大跨度鋼結構（詞條“鋼結構”由行業大百科提供）相結合，在施工設計和加工設計、生產加工、安裝工藝等整個建筑幕墻全生命周期中整體兼顧，既保證了設計方案的完整、準確、可行，又大大提高了材料下單和加工出圖的準確性及效率，實現了建筑幕墻的高質量與高效并存。
武漢五環體育中心——工程介紹
項目作為第七屆世界軍人運動會，新建場館中規模最大的一處設施。建筑高度：體育場46.2m，體育館30.3m，游泳館24.7m 。武漢凌云在幕墻方案設計中，充分顧及到建筑效果、規范條文、造價限制、材料特點、生產加工、安裝工藝、后期維護等與外圍護結構（詞條“圍護結構”由行業大百科提供）全生命周期相關的各個方面。

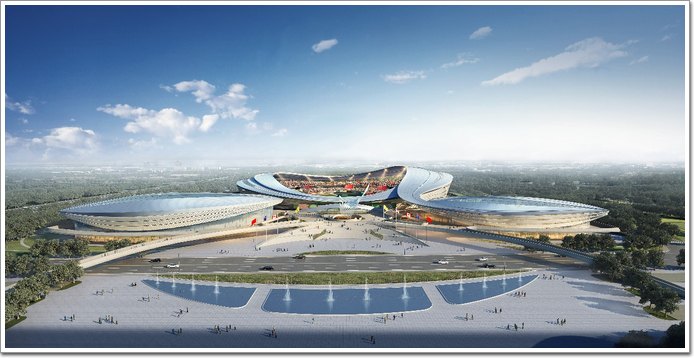

武漢五環體育中心效果圖
所屬城市：武漢
幕墻承建企業：武漢凌云建筑裝飾工程有限公司
高度：46.2米
建筑面積：15萬平方米
幕墻類型：玻璃幕墻+金屬幕墻
幕墻面積：4萬平方米
幕墻造價：7600萬元
型材（詞條“型材”由行業大百科提供）品牌：AAG亞鋁
玻璃品牌：耀皮
密封膠品牌：GE
五金品牌：堅朗
隔熱材料品牌：泰諾風(隔熱條)
項目亮點：體育場的大跨鋼結構飄帶，經過反復計算對比，摒棄了常見的矩形截面龍骨（詞條“龍骨”由行業大百科提供），采用了圓管結構，并根據高度變化選擇對應的橫向鋼圓管數量，較好實現了建筑師的構想。針對兩館建筑的主要立面形式，為豎向單索玻璃幕墻，訂制了點式不銹鋼球鉸夾板（詞條“夾板”由行業大百科提供）式駁接件，來適應分格間的變形。而在拉索玻璃幕墻變形較大的情況下，為完成豎向防火封堵的可靠，采用了系列化的彈性支座，用空間來換取拉索的變形可控。

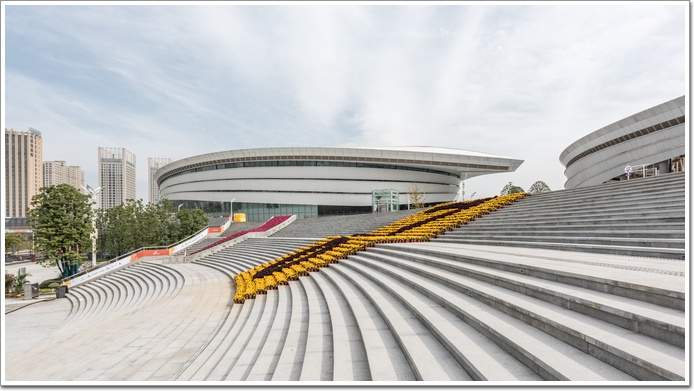

武漢五環體育中心實景圖
五環體育中心項目中包括的建筑幕墻類型包括：①豎向單索點支承玻璃幕墻，②兩館豎向單索結構外掛飄帶造型，③體育場水平大跨度鋼結構飄帶造型，④不銹鋼無縫造型門斗，⑤首層構件式幕墻，⑥室內金屬板吸音幕墻及防火（詞條“防火”由行業大百科提供）幕墻。
針對工程的個性特點和技術重難點開展較多原創性設計：(1)作為兩館建筑的主要立面形式，豎向單索玻璃幕墻考慮了橢圓形外傾面和頂部輪廓的起伏，訂制了點式不銹鋼球鉸夾板式駁接件來適應分格間的變形。(2)在拉索玻璃幕墻變形較大的情況下，為完成豎向防火封堵的可靠，采用了系列化的彈性支座，用空間來換取拉索的變形可控，該方案已獲得發明專利授權。(3)在豎向單索的柔性結構上，設計了采用水平撐桿體系的外掛飄帶造型鋁板安裝構造。(4)體育場的大跨鋼結構飄帶，經過反復計算對比，摒棄了常見的矩形截面龍骨，采用了圓管結構，并根據高度變化選擇對應的橫向鋼圓管數量，較好實現了建筑師的構想。

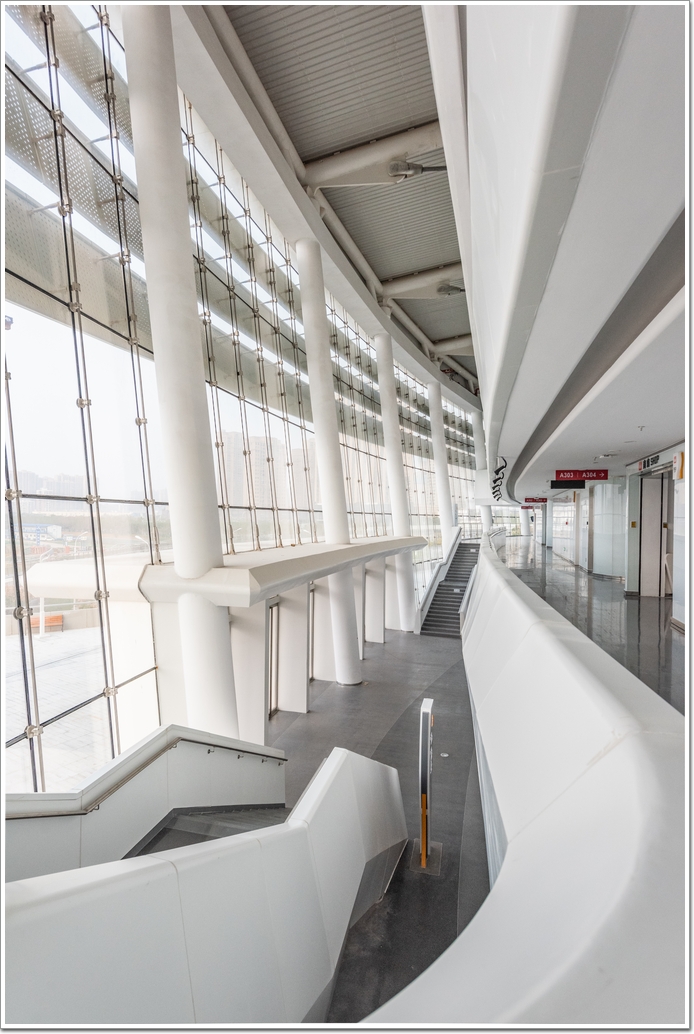

武漢五環體育中心實景圖
豎向單索玻璃幕墻外掛造型飄帶;協調拉索變形的彈性支座;無立柱水平大跨度鋼結構;不銹鋼無縫造型門斗;室內吸音防火幕墻等分別采用了豎向單索點支承式玻璃幕墻，大跨度鋼結構外掛鋁板幕墻，柔性幕墻彈性支座，多項專利技術與創新的結合，為工程帶來了出彩的建筑效果和良好的使用表現，贏得了社會各界的稱贊，提升了武漢的城市形象。
武漢五環體育中心實景圖
武漢五環體育中心幕墻工程技術創新點：
1.兩館立面豎向單索玻璃幕墻的水平輪廓投影為橢圓形，在豎向剖面上又呈現出84°的外傾角，檐口造型的起伏在10~15米范圍內變化。
玻璃面材為夾膠中空玻璃，標準分格W1400xH2800mm。設計中通過結構有限元（詞條“有限元”由行業大百科提供）計算軟件分析了側向傾斜位移堆積效應過大導致膠縫被過度擠壓甚至玻璃互碰的可能，通過真實的模擬拉索整體受力狀態排除了可能的安全隱患。
2.在不同的防火分區處，使用鋼龍骨來代替拉索固定玻璃及后端防火封堵材料，鋼龍骨前端玻璃變形幾乎為0，而相鄰處拉索部位在風荷載作用下前端玻璃變形為200mm左右，玻璃容易發生破損。采用在附近區域設置彈性支座裝置使拉索位移的變形能平滑過渡，滿足玻璃相對變形的限值要求。
彈性支座相當于拉索的轉接系統，尾端固定在結構梁處，前端用不銹鋼夾具固定到φ36的拉索上。其裝置包括不銹鋼外套管，彈簧設置在套管內。本工程為了使變形平滑過渡，設置了四種彈力大小不同的裝置，通過彈簧的彈力，可以有效的吸收可變荷載對玻璃面板造型的變形，保證幕墻的安全性。
3.在豎向單索玻璃的柔性結構外，建筑師設計了起伏造型的穿孔鋁板飄帶兼顧裝飾和遮陽作用。拉索幕墻屬于柔性幕墻體系，在其外側固定鋁板較為困難�？紤]到建筑師要求的外露桿件（詞條“桿件”由行業大百科提供）盡量纖細輕巧的要求，采取了四點支撐的固定方式。
借用玻璃幕墻φ36mm的拉索，轉接不銹鋼撐桿裝置穿過豎向玻璃膠縫，鋁板上安裝類似合頁的不銹鋼爪（詞條“鋼爪”由行業大百科提供）件。高度調節到位后將撐桿與合頁用螺栓固定。這樣既能滿足建筑形體上角度變化要求，也滿足結構計算需求。穿孔板的面材為5mm兩層穿孔鋁板，通過鋁合金型材邊框組成封閉的盒體。盒體內包含有夜景燈具及其配套的走線和設備，外觀干凈整潔。同時雙層面板形成盒體，整體剛度更強，安裝后的效果更平整。
4.體育場大跨度鋼架外掛飄帶的跨度平均在9~12米左右。常規思路設計容易導致結構構件笨重，且飄帶上下邊沿線為不規則空間曲線，常規幕墻使用的鋼方管龍骨難以適應曲面的變化。于是采用鋼圓管作為橫向鋼龍骨，避免了矩形龍骨的彎弧同時附帶截面扭轉，簡化了工藝。整個體系由鋼牛腿、橫向鋼龍骨、飄帶板自身邊框代替豎龍骨共同組成結構體系。C型鋼牛腿是由250X150X10mm的鋼方管整體焊接而成連接到主體結構柱上，上下端橫向連接兩根φ245X10的鋼圓管;每根圓管在鋁板的分格處焊接不銹鋼底座用于掛接安裝鋁板使用。所有鋼結構構件（詞條“構件”由行業大百科提供）均在工廠加工，易于保證精度質量，結構傳力傳力途徑清晰，構件輕巧。
以上技術創新在理論正確的基礎上突破常規，對重難點進行針對性的設計，完美演繹了項目從“圖紙”到“落地”的營造匠心。
武漢五環體育中心整體效果圖
逐步進入穩中求進的轉型窗（詞條“窗”由行業大百科提供）口期｜國內建筑幕墻行業經歷了“黃金三十年”，正在進入新一輪相對平穩的發展周期——幕墻的“白銀時代”！近年來，建筑門窗幕墻的總產值增幅不大，行業內的企業需要以創新來驅動市場。在剛剛過去的2020年，幕墻企業正在尋求轉型發展與變更經營方向，伴隨著行業內的新產品、新工藝開始出現，有能力與規模化的企業，往往尋求走滿足建筑個性化需求，智能化生產的新型強企之路，通過不同的設計與施工，引入更多高效的工法和設備，得到更加豐厚的利潤空間。
武漢五環體育中心項目正是幕墻“白銀時代”的突出代表，結合建筑幕墻全生命周期管理，設計加工技術與專利施工技術突出，深得市場及業主的青睞。項目竣工后，通過第七屆世界軍人運動會（2019武漢軍運會）各項賽事的順利舉行，工程出彩的建筑效果和良好的使用表現也贏得了社會各界的稱贊，在國內外媒體的廣泛宣傳報道中提升了武漢的城市形象，“武漢凌云”的實力造就了它完全達到了預期的建設構想。
“中國塔王——幕墻大王”
矢志強軍 筑夢凌志｜2021“武漢凌云”將以更加開放的態度，更加夯實的基礎，更加完美的團隊，為中國建筑幕墻矗立世界之巔，貢獻力量！
大國幕墻，“中國超級幕墻工程”展播正在持續進行中……
讓我們一起走進“超級幕墻工程”，耳聽為虛，眼見為實，一起深入了解眾多的“超級幕墻工程”背后的故事與設計、施工技藝�！靶膭硬蝗缧袆印薄袊粔WALwindoor.com聯合中國建筑金屬結構協會鋁門窗幕墻分會、中國房地產與門窗幕墻產業合作聯盟、全國建筑幕墻顧問（詞條“幕墻顧問”由行業大百科提供）行業聯盟等，以及眾多一線房企(恒大、萬科、碧桂園、龍湖、綠地、新城、保利等)，共同走進超級幕墻，走進凌云、江河、三鑫、亞廈、方大、金螳螂、中南、中建、遠大、金剛、金粵、柯利達等創造的世界級、地標級幕墻工程企業。歡迎廣大建筑幕墻業、建筑業及房地產業、配套產業企業家、管理者、建筑師、設計師等相關從業人員積極參與。
“超級幕墻工程”觀摩承辦申請：
中國幕墻網工程庫gck.alwindoor.com正式收錄武漢市五環體育中心工程，敬請關注對該工程進展、幕墻技術、材料應用等相關資訊的動態更新！
武漢市五環體育中心
五環體育中心項目為第七屆世界軍人運動會新建場館中規模最大的一處，于2019年10月期間承辦了田徑、小球類、水上運動等項目比賽。建設用地位于東西湖區吳家山，臨空港大道以西，金山大道以北，地塊西臨馬投潭公
