本篇文章內(nèi)容由[中國幕墻網(wǎng)]編輯部整理發(fā)布：
2018年5月17日中國幕墻網(wǎng)文章《有機硅（詞條“有機硅”由行業(yè)大百科提供）原材料價格暴漲，低價的“硅酮膠”，你敢用嗎?》中指出，在當(dāng)前有機硅原材料價格暴漲的形勢下，越來越多的硅酮密封膠（詞條“硅酮密封膠”由行業(yè)大百科提供）生產(chǎn)廠家通過減少有機硅基礎(chǔ)聚合物的含量，用礦物油和廉價填料來代替，以達到降低成本，做出低價密封膠的目的!這種急功近利、沒有社會責(zé)任的做法導(dǎo)致市面上充斥著大量劣質(zhì)的充油硅酮密封膠產(chǎn)品。“充油密封膠”以價低吸引客戶，剛開始使用也看不出問題，但是幾個月到半年以后，這些產(chǎn)品的問題就會逐漸暴露出來，出現(xiàn)開裂、粉化、硬化、流油、脫粘等問題，引起嚴重的質(zhì)量事故甚至安全事故，最終會導(dǎo)致客戶付出幾倍甚至幾十倍的購膠成本，還極可能造成嚴重的社會負面影響，損害企業(yè)信譽。
我們相信每一個注重產(chǎn)品質(zhì)量的用戶，都會非常擔(dān)心使用了“充油密封膠”。從用戶角度來說，如何從源頭把控“充油密封膠”不流向我們的產(chǎn)品或工程?有沒有可以簡單、快速鑒別硅酮密封膠填充礦物油的方法?
在這里我們給大家分享由廣州市白云化工實業(yè)有限公司(行業(yè)內(nèi)唯一一家承諾所生產(chǎn)的硅酮密封膠不充油的生產(chǎn)企業(yè))原創(chuàng)發(fā)明的一個既簡單又非常有效的鑒別方法。無論是在辦公室、生產(chǎn)車間或工地現(xiàn)場，您都可以自行測試。這種方法就是：塑料薄膜測試方法。該方法的原理是：在硅酮密封膠中添加的礦物油，與硅酮密封膠體系的相容性差，容易從硅酮密封膠體系中遷移、滲透出來，當(dāng)?shù)V物油滲透到塑料薄膜（詞條“薄膜”由行業(yè)大百科提供）里面，會使薄膜變得不平整。該方法對單、雙組分密封膠都適用。實驗過程還發(fā)現(xiàn)：填充的礦物油的量越大，塑料薄膜出現(xiàn)收縮的時間越短、收縮現(xiàn)象越明顯。
該方法所需材料僅為平整的軟質(zhì)塑料薄膜(比如農(nóng)用塑料薄膜、PE膜等)，具體測試推薦以下兩種方法。

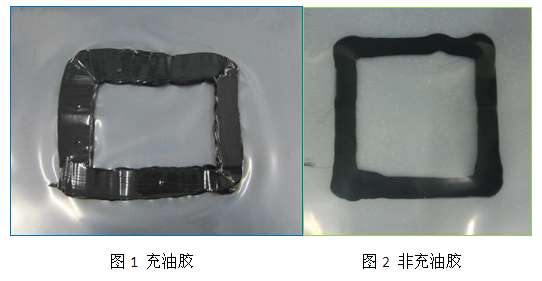

推薦方法1：把硅酮密封膠樣擠在塑料薄膜上，刮平，使其與塑料薄膜有較大的接觸面積，如圖1、2所示;
推薦方法2：將硅酮密封膠擠在在塑料薄膜袋子里，將膠壓平，如圖3、4所示。
按照上述推薦方法做好后，等待數(shù)小時，一般在24小時內(nèi)，密封膠有沒有充油就能予以鑒別。密封膠如有充油，與之接觸的塑料薄膜會收縮起皺，而不充油的密封膠即使放置更長時間，與之接觸的塑料薄膜都不會收縮起皺。圖1、3中與硅酮密封膠接觸的塑料薄膜收縮起皺，可判定膠樣充油;圖2、4中與硅酮密封膠接觸的塑料薄膜無收縮起皺，可判定膠樣不充油。
試驗用的塑料薄膜也是非常容易購買的，在購物網(wǎng)站可以直接購買(見圖5)，推薦單層塑料薄膜推薦厚度為10~12絲。
圖5 購物網(wǎng)站上的塑料薄膜
以上是我們給大家介紹的簡單、快速鑒別“充油密封膠”的方法，操作方便，效果明顯，非常適合用戶鑒別購買的硅酮密封膠是否充油。相信正在辦公室、生產(chǎn)車間或工地現(xiàn)場的您，也非常有興趣自己動手試一試，親自鑒別自己選用的密封膠是否充油。
附文： 實驗室檢測硅酮結(jié)構(gòu)密封膠中的烷烴增塑劑（詞條“增塑劑”由行業(yè)大百科提供）(礦物油)的三種方法。
2015年7月6日國家標準化委員會發(fā)布了GB/T 31851-2015《硅酮結(jié)構(gòu)密封膠中烷烴增塑劑檢測方法》。該標準適用于熱重分析、熱失重和紅外光譜分析方法，定量或定性檢測硅酮結(jié)構(gòu)密封膠中的烷烴增塑劑(礦物油)，也適用于其他硅酮密封膠。標準中的三種檢測方法如下：
方法一：熱重分析試驗方法
該方法采用熱重分析儀(TGA)在較短的時間內(nèi)能測出熱重曲線。原理是在規(guī)定控溫條件下持續(xù)加熱（詞條“加熱”由行業(yè)大百科提供）并連續(xù)稱量被測樣品，記錄樣品在規(guī)定時間內(nèi)和規(guī)定溫度范圍內(nèi)的質(zhì)量變化曲線，對比被測樣品與空白試驗的熱重曲線，經(jīng)計算，可定量判定被測樣品中烷烴增塑劑的含量。但該方法僅適用于雙組分密封膠。
方法二：紅外光譜試驗分析方法
該方法采用傅立葉變換紅外光譜儀(FTIR)。原理是紅外光譜儀可測得樣品分子基團結(jié)構(gòu)對應(yīng)的特定光譜，從而定性鑒定被測樣品中烷烴增塑劑的官能團。該方法用于測試硅酮密封膠中烷烴增塑劑的檢出限為2%。該方法可同時適用于單組分（詞條“單組分”由行業(yè)大百科提供）和雙組分密封膠，但只能定性。
以上兩種方法分別采用了熱重分析儀(TGA)和傅立葉變換紅外光譜儀儀器分析方法，可以快速鑒別密封膠是否充油。那如果沒有這些分析儀器，通常實驗室條件下有沒有相對簡單的方法呢?GB/T 31851-2015《硅酮結(jié)構(gòu)密封膠中烷烴增塑劑檢測方法》中還有熱失重法。
方法三：熱失重試驗方法
該方法所用的儀器設(shè)備僅為量程可調(diào)至(250±2)℃的鼓風(fēng)式干燥箱中和精度（詞條“精度”由行業(yè)大百科提供）可精確至0.1 mg的分析天平。這些儀器設(shè)備一般實驗都有配備。原理是在規(guī)定溫度條件下加熱被測樣品，稱量并記錄被測樣品加熱前后的質(zhì)量，經(jīng)計算，定量判定被測樣品中烷烴增塑劑的含量。 該方法適用于單組分和雙組分密封膠。
主要實驗步驟為將試件平放于溫度已調(diào)至(250±2)℃的鼓風(fēng)式干燥箱中，加熱4h。
烷烴增塑劑含量的結(jié)果計算按下列公式進行，以質(zhì)量百分數(shù)(%)表示：
式中：
W——烷烴增塑劑含量(%);
m0——墊板的質(zhì)量，單位為克(g);
m1——試件的初始質(zhì)量，單位為克(g);
m2——處理后的試件質(zhì)量，單位為克(g);
WA——修正值(%),單組分密封膠取為5%，雙組分密封膠取為6%。
回顧：有機硅原材料價格暴漲，低價的“硅酮膠”，你敢用嗎？
