目錄
第一節：門窗（詞條“門窗”由行業大百科提供）的作用、定義及鋁合金門窗執行的標準：
第二節：公司主要門窗系列、及門窗的主要開啟方式
第三節：鋁合金門窗的主要材料及性能
第四節：對鋁合金門窗生產加工圖的識別
第五節：設計門窗分格注意事項、設計重點
第六節：下單注意事項
第七節：設計方案
第一節：門窗的作用、定義及鋁合金門窗執行的標準：
一、門窗的作用:
門窗是建筑外圍護結構的開口部位，是抵御風雨塵蟲，實現建筑熱、聲、光環境等物理性能的極其重要的功能性部件，并且具有建筑外立面和室內環境兩重裝飾效果，直接關系到建筑的使用安全、舒適節能和人民生活水平的提高。
它必須具有采光、通風、防風雨、保溫（詞條“保溫”由行業大百科提供）、隔熱、隔聲、防塵（詞條“防塵”由行業大百科提供）、防蟲、防火、防盜等多種使用功能，才能為人們提供安全舒適的室內居住環境，同時作為建筑外墻和室內裝飾的一部分，其結構形式、材料質感、表面色彩等外觀效果，對建筑物內外的美觀協調起著十分重要的功能和裝飾作用。
二、鋁合金門窗的相關的定義：
隔熱材料：用以連接鋁合金型材（詞條“鋁合金型材”由行業大百科提供）的低熱導率的非金屬材料（詞條“金屬材料”由行業大百科提供）
隔熱條的導熱系數(W/m2·k)：0.3
鋁合金的導熱（詞條“導熱”由行業大百科提供）系數(W/m2·k)：207
隔熱條和鋁合金型材使用年限為20年
隔熱型材分為穿條式和澆注式
穿條式：通過開齒、穿條、滾壓工序，將條型隔熱材料穿入鋁合金型 材穿條槽內，并使之被鋁合金型材牢固咬合的復合方式
澆注式： 把液態隔熱材料注入鋁合金型材澆注槽內并固化，切除鋁合型材澆注槽內的臨時連接橋使之?dāng)嚅_金屬連接，通過隔熱材料將鋁合金型材斷開的二部分結合在一起的復合方式
隔熱型材：以隔熱材料連接鋁合金型材而制成的具有隔熱功能的復合型材
鋁合金窗：由鋁合金建筑型材制做框、扇結構的窗
鋁合金門：由鋁合金建筑型材制做框、扇結構的門
外窗：有一個面朝向室外的窗 外門：有一個面朝向室外的門
平開門：合頁(鉸鏈)裝于門側面、向內或向外開啟的門
推拉門：單扇、雙扇或多扇向左右推拉的門
平開窗：合頁(鉸鏈)裝于窗側面、向內或向外開啟的門
滑軸平開窗：窗上下裝有折疊合頁(鉸鏈)沿框邊向內或向外開啟的窗
上下推拉窗：窗扇沿垂直方向上下推拉的窗
左右推拉窗：窗扇沿水平方向垂直左右推拉的窗
上懸窗：合頁(鉸鏈)裝于窗上側，向內或向外開啟的窗
下懸窗：合頁(鉸鏈)裝于窗下側，向內或向外開啟的窗
落地窗：通至地面的長窗，開啟扇可作門用
百葉窗（詞條“百葉窗”由行業大百科提供）：用多片百頁片組成的窗
帶形窗：多扇連續水平方向組合的窗
三、鋁合金門窗執行的標準：
《鋁合金窗》---------GB/T8479—2003
《鋁合金門》---------GB/T8478—2003
《住宅建筑門窗應用技術規范》-----DBJ01—79—2004，北京市地方標準
《建筑外窗抗風壓性能分級及檢測方法》GB/T7106-2002
《建筑外窗氣密性能分級及檢測方法》GB/T7107-2002
《建筑外窗水密性能分級及檢測方法》GB/T7108-2002
《建筑外窗采光性能分級及檢測方法》GB/T11976-2002
《建筑外窗空氣隔聲性能分級及檢測方法》GB/T8485-2002
《建筑外窗保溫性能分級及檢測方法》GB/T8484-2002
《鋁合金建筑型材第1部分 基材》GB/T5237.1-2004
《鋁合金建筑型材第2部分陽極氧化、著色型材》GB/T5237.2-2004
《鋁合金建筑型材第3部分電泳涂漆型材》GB/T5237.3-2004
《鋁合金建筑型材第4部分粉末噴涂（詞條“粉末噴涂”由行業大百科提供）型材》GB/T5237.4-2004
《鋁合金建筑型材第5部分氟碳漆噴涂型材》GB/T5237.5-2004
《鋁合金建筑型材第6部分隔熱型材》GB/T5237.6-2004
《建筑玻璃應用技術規程》JGJ113-2003
《浮法玻璃（詞條“浮法玻璃”由行業大百科提供）》GB 11614-1999
《鋼化玻璃》GB/T9963-1999
《夾層玻璃》GB 9962-1999
《中空玻璃》GB/T11944-2002
《鍍膜玻璃 第一部分 陽光控制鍍膜玻璃》GB/T18915.1-2002
《鍍膜玻璃 第二部分 低輻射鍍膜玻璃》GB/T18915.2-2002
硅酮建筑密封膠》GB/T14683-2003
《鋁合金門插銷》QB/T3885(GB 9297)-1999
《平開鋁合金窗執手》QB/T3886(GB 9298)-1999
《平開鋁合窗撐擋（詞條“撐擋”由行業大百科提供）》QB/T3887(GB 9299)-1999
《鋁合金窗不銹鋼滑撐（詞條“滑撐”由行業大百科提供）》QB/T3888(GB 9300)-1999
《鋁合金門窗拉手》QB/T3889(GB 9301)-1999
《鋁合金門窗鎖》QB/T3890(GB 9302)-1999
《鋁合金門門鎖》QB/T3891(GB 9303)-1999
《推拉鋁合金門窗用滑輪》QB/T3892(GB 9304)-1999
《十字槽盤頭自攻螺釘》GB 845-85
《十字槽沉頭自攻螺釘》GB 846-85
《建筑裝飾（詞條“建筑裝飾”由行業大百科提供）裝修工程質量驗收規范》GB 50210-2001
第二節：門窗系列、及門窗的主要開啟方式
一、型材系列
1：50系列：主要用于平開門、窗
2：55系列：主要用于平開門、窗
3：60系列：主要用于平開門、窗
4：76系列：主要用于推拉窗
5：76系列：主要用于推拉門
6：95系列：主要用于推拉門

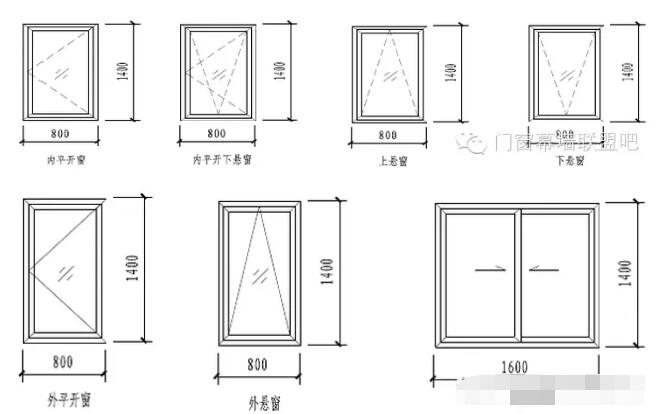

二、門窗的開啟方式主要有：
內平開窗、平開下懸窗、上懸窗、外平開窗、下懸窗、推拉窗、中懸窗（詞條“中懸窗”由行業大百科提供）、內平開門、外平開門、推拉門、提升推拉門、折疊門、 平行推拉上懸門。
第三節：鋁合金門窗的主要材料及性能
一、對材料的掌握

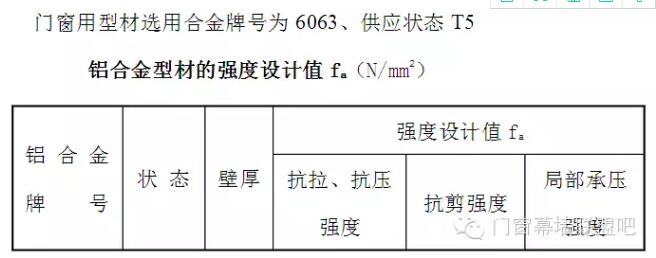

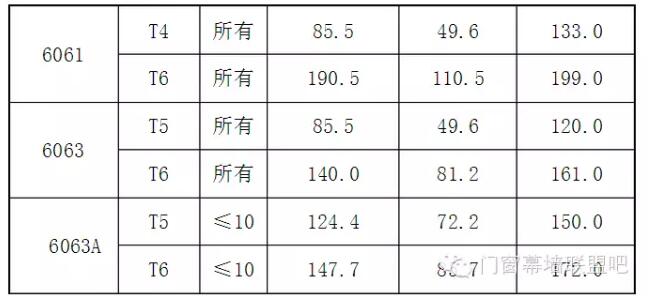

A、型材
1、基材：表面未經處理的鋁合金建筑型材
2、鋁合金型材表面處理方式
陽極氧化、著色型材、電泳涂漆型材、粉末噴涂型材、氟碳漆噴涂型材
3、受力構件未經表面處理的型材最小實測壁厚窗應≥1.4mm，門應≥2.0mm。
4、常見的陽極氧化、電泳涂漆顏色有：銀白色、香檳色、古銅色、黑色、仿不銹鋼色
5、粉末噴涂、氟碳漆噴涂的顏色較多
6、氟碳噴涂的涂層種類
7、北京地方標準對鋁合金型材作了如下規定
鋁合金型材、鋁的成份98%，其它合金2%，硬度用韋氏硬度計檢測≥8
B、玻璃
1、中空玻璃：兩片或多片玻璃以有效支撐均勻隔開并周邊粘接密封，使玻璃層間形成有干燥（詞條“干燥”由行業大百科提供）氣體空間的制品
2、夾層玻璃：由一層玻璃與一層或多層玻璃、塑料材料夾中間層而制成的玻璃制品
3、北京市地方標準規定：建筑外門、外窗用玻璃必須采用中空玻璃(不包括封閉陽臺的外窗)其空氣層厚度不小于9mm,嚴禁使用單層玻璃及簡易雙層玻璃
4、天津市地方標準規定:門窗用玻璃應采用中空玻璃，其空氣層厚度不小于12mm,
5、常用的中空玻璃空氣層厚度有9mm、12mm、15mm，中空玻璃單道密封膠層厚度為10mm±2mm,雙道密封外層密封膠層厚度為5mm—7mm,膠條密封膠層厚度為8mm±2mm
6、建筑外窗在下列部位必須使用安全玻璃
A、 傾斜窗
B、單塊大于1.5平米的玻璃
C、易遭受撞擊、沖擊而造成人體傷害的其他部位
D、落地窗距地面凈高900mm之內必須全部采用安全玻璃
E、7層及7層以上建筑物外開窗;
7、安全玻璃包括夾層玻璃、鋼化玻璃、防火玻璃，鋼化玻璃是普通玻璃強度的3-4倍，鋼化玻璃碎片狀態檢驗，標準規定在50mm×50mm范圍內，碎片必須大于40個，半鋼化玻璃不屬于安全玻璃
8、夾層玻璃應采用聚乙烯醇縮丁(PVB)膠片干法加工合成，常用膠片的厚度有0.38、0.76、 1.14 1.52，

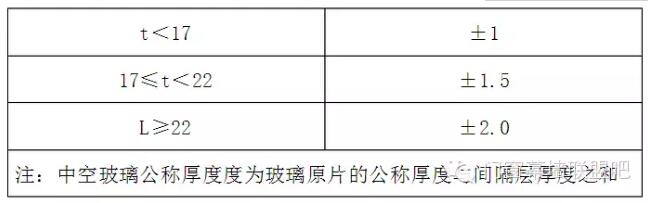

11、正方形和矩形中空玻璃對角線之差應不大于對角線平均長度的0.2%。

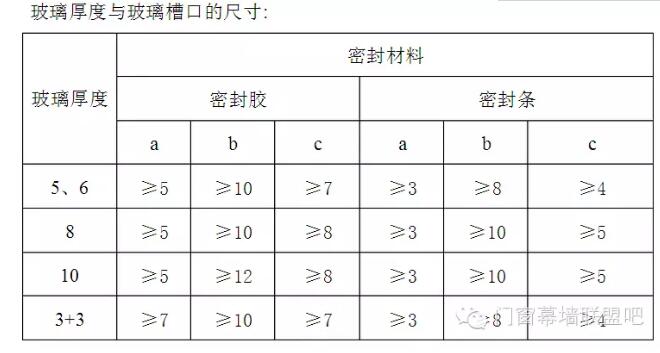

12、平板玻璃與玻璃槽口的配合見圖1
13、中空玻璃與玻璃槽口的配合見圖2，
a---------玻璃前部余隙或后部余隙
b---------玻璃嵌入深度
c---------玻璃邊緣余隙
A---------空氣層厚度(A為9、12、15)
14、中空玻璃5+9A+5，A表示空氣層，中空玻璃5+9Ar+5，Ar表示氬氣層，
15、 LOW-E玻璃介紹:
(1) LOW-E玻璃單片使用時膜層在室內,合成中空膜層在空氣層內
(2) LOW-E玻璃分為高透型LOW-E玻璃、遮陽型LOW-E玻璃
(3)高透型LOW-E玻璃產品特點：
a、較高的可見光（詞條“可見光”由行業大百科提供）透射率、采光自然、效果通透
b、較高的太陽能透過率、透過玻璃的太陽熱輻射多，玻璃的遮陽系列sc≥0.5
c、極高的中遠紅外線反射率、優良的隔熱性能、較低的U值
(4)高透型LOW-E玻璃的適用范圍：
a、寒冷的北方地區，冬季太陽熱輻射透過玻璃進入室內增加室內熱能,又將室內暖氣、家電及人體發出的遠紅外熱暖氣反射回室內，從而有效地降低暖氣能耗。
b、適用于外觀設計通透、高通透性、自然采光的建筑物。
c、制成中空玻璃(膜面在第三面)使用節能效果更佳
(5)遮陽型LOW-E玻璃產品特點：
A、適宜的可見光透過率，對室外的視線具有一定的遮蔽性
B、較低的太陽能（詞條“太陽能”由行業大百科提供）透過率、有效阻止太陽熱輻射進入室內，遮陽系數SC<0.5，隔熱性能優良
C、:極高的中遠紅外線反射率，具有較低的傳熱系數U值
(6)遮陽型LOW-E玻璃的適用范圍：
A、既適用于南方地區也適用于北方地區
B、具有良好的裝飾性能又可起到一定的室外視線遮蔽作用，適用于各類建筑
C、制成中空(膜面在第二面)節能效果更明顯
16、玻璃原片推薦選用秦皇島耀華集團生產的玻璃。
C、五金（詞條“五金”由行業大百科提供）、附件
1、鋁合金門窗用五金件、附件、安裝位置正確、齊全、牢固、具有足夠的強度、啟閉靈活、無噪聲、承愛反復運動的附件、五金件應便于更換。
2、鋁合金窗反復啟閉應不少于3萬次，啟閉無異常、使用無障礙
3、鋁合金門反復啟閉應不少于10萬次，啟閉無異常、使用無障礙
4、常用五金廠家
進口五金有、a：德國諾托 b：德國絲吉利婭 c：意大利吉斯
國產五金有、a：香港堅朗 b：立興楊氏
D、常用鋼副框的規格為20*40*1.5,表面處理方式有:冷鍍鋅、熱鍍鋅，防銹處理，作法為90度焊接，常用采用橫通的方式，鋼附框厚度≥1.5mm，采用橡膠角碼（詞條“膠角碼”由行業大百科提供）工藝
E、密封膠主要有 以下廠家：
(略)
F、公司隔熱條主要采用以下廠家：
a、隔熱條主要材質為聚酰胺66加25%玻璃纖維（詞條“玻璃纖維”由行業大百科提供）制成(簡成PA66（詞條“PA66”由行業大百科提供）GF25)
1、德國泰諾風(進口)
2、常用隔熱條為I型、T型(內開窗扇用)，規格為14.8mm、20mm、18.6 mm
G、膠條材質為三元乙丙(EPDM)，廠家為中順園、北京華豐、新安東
H、建筑外窗可開啟部位必須設計配置紗窗
隱形紗窗（詞條“隱形紗窗”由行業大百科提供）材質有鋁合金、PVC，
內開窗可以配隱形紗窗、固定紗窗
外開窗必須配隱形紗窗
二、建筑外窗性能設計指標
建筑外窗性能設計指標包括以下五個方面：
風壓變形性能/空氣滲透性能/雨水滲漏性能/保溫性能/隔聲性能(以上由國家標準GB/T15225規定)。

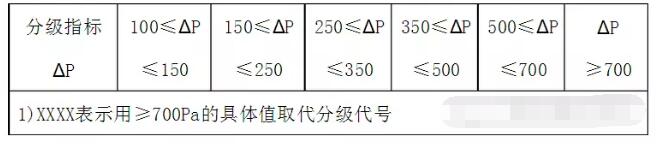

(一)風壓變形性能
1、風壓變形系指門窗在與其相垂直的風壓作用下，保持正常性能不發生任何損壞的能力。
北京地方標準中規定抗風壓性能低層、多層住宅建筑應不小于2500pa , 為4級，中高層、高層建筑應不小于3000pa,為5級
(二)空氣滲透性能
1、空氣滲透性能系指在風壓作用下，其開啟部分為關閉狀況的門窗透過空氣的性能。
3、氣密性能北京地方標準要求為4級
(三)雨水滲漏性能
1.雨水滲漏性能系指在風雨同時作用下，門窗透過雨水的能力。
3、水密性能北京地方標準要求為3級
(四)保溫性能
1.保溫性能系指在門窗兩側存在空氣溫度差條件下，門窗阻抗從高溫一側向低溫一側傳熱的能力。
北京地方標準外窗傳熱系數K不大于2.8W/(M².K) ,保溫性能為7級
(五)隔聲性能
1.隔聲性能是指通過空氣傳到門窗外表面的噪聲經過門窗反射，吸收和其他能量轉化后的減少量，稱為門窗的有效隔聲量。
快速路和主干路道路兩側50米范圍內臨街一側不小于30分貝，為3級次干路和支道路兩側50米范圍內臨街一側不小于25分貝，為2級
第四節：對鋁合金門窗生產加工圖的識別
1、技術部提供圖紙均為外視圖
2、陽臺窗所表尺寸均為鋁合金窗實際尺寸（詞條“實際尺寸”由行業大百科提供），不包括轉角尺寸
3、內開門窗用虛線表示，外開門窗用實線表示
4、開啟方式中交點表示合頁的位置，如圖所示：
第五節：設計門窗分格注意事項、設計重點
一、設計門窗分格注意事項
1、住宅建筑按層數化分為：1-3層為低層，4-6層為多層，7-9層為
中高層，10層以上為高層，高度超過100米時，為超高層
中高層、高層、及超過100米高度的住宅建筑嚴禁設計采用外平開窗。
采用推拉門窗時，窗扇必須有防脫落措施
2、在《住宅設計規范》GB50096——1999明確規定 低層、多層住宅的陽臺欄桿凈高不應低于1.05m， 中高層、高層住宅的陽臺欄桿凈高不應低于1.1m
3、窗臺的安全防護
(1)窗臺的高度應不低于0.8m(住宅 0.9m)
(2)低于規定窗臺高度的窗臺，應采用護欄或在窗下部設置相當于欄桿高度的防護固定窗作為防護措施，其高度不低于0.8(住宅 0.9m)
(3)防護固定窗的水平荷載由橫檔承受，落地窗應采用厚度大于6.38的夾膠玻璃，玻璃與框之間以結構膠連接
(4)窗臺高度低于0.45m，護欄或固定窗的高度從窗臺算起，窗臺高度高于0.45m， 護欄或固定窗的高度從地面算起，如有可踏面
(5)高度從可踏面算起窗臺可踏面指高度小于0.45 m，同時寬度大于0.15 m的凸出部位
4、門窗的采光和通風
(1)： 門窗的通風面積和活動扇數量要滿足建筑通風要求;同時門窗的采光面積也應滿足《建筑采光設計標準》(GB/T50033-2001)的規定和建筑設計圖的要求。《公共建筑節能設計標準》(GB 50189-2005)第4.2.4條規定：建筑外窗每個朝向的窗墻面積比均不應大于0.70。
(2)：臥室、起居室、廚房窗地面積比值為1/7
(3)：窗墻面積比:某朝向的外窗總面積與同朝向的墻面總面積之比
(4)：不同朝向的窗墻面積比:
A：南向：0.5
B：東南：0.35
C：北、西北、西、東北、東、西南：0.3
5、《住宅設計規范》 GB50096-----1999中明確規定
臥室、起居室、明衛生間的通風開口面積不應小于該房間地板面積的1/20
廚房的通風開口面積不應小于該房間地板面積的1/10，并不得小于0.6 M²
6、門窗的建筑安裝構造縫隙尺寸
縫隙尺寸即門窗安裝在已經砌成的墻體預留洞口中，門窗與洞口之間必須有一定的縫隙的尺寸。這種縫隙是根據建筑物墻體的裝飾方法、材料種類和施工要求而確定的。不同的裝飾方法和不同的裝飾材料，其洞口與門窗之間的縫隙尺寸見(表1-1)。
9、副框的安裝工藝流程為
彈線定位→ 門窗洞口處理 →防腐處理(副框)→副框洞中找中線→就位、調整、臨時固定→副框與墻體連接固定→副框與墻體間隙的處理→洞口飾面
10、建筑門窗無副框安裝(濕法作業)工藝流程為
彈線定位→ 門窗洞口處理 →防腐處理(鋁合金門窗)→門窗框洞中找中線→就位、調整、臨時固定→門窗與墻體連接固定→門窗框與墻體間隙的處理→洞口飾面→清理、嵌縫→門窗扇及亮窗玻璃安裝→五金件安裝、門窗啟閉調試→紗窗安裝
11、建筑門窗有副框安裝(干法作業)工藝流程(不適用于戶門、單元門)
線定位→ 門窗洞口處理 →絕緣（詞條“絕緣”由行業大百科提供）處理(鋁合金門窗)→副框洞中找中線→副框就位、調整、臨時固定→副框與墻體連接固定→副框與墻體間隙的處理→洞口飾面→門窗就位、調整間隙、啟閉調試、固定→清理、嵌縫→亮窗玻璃、紗窗安裝
12、平開窗開啟扇寬度600——750，高度為1200——1500
諾托T3OO系列：內開內倒窗最小寬度390，最小高度580
諾托ALU500系列：內開內倒窗最小寬度405，最小高度520
諾托ALU540系列：內開內倒窗最小寬度370，最小高度520
絲吉利婭LM2200--DK系列：內開內倒窗最小寬度375，最小高度550
絲吉利婭LM4200--DK系列：內開內倒窗最小寬度355，最小高度500
意大利吉斯：內開內倒窗最小寬度390，最小高度600
香港堅朗：內開內倒窗最小寬度370，最小高度600
香港立興：內開內倒窗最小寬度375，最小高度600
外懸窗窗扇寬度600——1200，高度為600——1500
推拉門門扇寬度600——1200，高度為2000——2400
平開門門扇寬度700——1000，高度為2000——2400
二、鋁合金門窗設計重點：
A、門窗的建筑設計
門窗是建筑的單元，是立面效果的裝飾符號，最終體現出建筑的特點。盡管不同建筑對門窗的設計有不同的要求，門窗大樣分格千變?nèi)f化，但我們還是可以找尋出一些規律。
1.門窗立面分格要符合美學特點，分格設計時，要考慮如下因素
(1)分格比例的協調性。就單個玻璃板塊來說，長寬比接近黃金分格比是美的，不宜設計成正方形和長寬比達1:2以上的狹長矩形。
(2)門窗立面分格既要有一定的規律，又要體現變化，在變化中求規律;分格線條疏密有度;等距離、等尺寸劃分顯示了嚴謹、莊重、嚴肅;不等距自由劃分則顯示韻律、活潑和動感。
(3)至少同一房間、同一墻面門窗的橫向分格線條要盡量處于同一水平線上，豎向線條盡量對齊。
(4)門窗立面設計時要考慮建筑的整體效果要求，比如建筑的虛實對比、光影效果、對稱性等。
B、門窗顏色的選配(包括玻璃和型材的顏色)
門窗的顏色的選配是影響建筑最終效果的重要一環。在確定顏色時要與建筑設計師、業主等多方共同商定，最終要有建筑設計師的簽字確認。
C、門窗的個性化設計
可以根據顧客的不同愛好和審美觀點，設計出獨特的門窗造型。
D、門窗的通透性
門窗立面在主視部位的視線高度范圍內(1.5m～1.8m左右)最好不要設置橫框和豎框，以免遮擋視線。有些門窗需要采用高透光率的玻璃或者要求具有較大的開闊視野，便于觀看室外風景。
E、安裝前的門窗保護
1.1 安裝前及安裝過程中的門窗保護
1.2門窗在安裝前放置的位置應是安全可靠的場所，并應采取保護措施，不得污染或損壞;
1.3門窗在安裝過程中應防止踏踩、磕碰、硬物劃傷及污染;嚴禁在門窗框、扇安裝腳手架、懸掛重物或作為運料通道，施工方的外腳手架不得頂壓在門窗框、扇或窗撐上，并應采取防護措施;

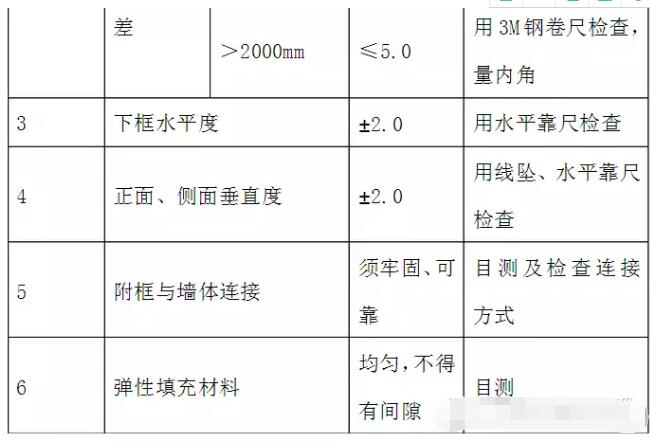

2、門窗框安裝尺寸允許偏差見下表
表一
F ：建筑外窗、外門和戶門進場后應進行抽樣檢測，合格后方可進行安裝施工
抽檢數量：單位工程建筑面積5000㎡(含5000 ㎡)以下時，同一生產廠家的建筑外窗抽檢有代表性的1組，每組為3樘試件(同系列、同規格、同分格形式);戶門抽檢1樘
抽檢數量：單位工程建筑面積5000㎡以上時，同一生產廠家的建筑外窗抽檢有代表性的2組，每組為3樘試件(同系列、同規格、同分格形式);戶門抽檢2樘
檢測項目：建筑外窗的抗風壓性能、水密性能、氣密性能;戶門安全性能
第六節：下單注意事項
一、門窗二次深化設計方案，必須經過技術部校對、審核窗型是否合理，是否有新開模的型材，校對、審核給技術部一定的時間
二、技術員前期備料階段必須到現場核對洞口尺寸，備料時提供技術部副框、主框加工尺寸備料
三、下單統一編號為2008------工044-------XM -------01
四、下單時嚴格按技術部提供的大樣圖的格式下單，見下說明
1、所提供圖紙均為外視圖，內開為虛線，外開為實線
2、陽臺均為外徑尺寸，并畫陽臺平面示意圖。
3、所提供的圖紙簽字齊全
4、提供圖紙尺寸全部標清，開啟扇大小盡可能保持一致
5、提供A4圖紙一份，電子圖一份(所有線層均為白色)
6、所提供的圖紙如下：
說明如下：
A、窗號要標明
B、鋁材標明廠家、系列、表面處理方式、顏色
C、位置要標明
D、玻璃要標清，中空玻璃的規格、夾膠玻璃的規格、鋼化與非鋼化分開
E、數量要標明
F、五金標明廠家，型號盡量標清，如采用大執手、小執手等。執手安裝位置。
G、備注表明：方向標明、是否打水孔、是否帶隱紗以及隱紗的材質、與墻體的固定方式要標清、如有特殊情況標明固定件、脹絲的長度、玻璃打膠、上膠條標清。如采用固定件注明采用小脹絲還是射釘（詞條“射釘”由行業大百科提供）。
H、變更注明變更原因，并找相關領導簽字。盡量避免電話通知。
7、注明窗臺高度，以此確定下亮玻璃是否采用安全玻璃。如下圖
為了更有效的提高各部門的工作效率，我們應根據統一標準、規范下生產加工圖、備料單，盡量避免來回得通電話，浪費時間。請工程部在下圖時嚴格按以上要求下達生產加工圖、備料單。
五、下單的大樣圖統一放在技術部的共享文檔
六、下單的批次減少，集中下單，必須按工程進度下單
七、現場有甲方變更，變更恰商給技術部一份，技術員下單錯誤時注明原因，此單必須找閔總簽字，閔總簽字完畢方可下單
八、現場技術員設計方案簽字完畢，設計方案交技術部，技術部提前做備料的準備工作
九、現場技術員最后一次下單注明
第七節：設計方案
一、設計方案的組成
1、封面
2、目錄
3、設計說明
4、建筑平面圖
5、建筑立面圖
6、門窗大樣圖
7、門窗標準節點
8、計算書
二、建筑平面圖為1001 ，建筑立面圖2001 門窗大樣圖3001 門窗標準節點4001
三、注意事項
1、設計說明中內容必須與招標文件的相符合，主要是型材的系列、玻璃的配置、五金件的選用、鋼副框表面處理方式、是否帶隱紗
2、門窗大樣圖圖層必須是白色圖層、注意備注中的內容，大樣圖標注用50A標注
3、門窗標準節點中圖與節點對應，視口用1：2的比例，標注用1-W 的標注方式，上面為室內、下面為室外，左面為室內，右面為室外
4、安裝節點中上、下、左、右共四個節點，視口用1：1的比例， 標注用1-W的標注方式
