本篇文章內(nèi)容由[中國(guó)幕墻網(wǎng)]編輯部整理發(fā)布：
鋼化玻璃自爆多發(fā)生在夏天。這是為什么?
自爆和溫度之間又有怎樣的聯(lián)系？近時(shí)，一個(gè)叫“好奇實(shí)驗(yàn)室”的小組，做了一組詳細(xì)的鋼化玻璃的極限高溫測(cè)試。中國(guó)幕墻網(wǎng)ALwindoor.com全文轉(zhuǎn)載了實(shí)驗(yàn)的圖文過(guò)程，讓我們一起來(lái)看看吧！
三伏天，太陽(yáng)直曬玻璃最高溫度在65℃左右。

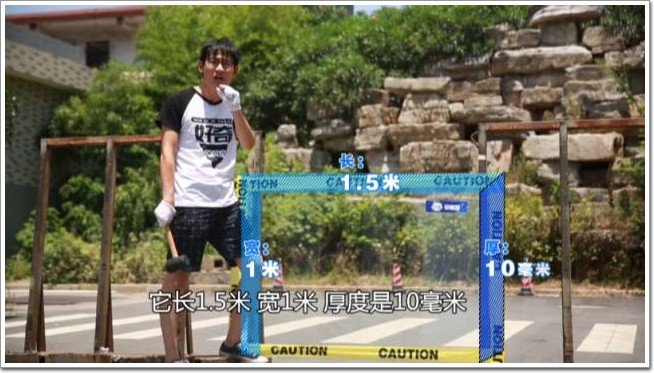

我們實(shí)驗(yàn)用的是經(jīng)過(guò)檢驗(yàn)合格的鋼化玻璃，長(zhǎng)1.5米，寬1米，厚10毫米，通常寫(xiě)字樓的幕墻用的也都是這類(lèi)厚度的鋼化玻璃。

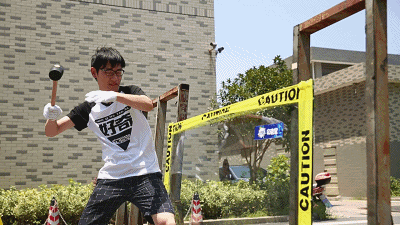

大史先用錘子猛敲了幾下鋼化玻璃，玻璃完好無(wú)損。

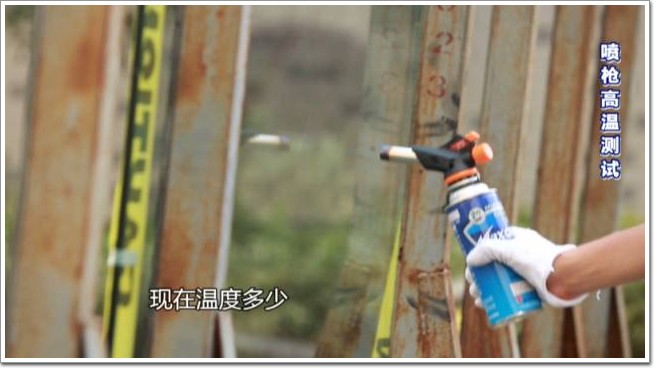

接下來(lái)開(kāi)始用噴槍烤玻璃
溫度上升到180℃時(shí)雖然看不到火焰的情況，但是一陣陣的熱浪沖著大史撲過(guò)去。
鋼化玻璃在大史的噴槍下面已經(jīng)烤了10多分鐘，玻璃溫度也到了300℃，但是玻璃一點(diǎn)問(wèn)題都沒(méi)有。
熱成像儀記錄到的最高溫度有301℃，已經(jīng)完全超過(guò)了平時(shí)太陽(yáng)照射的溫度。
這也就說(shuō)明，太陽(yáng)暴曬不會(huì)讓鋼化玻璃自爆
那么對(duì)于鋼化玻璃自爆，還有一種說(shuō)法是室外艷陽(yáng)高照，室內(nèi)開(kāi)著空調(diào)涼風(fēng)嗖嗖，一冷一熱交替所導(dǎo)致。
大史繼續(xù)烤這塊玻璃，再用涼水直接往上潑。
300℃高溫狀態(tài)下，鋼化玻璃急遇涼水只是冒了一點(diǎn)煙，也沒(méi)有發(fā)生爆裂。
實(shí)驗(yàn)小組發(fā)現(xiàn)：鋼化玻璃要經(jīng)過(guò)鋼化爐高溫，達(dá)到620到640℃的高溫煅燒之后出來(lái)再進(jìn)行急劇降冷，經(jīng)過(guò)特殊的工藝處理，一般的溫度是不會(huì)導(dǎo)致鋼化玻璃自爆的。
鋼化玻璃自爆的根本原因取決于原片，因?yàn)樵谋旧砗须s質(zhì)——硫化鎳，雜質(zhì)和氣泡越多，自爆率就越高。

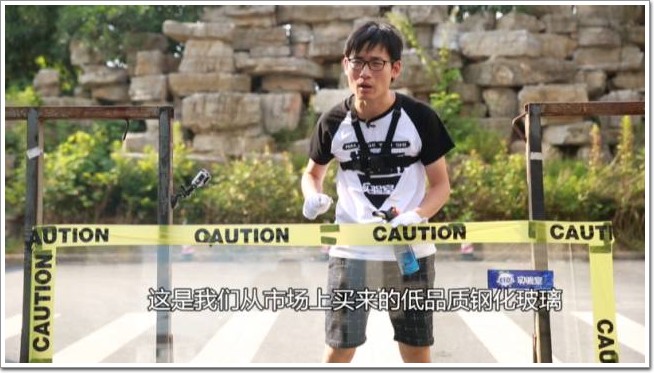

下面用價(jià)格比較便宜，有明顯雜質(zhì)的低品質(zhì)鋼化玻璃繼續(xù)實(shí)驗(yàn)

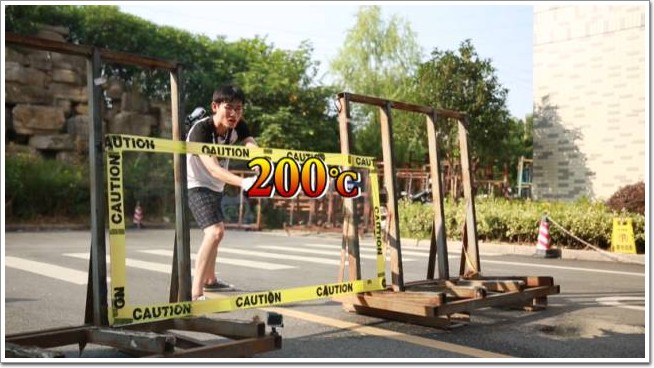

鋼化玻璃溫度升高了200℃，用涼水潑向玻璃
當(dāng)涼水沾到玻璃，不到2秒的時(shí)間，整塊玻璃破裂，癱塌在一地。

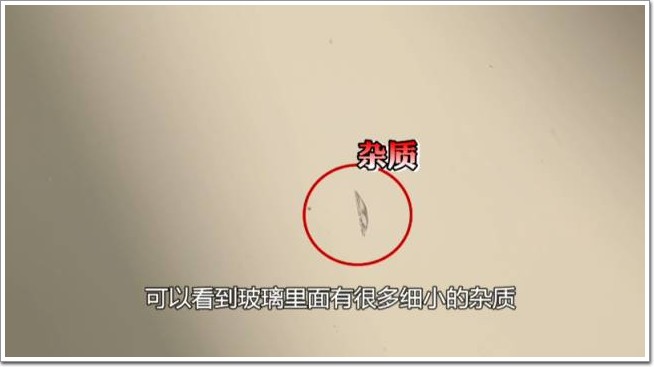

實(shí)驗(yàn)小組發(fā)現(xiàn)：這塊玻璃原材料里面有硫化物結(jié)石，經(jīng)過(guò)實(shí)驗(yàn)冷熱膨脹以后，硫化物結(jié)石引起玻璃產(chǎn)生微裂紋，從而導(dǎo)致玻璃自爆。
冷熱不均是鋼化玻璃自爆的誘因，根本原因還是玻璃品質(zhì)不達(dá)標(biāo)。玻璃原片有雜質(zhì)，受溫差影響，就會(huì)改變整片玻璃的應(yīng)力，產(chǎn)生自爆。
除了內(nèi)在雜質(zhì)過(guò)多，設(shè)計(jì)和施工對(duì)玻璃自爆也有關(guān)系。
兩塊鋼化玻璃，相同的尺寸，相同的厚度，都是經(jīng)過(guò)檢驗(yàn)合格的產(chǎn)品。

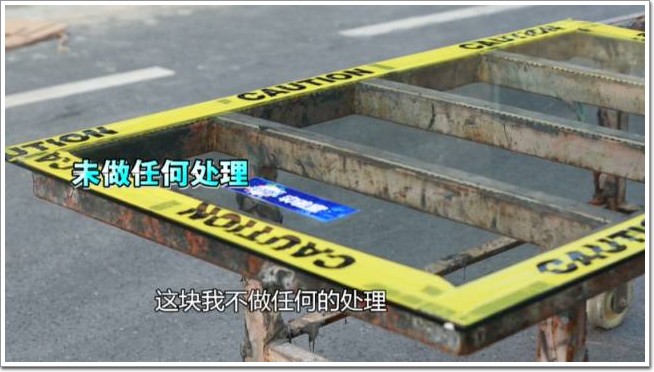

一塊不做任何的處理
另一塊對(duì)4個(gè)角進(jìn)行加固，3個(gè)松1個(gè)緊，來(lái)看看玻璃的堅(jiān)固程度會(huì)不會(huì)有區(qū)別。

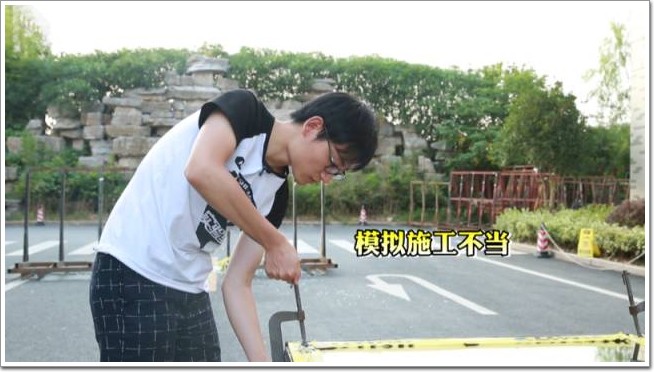

安裝加固鋼化玻璃時(shí)，要求四周受力均勻。但大史故意在其中一個(gè)角擰緊螺絲，來(lái)模擬施工不當(dāng)?shù)那闆r。
沒(méi)做任何處理的鋼化玻璃了很多下都沒(méi)破

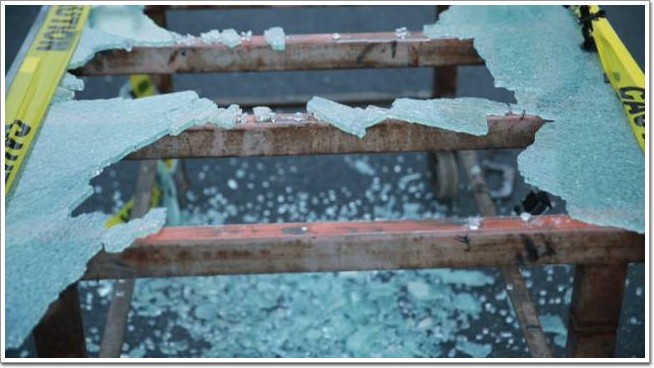

有螺絲的鋼化玻璃兩錘就碎了
所以，看上去很堅(jiān)固耐用的鋼化玻璃，只要應(yīng)力結(jié)構(gòu)發(fā)生改變，就會(huì)變得非常脆弱。
現(xiàn)代玻璃生產(chǎn)技術(shù)不能完全消除硫化鎳雜質(zhì)的存在，夏天又是幕墻構(gòu)件最容易變形的季節(jié)，多重原因之下，鋼化玻璃就容易發(fā)生自爆。
鋼化玻璃自爆原因分析與解決方法(2012版)
鋼化玻璃自爆原因分析與解決方法(2016版)
注：本視頻最后提到的“凌空3米，必須選用夾膠玻璃”，是對(duì)《建筑玻璃應(yīng)用技術(shù)規(guī)程》理解上的錯(cuò)誤解讀，《規(guī)程》中表達(dá)的是“離地面3米”,表示玻璃面板尺寸較大時(shí)，應(yīng)采用夾膠玻璃。
《建筑玻璃應(yīng)用技術(shù)規(guī)程》中僅對(duì)建筑物需要以玻璃，作為建筑材料的下列部位時(shí)，必須使用“安全玻璃”的規(guī)定：
(一)7層及7層以上建筑物外開(kāi)窗;
(二)面積大于1.5m2的窗玻璃或玻璃底邊離最終裝修面小于500mm的落地窗;
(三)幕墻(全玻幕除外);
(四)傾斜裝配窗、各類(lèi)天棚(含天窗、采光頂)、吊頂;
(五)觀光電梯及其外圍護(hù);
(六)室內(nèi)隔斷、浴室圍護(hù)和屏風(fēng);
(七)樓梯、陽(yáng)臺(tái)、平臺(tái)走廊的欄板和中庭內(nèi)攔板;
(八)用于承受行人行走的地面板;
(九)水族館和游泳池的觀察窗、觀察孔;
(十)公共建筑物的出入口、門(mén)廳等部位;
(十一)易遭受撞擊、沖擊而造成人體傷害的其他部位。
本款第十一項(xiàng)是指《建筑玻璃應(yīng)用技術(shù)規(guī)程》JGJ113和《玻璃幕墻工程技術(shù)規(guī)范》JGJ102所稱(chēng)的部位。
中國(guó)幕墻網(wǎng)ALwindoor知識(shí)百科：安全玻璃，是指符合現(xiàn)行國(guó)家標(biāo)準(zhǔn)的鋼化玻璃、夾層玻璃及由鋼化玻璃或夾層玻璃組合加工而成的其他玻璃制品，如安全中空玻璃等。單片半鋼化玻璃(熱增強(qiáng)玻璃)、單片夾絲玻璃不屬于安全玻璃。
