幕墻門窗工程項目減少，資金短缺已成為新常態(tài)。當開發(fā)速度放緩，進度款緊張的時候，總有些開發(fā)單位和施工方喜歡在材料質(zhì)量上找點茬。玻璃安裝后的成像變形問題就成了最好扯的對象。

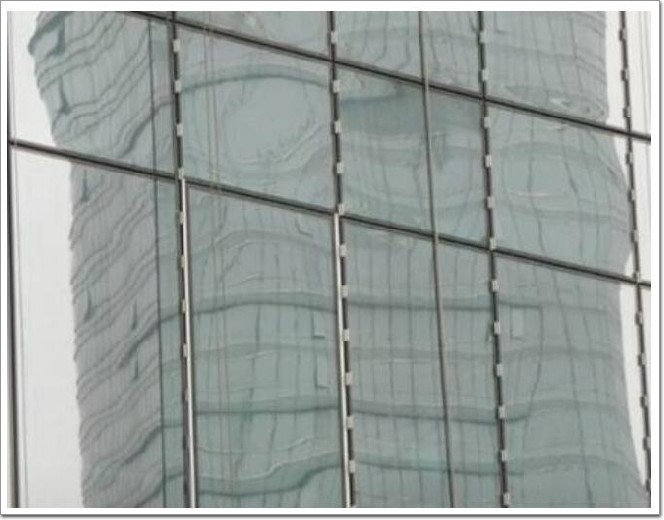

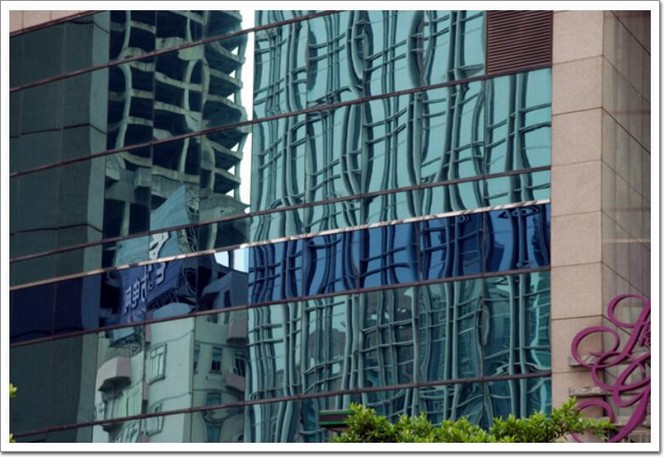

然而引起玻璃成像失真的原因很多，各種因素對失真的影響也不同。一般很難分清楚玻璃成像失真的具體原因，所以很多時候都歸結(jié)于“鋼化變形”。
今天，我們就來聊聊哪些因素會引起所謂的鋼化變形。
玻璃原片與加工因素
原片 我們通常看到的玻璃成像都是光學(xué)穿過玻璃被反射回來的影像。衡量原片光學(xué)變形的是斑馬角，我國的浮法玻璃（詞條“浮法玻璃”由行業(yè)大百科提供）標準要求建筑級玻璃斑馬角達到50度，汽車級和制鏡級的玻璃要求60度以上。而國外高檔浮法玻璃的斑馬角可以達到70度以上，由于我國的浮法玻璃技術(shù)和質(zhì)量意識的問題，這項指標一般在45~65度之間，質(zhì)量差的甚至低于40度。
原片的斑馬角對成像變形的影響是基礎(chǔ)性的，脫離原片斑馬角只講鋼化變形是耍流氓。
鋼化 鋼化是對原片進行二次熱處理的過程。鋼化過程中的畸變確實對成像影響較大。一般鋼化玻璃中部如果出現(xiàn)畸變可以認為是工藝控制出現(xiàn)嚴重問題。平行于玻璃鋼化硅棍方向波形（詞條“波形”由行業(yè)大百科提供）變形一般都可以控制在國標2‰的三分之一以下，即6㎜鋼化玻璃0.2㎜，比較好的鋼化爐可以控制在0.15㎜。
實際上如果鋼化弓形度控制1‰，波形度控制在0.15mm，再采用寬邊進爐措施的話，成品的最終變形與鋼化生產(chǎn)的關(guān)系并沒我們想象的那么大。
中空 中空玻璃合片后的凸起或凹陷對玻璃成像變形影響很大。一般情況下空氣中含有1-4%的水蒸氣，濕度越大水蒸氣含量越多。中空玻璃生產(chǎn)完成后，分子篩吸收掉大部分密封到中空內(nèi)的水蒸氣后，中空玻璃常呈現(xiàn)凹陷狀。當然水平打膠（詞條“打膠”由行業(yè)大百科提供）壓凹應(yīng)該是加工質(zhì)量控制問題。
中空玻璃生產(chǎn)線合片房的目的就是控制合片時的濕度和溫度，很可惜絕大部分企業(yè)的中空合片房都是流于形式。
設(shè)計選型因素
玻璃厚度 目前國內(nèi)在設(shè)計玻璃進行擾度計算時，一般按最大風(fēng)壓負荷的1/60控制。實際國際上一般是按1/90~1/120來進行核算。這種算法導(dǎo)致我們國內(nèi)選用玻璃都比較薄。而玻璃越厚剛性越好，相同情況下成像變形越小。這也是為什么國外包括香港，幕墻玻璃看起來平整度比較好的原因，一般他們的幕墻玻璃都是10 ㎜的居多。
反射率 反射率越高的玻璃成像越清晰，事實上從觀察上也更容易看到玻璃的變形。
長寬比 玻璃長寬比太大容易產(chǎn)生扭曲變形，長寬比太接近1:1則容易出現(xiàn)鍋底形。最佳的長寬比一般認為是2:1.
環(huán)境因素
對于中空玻璃來說，腔體內(nèi)空氣受到溫度、壓力等變化的影響膨脹或收縮，對中空玻璃成像的影響也是很大。
氣溫 中空內(nèi)空氣溫度升高或降低15度，密封在中空玻璃內(nèi)部空氣體積將膨脹或收縮5%。
氣壓、海拔高度 大氣壓力隨著高度而變化;高度每增加610m，大氣壓力就降低1Psi(6900N/㎡);從另外角度講，高度每增加610米，對610*1220mm的中空玻璃來說，則相當于從玻璃的內(nèi)部給每片玻璃上施加了約520kg的壓力。
為了避免氣壓變化導(dǎo)致的中空玻璃變形，一般建議制造地點與使用地點之間海拔高度差超過610m時，需要在中空玻璃上加毛細管。
安裝因素
安裝受力 玻璃安裝過程中如果有力作用在玻璃上，玻璃版面會發(fā)生變形從而影響成像。
安裝平整度 玻璃安裝時的水平度和垂直度影響單片玻璃的成像效果;幕墻隔片玻璃的平整度和一致性影響幕墻整體的成像效果。
成像環(huán)境 規(guī)則的幾何圖形在玻璃上的成像看出的變形最為明顯;輪廓線不明顯的圖像成像變形不明顯;沒有背景圖案就看不出玻璃成像變形。
延伸閱讀：點擊查看 http://m.7776788.com/info/2014-9-25/37874-1.htm
