1.1、建筑幕墻的定義
建筑幕墻：
由面板與支承結構體系(支承裝置與支承結構)組成的、可相對主體結構有一定位移能力或自身有一定變形能力、不承擔主體結構所受作用的建筑外圍護墻。(出自GBT21086《建筑幕墻》)
最早出現的玻璃幕墻是在1917年美國舊金山的哈里德大廈。而真正意義上的玻璃幕墻是上世紀五十年代初美國建成的紐約利華大廈。我國第一個采用玻璃幕墻的工程是1984年建造的北京長城飯店。

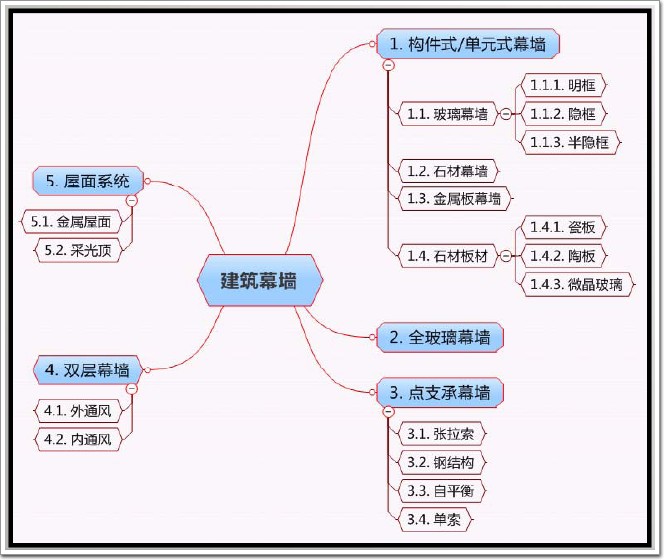

1.2、建筑幕墻的分類
建筑幕墻如何分類?
1.3、建筑幕墻的性能
建筑幕墻幕墻的功能要求：
光：既有柔和明亮的采光，又要光輻射產生熱量及避免反射光影響周圍環境。
風：既要有良好的自然通風，又要抵御大風、廢氣、沙塵的侵襲。
水：既要有嚴密的防水標準，又要以等壓及雨幕原理設置排水通道。
熱：既要冬季保溫，又要夏季隔熱，阻斷陽光的熱輻射(控制熱傳導系數、遮陽系數)
力：既要有受力安全的強度，又要具備作用變形的適應能力，還要兼顧成本的需要。
同時作為維護結構幕墻，還需要具備防火（詞條“防火”由行業大百科提供）、防雷、隔聲、防撞、防蟲、防塵、防腐蝕（詞條“防腐蝕”由行業大百科提供）等等方面的性能要求。
建筑幕墻工程主要設計、驗收規范：
• 《建筑幕墻》GB/T21086-2007
• 《玻璃幕墻工程技術規范》JGJ102-2003
• 《金屬與石材幕墻工程技術規范》JGJ133-2001
• 《建筑裝飾裝修工程質量驗收規范》GB50210-2001

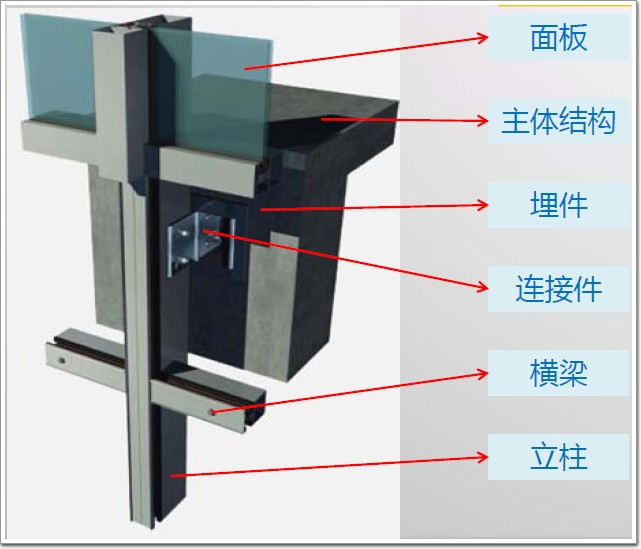

2.1、建筑幕墻的構成
框架幕墻為例
2.2、建筑幕墻的分類-構件式幕墻連接

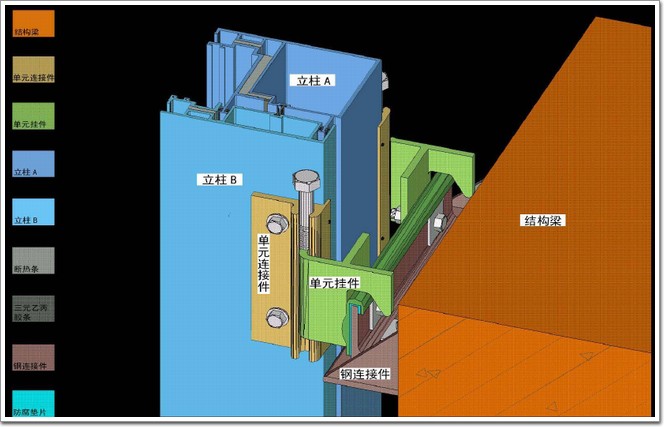

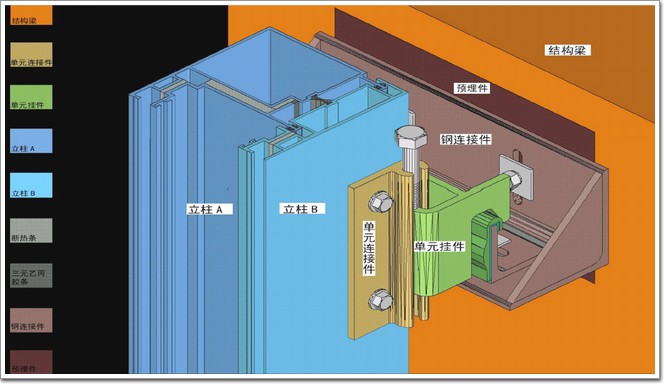

2.3單元式幕墻的一般構造
2.4單元式幕墻的一般構造
2.5單元式幕墻的一般構造

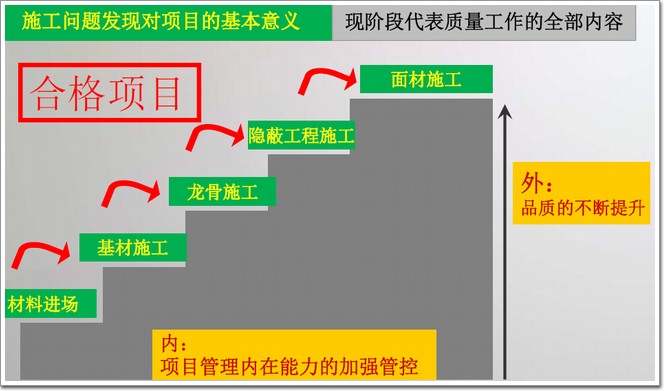

幕墻施工階段--是確保質量的根本
3.1、幕墻施工
檢查標準!!基于設計，源于規范。
施工過程需要關注什么?
龍骨及基材施工問題
材料進場
1、鋼龍骨(壁厚、表面處理（詞條“表面處理”由行業大百科提供）)
2、錨栓(選用品牌)
3、后置埋板(板厚、規格尺寸、開孔邊心距、長腰孔)
基材安裝
1、化學錨栓埋設(錨孔距邊、有效錨深、試驗抽樣)
2、后補埋板埋設(預埋件糾偏、限位措施、埋件補強)
龍骨加工
1、龍骨鉆孔加工(鉆孔工藝、定位精度)
2、二次防腐處理(截料端口、焊縫連接)
龍骨安裝
1、立柱安裝工藝(立柱受力模型、層間伸縮縫、栓接構造、布置間距、立柱朝向)
2、橫梁（詞條“橫梁”由行業大百科提供）安裝工藝(橫梁受力模型、栓接構造、點焊連接、標高偏差、石材線條龍骨缺失)隱蔽工程
3、防火構造(防火鐵皮厚度、巖棉（詞條“巖棉”由行業大百科提供）厚度、防火密封膠)
4、防水構造(防水透氣膜鋪裝、首層披水構造)
5、特殊構造(主體變形縫（詞條“變形縫”由行業大百科提供）處、排水管處)
6、避雷構造(避雷材料、引下線（詞條“引下線”由行業大百科提供）設置、均壓環設置、連接方式)
面板施工問題
材料進場
1、不銹鋼掛件(牌號、材質)
2、石材用膠(送檢復試)
3、不銹鋼螺栓(材質、螺桿長度)
4、石材面板(板厚公差、拼接工藝、槽孔工藝尺寸)
四性試驗
1、試驗?zāi)Ｐ?模型層高、立柱受力模型、面板分格尺寸)
2、試驗過程(檢測步驟、加載時長)
3、測完拆檢(系統內部構造、密封措施)
面板安裝
1、掛接構造(粘接用膠、注膠工藝、干掛件選用、線條背栓改挑掛件、干掛改粘接、大裝飾線條連接)
2、安裝精度(標高偏差、膠縫偏差、平整度)
3、排水構造(窗臺泛水坡度、屋頂泛水坡向、吊頂（詞條“吊頂”由行業大百科提供）滴水)
成品保護
1、石材面板(包裝方式、碼放措施、防護場地)
2、膠類材料(存放環境)
安全質量是幕墻命脈
常用建筑幕墻施工問題要點介紹
一、材料進場
1、材料進場前
“樣板先行”：建立樣板制度，便于對幕墻質量實施過程監控，確保產品滿足設計功能和品質要求。材料封樣應在合同簽署之前完成。

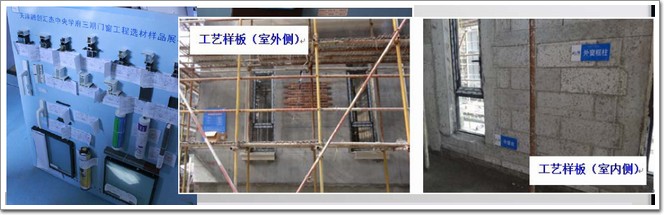

樣板包含材料樣板和工藝樣板共二種：
A)材料樣板：明確材料的品牌、規格型號和性能指標，杜絕施工過程中的材料代用現象，有效防范投訴風險和安全風險。材料封樣應在合同簽署之前完成。
B)工藝樣板：展示視覺效果、防滲構造、施工工藝和收口做法，引領后續大面的標準化施工，有效降低滲漏風險。施工單位進場伊始就需要進行。
2、材料進場后
易出現問題：
1)不銹鋼材質

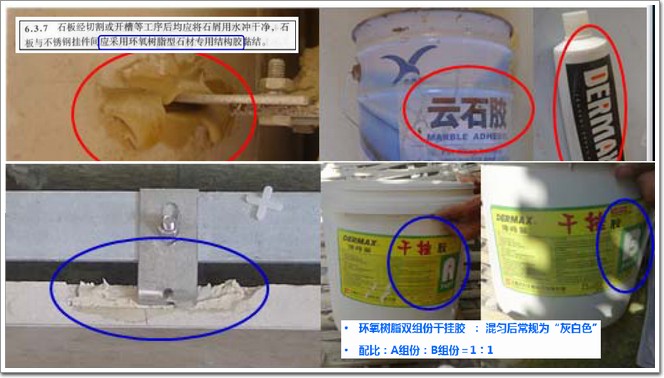

2)石材用膠
《JGJ133—2001 金屬與石材幕墻工程技術規范》
不銹鋼掛件應選用
304奧氏體不銹鋼材質;室外開放式石材鏈接應選用316奧氏體不銹鋼。

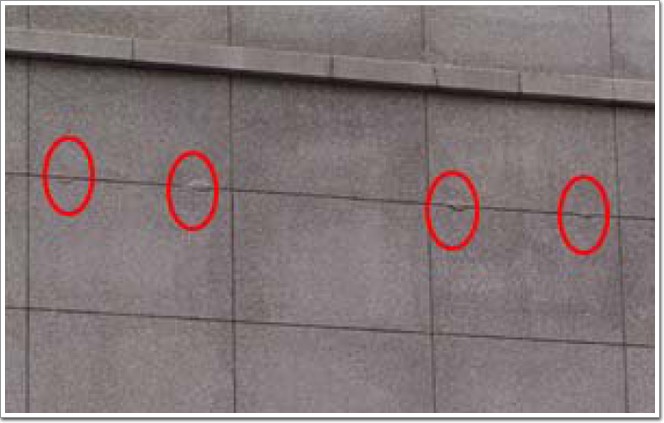

易銹金屬掛件脹壞石材面板示意圖
云石膠： 混勻后常規為“米黃色”配比：膠水：固化劑=100︰3
《嵌縫膠耐污染檢測報告》

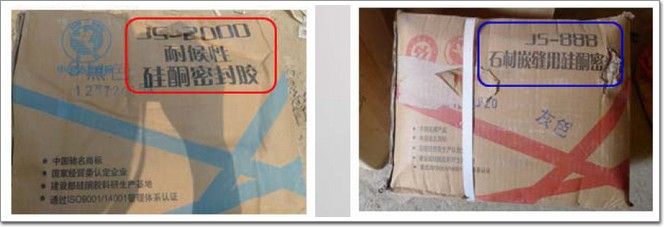

玻璃幕墻密封膠 石材嵌縫專用密封膠
相比玻璃幕墻密封膠，石材嵌縫專用密封膠的耐污染性能更優異，后期可有效降低密封膠對石材板面的污染。
易出現問題：
2)嵌縫膠的選用：
不合格表現：膠的選用不正確，污染石材。
膠的施工‐選用
易出現問題：
3)螺栓的選用：
提醒：背栓要有化學成分檢驗報告
不合格表現：螺栓肉眼觀察已經生銹，非不銹鋼，不符合要求;
易出現問題：
4)材料壁厚：
《JGJ133‐2001金屬與石材幕墻工程技術規范》第5.7.1條
2 鋼型材截面主要受力部分的厚度不應小于3.5MM;
不合格表現：設計F60*40*4矩形鋼管實測壁厚D1=3.3mm，不符合規范。
端部實測壁厚4.1mm，角部實測壁厚3.4mm。屬“非標鋼材”
