3.4 單元式幕墻防雷設計

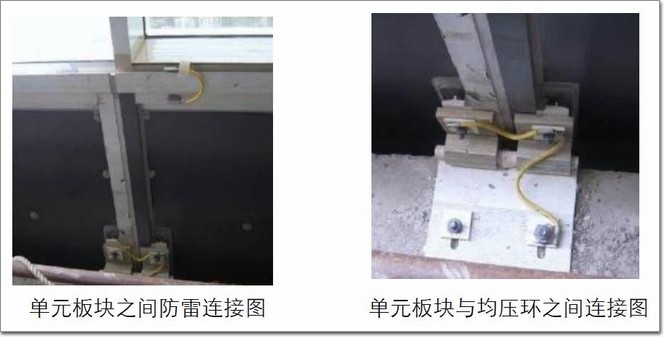

菲莉中心屬于第三類防雷建筑物，由于單元幕墻每個板塊相對獨立，而且單元幕墻上的構件比較多，需要把每一個單元板塊本身做成一個連通的電氣電路。單元層間相鄰板塊之間設計40×2鋁板連接相鄰單元公母豎框。在連接均壓環所在層的單元板塊需要在所有橫豎框連接處通過鋁質截面積不宜小于30mm2鋁角碼（詞條“角碼”由行業大百科提供）連接確保整個單元內部形成一個電器通路。(如圖所示)
3.5 單元式幕墻板塊的更換
在設計單元體的時候要考慮到單元體維護和更換的方向性，還要保證單元系統能夠具備一定的抗變形能力。在單元板塊更換的設計上尚未有很好的解決辦法，單元體的維護和更換很難，特別是更換。單元體左右、上下都是插接的，可以把它鋸掉取出。但是單元板塊如何實現重新安裝?這部分的設計要點還尚需要進一步的探討、研究。
3.6 單元式幕墻擦窗機的設計
在幕墻系統設計時要充分考慮擦窗機的安裝和設計，我們?cè)诜评蛑行拇髲B幕墻設計時在考慮屋面平面布置及節約成本的前提下選擇了立柱回轉式擦窗機系統。
4.1 玻璃的選擇
菲莉中心大廈對于采光及舒適度要求均較高，菲莉中心屬于超高層幕墻，為了降低玻璃雨形成的幾率，在幕墻設計時選擇了8+12A+8雙銀Low-E中空鋼化超白玻璃，選擇超白玻璃的主要原因有以下幾點：
(1)玻璃的自爆率低
由于超白玻璃原杅料中一般含有的硫化鎳（詞條“硫化鎳”由行業大百科提供）等雜質較少，在原料熔化過秳中控制的精細，使得超白玻璃相對普通玻璃具有更加均一的成分，其內部雜質更少，從而大大降低了鋼化后可能自爆的幾率。
(2)顏色一致性
由于原料中的含鐵量僅為普通玻璃的1/10甚至更低，超白玻璃相對普通玻璃對可見光中的綠色波段吸收較少，確保了玻璃顏色的一致性。
(3)可見光透過率高，通透性好
超白玱璃具有大于91.5%的可見光透過率，具有晶瑩剔透的水晶般品質。
(4)紫外線透過率低
超白玻璃對紫外波段的吸收更低，可有效降低紫外線的通過。
4.2 型材的選擇
鋁型材設計采用閉腔，大大提高了型材的局部抗扭能力和整體側向扭轉屈曲的抵抗力。型材寬度分別為180mm、90mm兩種，公母料配合深度分別為19.5mm、15mm兩種，此系統水平方向三維調節量為±33mm，上下微調±6mm，整個三維調節量滿足要求。本工秳標準層間梁的高度為800mm，龍骨設計為雙跨梁計算模型。
4.3 石材的選擇
由于菲莉中心所在海邊地理環境，受臺風、海水等影響，對于石材表面處理具有非常嚴格的要求。天然石材力學性能離散性大，方向性強，均勻性差，存在有肉眼看不見的空隙及明顯戒隱性的裂紋，吸水、吸油性強，易被污染。為了防止石材污染，我們?cè)O(shè)計時要求對石杅迕行“浸泡式”防護處理，浸泡時間為2-3小時，在石材表面形成有效的防護膜，對石材的耐腐蝕性、防水性、防污性起到了至關重要的作用。
