看設計師如何完成世界上最大的懸挑結構建筑

　　本篇文章內容由[中國幕墻網]編輯部整理發布：

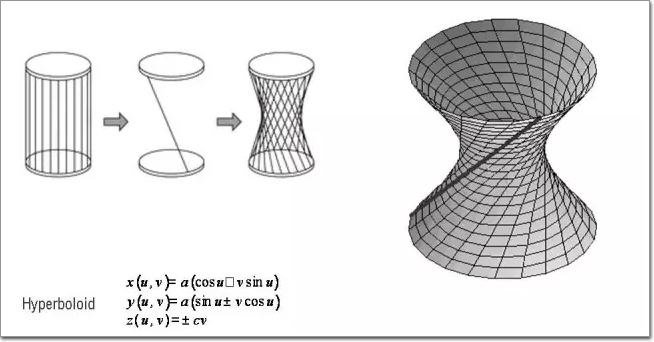

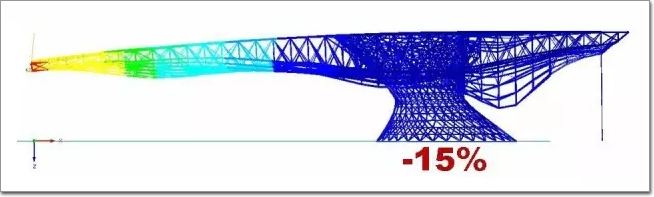

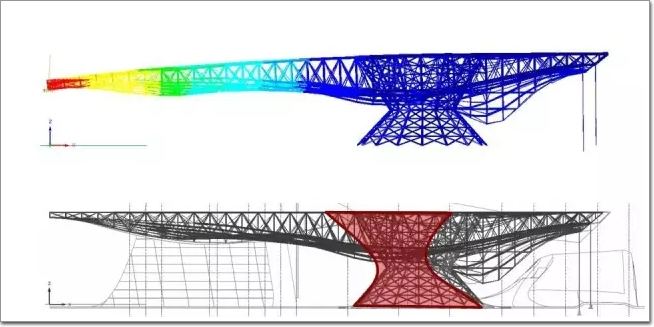

　　其具體的扭曲度和形態，需要通過參數化建模，來模擬其形態和受力狀況的關系。根據結果，我們對雙曲體進行了適當變化，向前端傾斜，這樣能夠減少懸挑長度，同時順應其受壓方向，有效降低了形變。

　　這一部位也是由大量鋼材組成的巨大鋼結構完成的。

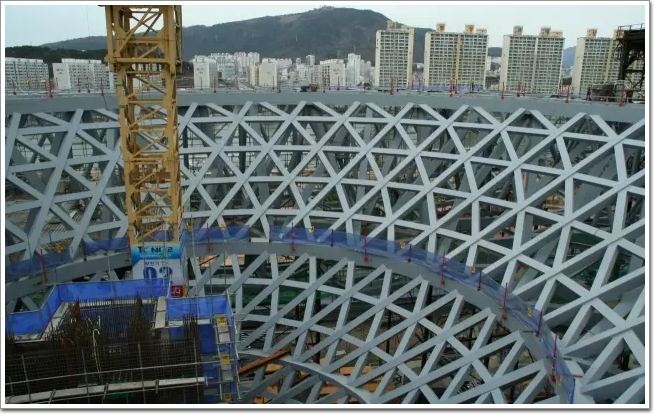

　　雙曲螺旋結構的施工狀態

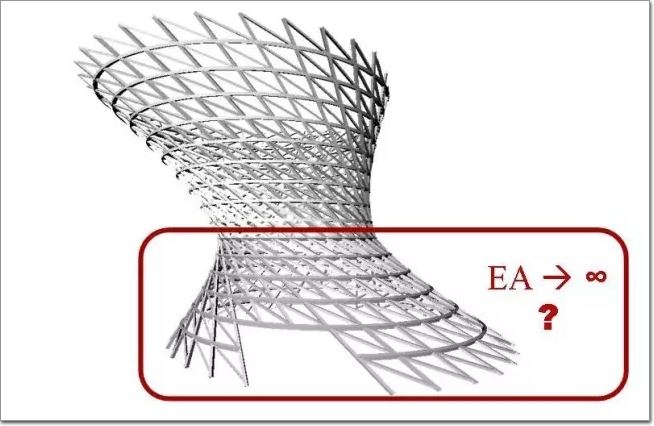

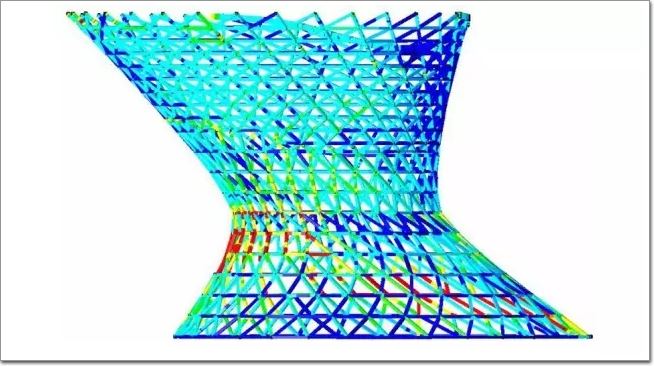

　　雙曲螺旋體量在受力上存在一些弱點。通過對形變的模擬可以發現，螺旋結構在向內凹的區域會受到向內擠壓，而在外側會受到過多的拉力。由于拉力和壓力較大，在彈性模量，也就是材料本身特性不發生改變的情況下，結構工程師已經不可能通過擴大截面來解決問題了。

　　這時，我們不得不回到方案最初的階段，了解建筑師當時要堅持的是什么，結果發現在方案階段，螺旋體量的底部原本并非透明，而是一個實體。

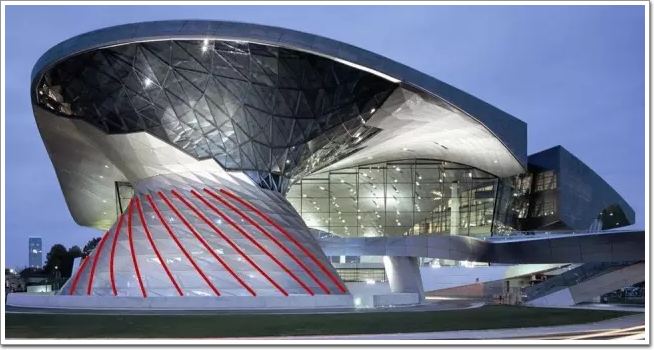

　　修改后的方案效果圖與投標效果圖對比

　　因此我們決定在受力最大的部分采用鋼筋混凝土的壓力環。在壓力環的下面也不再用鋼網架，而是采用片狀混凝土結構。通過這一措施，該體量的形變減少了25%。

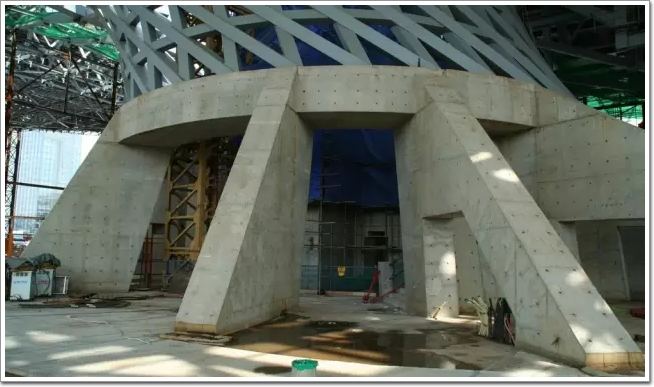

　　通過施工現場的照片我們可以發現，計算機模擬的片狀結構實際體量非常巨大。

巨大的片狀結構

· 結構單元交接 ·

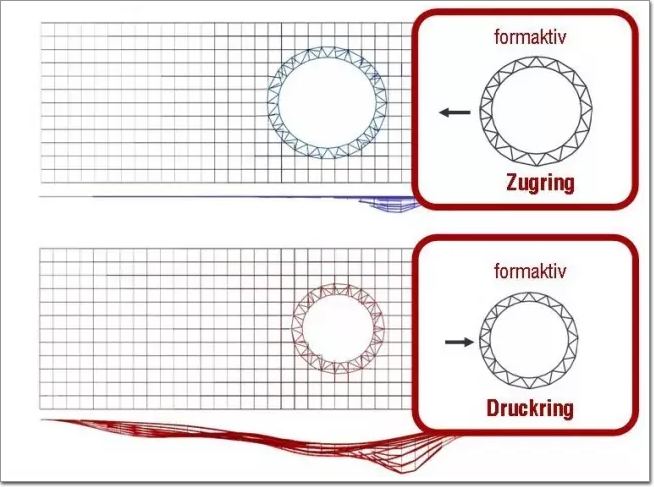

　　屋頂空間桁架與雙曲圓錐兩種不同結構單元的交接處，由于也同時承受著巨大的壓力和拉力，因此分別增加了上部的拉力環和下部的壓力環。

　　在屋頂桁架和雙曲圓錐交接處增加兩個環狀結構

　　上部環承受拉力，下部環承受壓力
