大多數工程在主體鋼結構施工時，幕墻結構形式尚未最終確定，導致鋼結構加工時無法提前將幕墻用的錨固鋼板預先焊接在鋼結構構件上。或者由于商務方面的問題，即使幕墻錨固方案已確定，也會導致在總包施工時無法完成幕墻錨固鐵件施工。本項目也不例外，由于幕墻設計方案滯后，導致鋼結構施工時無法提前完成幕墻用錨固鋼板施工。而現場混凝土樓板也不能滿足預埋的要求，故幕墻用錨固件（詞條“錨固件”由行業大百科提供）只能在現場進行后施工。經與設計院結構工程師、監理公司、總包方反復研究討論，并在現場鋼結構焊接進行測試試驗，選擇對主體鋼結構影響最小的施工方法實現后錨固鋼板的焊接施工連接，最終確定后錨固鋼板施工須達到如下要求：(1)后錨固鋼板選用12厚鋼板肋板焊接在主體鋼結構的H形鋼柱及鋼梁的翼緣之間的腹板上，不得單獨焊接在翼緣板邊。(2)焊縫高度為4~6mm，焊縫必須分段焊接，連續施焊的長度不得超過100mm。(3)施工順序為沿鋼構（詞條“鋼構”由行業大百科提供）件中心線對稱焊接，焊接部位按鋼結構的防腐要求補刷防腐漆及防火涂料。(4)幕墻與主體鋼結構之間的連接必須為螺栓鉸接，不得為全焊接剛接連接，即幕墻與主體鋼結構之間的連接件（詞條“連接件”由行業大百科提供）必須一端是焊接另一端為螺栓連接;
3D3S整體建模計算各種工

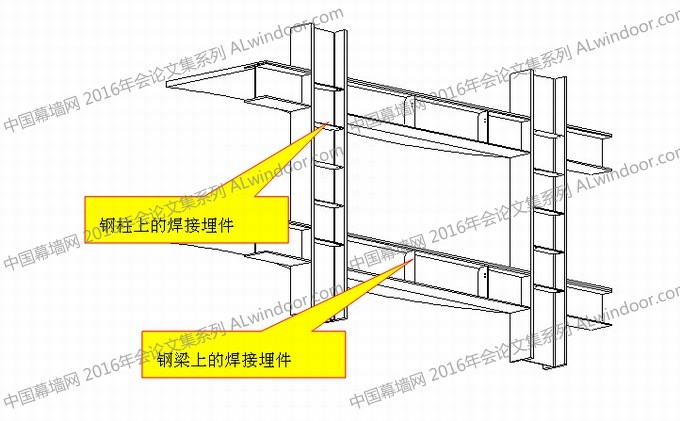

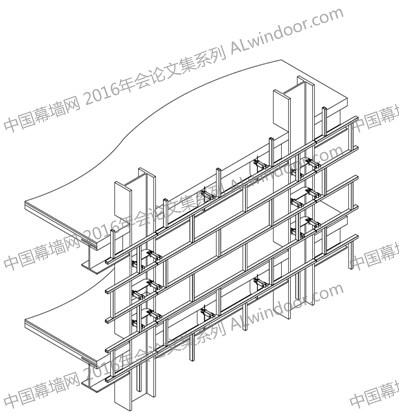

上述方案確定后，現場即可按實測鋼梁鋼柱的尺寸下料加工錨固鋼板，再按上述要求進行焊接，解決了與總包及鋼結構之間的工藝交叉施工問題。實際施工如下圖所示：

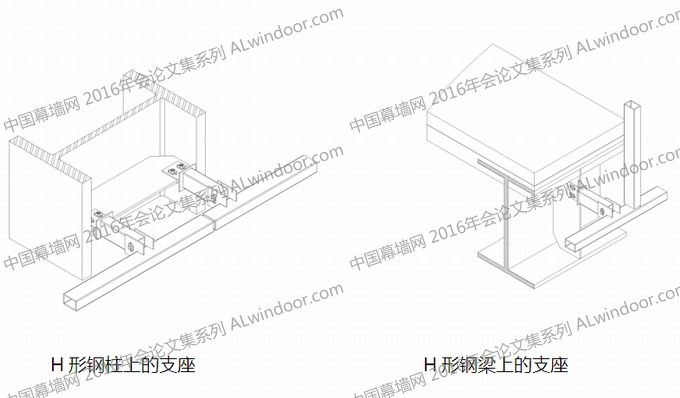

在H形鋼梁的上下翼緣板之間焊接豎向鋼板肋板，幕墻連接件支座與此鋼肋板采用不銹鋼螺栓連接，與幕墻鋼網片進行焊接連接，如下圖所示;
在H形鋼柱的左右翼緣板之間焊接橫向鋼板肋板，幕墻連接件支座與此鋼肋板采用不銹鋼螺栓連接，與幕墻鋼網片進行焊接連接，如下圖所示;

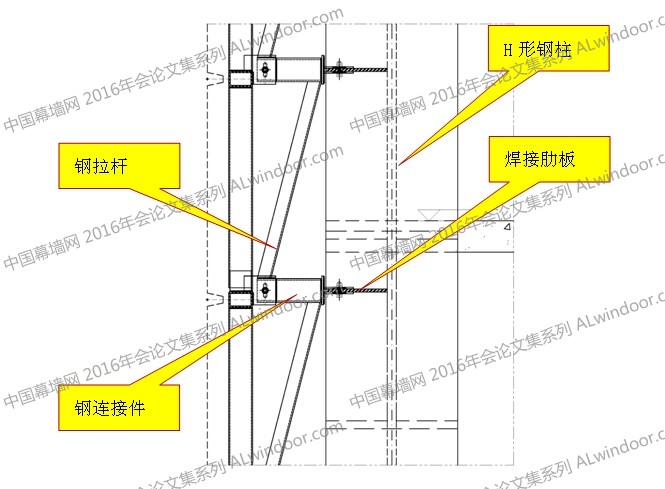

由于鋼支座懸挑尺寸較大，為防止鋼網片在自重作用下下垂，鋼柱上的支座另設置了斜向拉桿，以確保鋼網片的穩定性;
三、玻璃板塊的構造系統設計
按照建筑師仿古青磚墻“磨磚對縫”的設計理念，玻璃幕墻的結構支撐系統采用焊接鋼網片已解決了主次龍骨與主體鋼結構的特殊支撐問題，接下來就須解決玻璃面板（詞條“玻璃面板”由行業大百科提供）的連接固定問題。“玻璃磚”需要達到“漂浮”在主體結構外表面的效果，就必須在每件“玻璃磚”的四周均設計為凹槽，因此傳統的壓條式明框幕墻和壓塊式隱框幕墻的構造均不能實現這種效果。

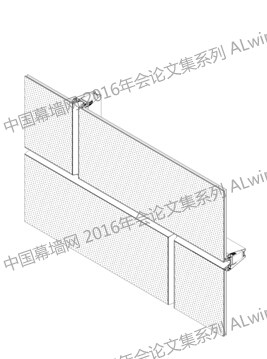

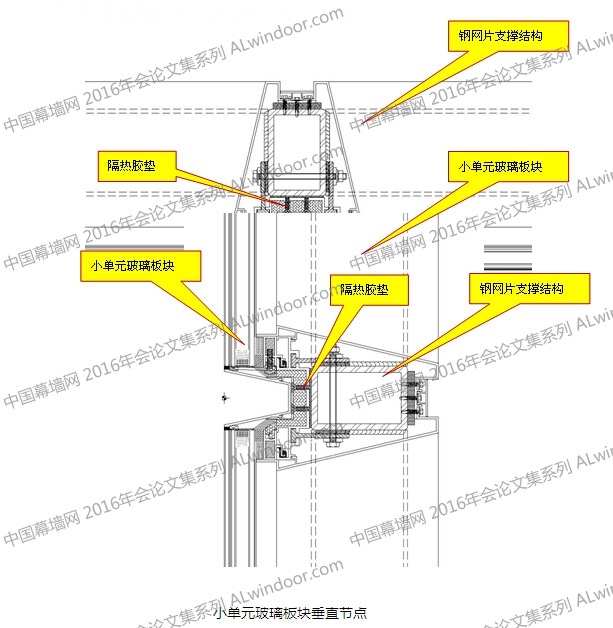

經反復論證并在現場安裝多種形式的實物樣板，最終采用了“小單元”玻璃板塊解決了這一難題，完美實現了建筑師的設計理念。
四、層間防火設計
由于“玻璃磚”的模數為1733×837.5(按柱跨5200三等分，層高3350四等分)，導致室內酒店客房的隔墻與幕墻豎向龍骨總有50%的龍骨不能對齊，且水平方向的橫龍骨（詞條“橫龍骨”由行業大百科提供）與樓板地面完成面也不能對齊，給樓層間的防火及房間之間的隔聲封堵帶來很大的困難。

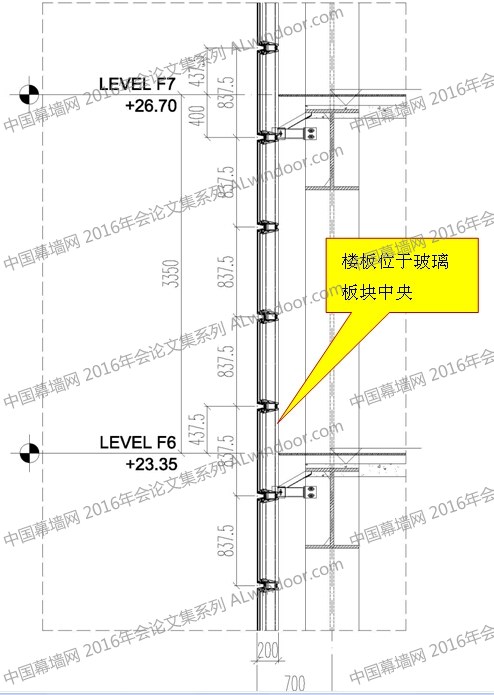

如圖所示，在滿足室內采光、透視等各種測試要求后，確定了玻璃磚的高度分布方式，而按此分布方式，結構樓板則位于玻璃板塊的中央位置，主體結構梁底及樓板面均與幕墻的橫向龍骨不能對齊，且相距尺寸較大。這不僅給室內裝修設計帶來了困難，也給外幕墻的層間防火設計及施工帶來了很大困難。
如何在滿足建筑師的要求下，又能滿足《建筑設計防火規范》的要求?按照規范要求，“無窗間墻和窗檻墻的幕墻，應在每層樓板外沿設置耐火極限不低于1.00h、高度不低于0.8m的不燃燒實體裙墻（詞條“裙墻”由行業大百科提供）”，且“幕墻與每層樓板、隔墻處的縫隙應采用防火封堵（詞條“防火封堵”由行業大百科提供）材料封堵”。本項目幕墻距離主體結構樓板邊的空間較大，達到450mm，因此必須在幕墻邊沿設置800高的防火層，且應與主體結構樓板進行封堵。經多方案反復比選，最終采用了實體防火層與銫鉀防火玻璃相結合的方式解決了這一難題。
具體方法是：沿幕墻水平橫龍骨與主體鋼梁之間設置1.5mm厚的鍍鋅鋼板，上鋪設100厚的防火巖棉（詞條“巖棉”由行業大百科提供），先解決幕墻與結構樓板之間的縫隙封堵問題。在層間防火高度方向，原本設計將分格高度837.5范圍內沿上下分格的橫向鋼管之間布置1.5mm厚的鍍鋅鋼板，外側安裝2mm厚的氟碳噴涂鋁板（詞條“鋁板”由行業大百科提供），在鋁板與鍍鋅鋼板之間填塞100mm厚的防火巖棉，與上下兩層的鋼龍骨共同形成高度不低于800mm的防火層;但建筑師堅持要求樓板以上為采光透視區域，不同意采用鋼板和防火棉封堵。最終采用了防火隔斷（詞條“隔斷”由行業大百科提供）與透明銫鉀防火玻璃共同形成800mm高的防火層，既滿足了建筑師室內透視的要求，也滿足了防火規范的要求.
本文僅就上述四個方面分析了本項目幕墻的特殊性，而本項目的復雜之處還遠不止上述幾個方面，這也只是其中的一種形式的幕墻，除此之外還有其他五種類型的幕墻系統，而每種類型的幕墻均有其特殊性，另外在通風設計、節能設計、室外吊頂設計等各個方面還有諸多可圈可點之處。
參考文獻
〔1〕中華人民共和國建筑工業行業標準《小單元建筑幕墻》JG/T216-2007
〔2〕中華人民共和國國家標準《建筑設計防火規范》GB50016-2014
