I：埋件
預埋件（詞條“預埋件”由行業大百科提供）錨筋、吊鉤選用HRB400，嚴禁采用冷加工鋼筋（詞條“鋼筋”由行業大百科提供）;并應符合DGJ08-56-2012第9.5.5，9.5.8,9.5.9條規定核對;后置埋件材料選用Q235B鋼板;
埋件尺寸規格需滿足結構計算要求，鋼板厚度公差±0.2mm，孔距公差±0.5mm，加工長度允許公差±0.5mm;
焊縫應按照《鋼結構設計規范》GB50017 國家規范執行，表面不允許出現裂縫、表面夾渣、表面氣孔、焊瘤等缺陷;
加工件完成后表面均需熱浸鍍鋅處理，鍍層厚度按照《金屬覆蓋層鋼鐵制件熱鍍鋅層技術要求及實驗方法》GB/T13912國家規范執行。
每種預埋件按DG/TJ08-003-2000進行抗拉拔、抗剪性能試驗，抽驗比例不得低于3%，但最少不得少于3件組(總量少于3件組時，以實數計)。
后置埋件采用熱浸鍍鋅Q235B鋼板+機械擴底螺栓，鋼板具體規格以及螺栓尺寸根據計算確定。
幕墻相關專業配合分析
與幕墻存在緊密配合的專業一覽：
與幕墻存在緊密配合的專業一覽：
安裝與幕墻之上的監控
雨篷水溝與排水管相接
通風管穿越幕墻
幕墻防雷與機電的配合
<
幕墻上安裝燈具

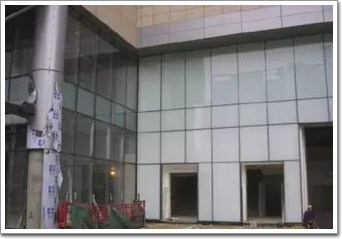

室內墻面用彩釉玻璃/背襯板遮擋
幕墻防落地與室外地坪的接口
室內墻面采用彩釉玻璃/背襯板遮擋
室內吊頂高度和幕墻橫梃高度應協調
出入口處設置排水溝防倒灌處理
參考：利用蜘蛛車進行室內和室外清潔
幕墻清潔維護的建議：
立面：
臨近地面10m以下以及下沉廣場：工人手持清潔工具
10m以上至30m區域: 蜘蛛人或高壓水槍
玻璃采光頂：
室外:上人手持清潔工具
室內:
天窗周邊平臺站立工人手持清潔工具
利用主龍骨下緣的軌道
物業購置蜘蛛車(30m高程)
幕墻系統設計
FS01系統說明: 塔樓條窗系 統(層間鋁板系統另詳FS03)
位置：塔樓
系統：
標準橫向分格1200mm
層間防火（詞條“防火”由行業大百科提供）高度≥800mm
60系列 斷熱窗料

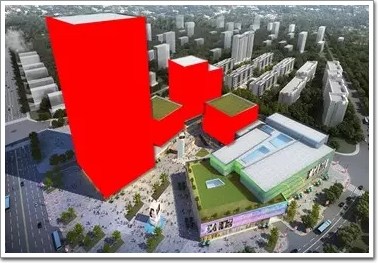

Fs01分布位置示意
面板（詞條“面板”由行業大百科提供）：
6(灰色單銀Low-e)+9A+6mm中空玻璃
鋁料表面處理：室外_氟碳噴涂
系統重點考慮問題：
柱位或其他結構通高位置窗需從外部安裝

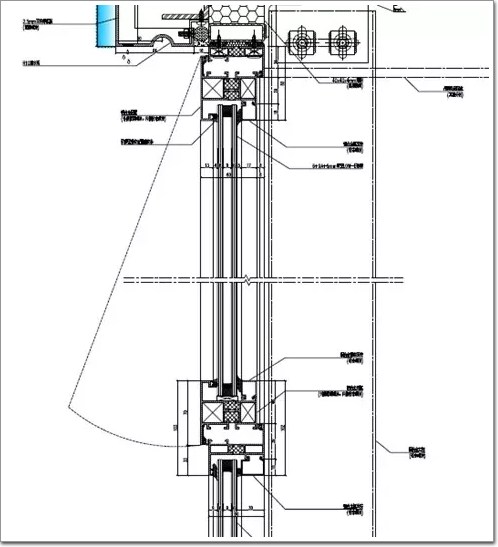

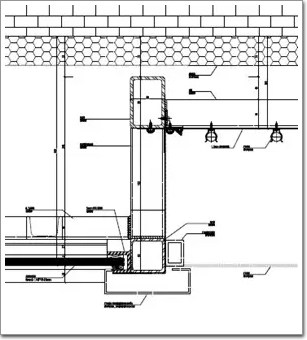

節點1
節點2
FS03系統說明：層間鋁板系統(含燈光設計配合)
位置：塔樓層間位置
系統：
鋁板至結構面間距100mm
鋁板膠縫處設計有豎向LED
鋁板背部設有加強筋
面板：
2.5mm鋁板(深灰色)
2.5mm鋁板(淺灰色)
2.5mm鋁板(中灰色)
表面處理：氟碳噴涂

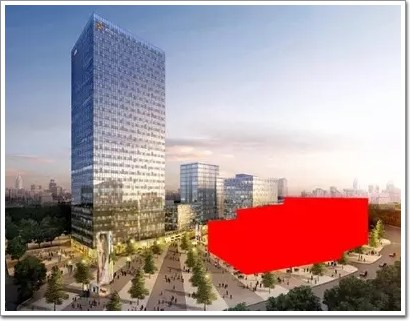

Fs03分布位置示意

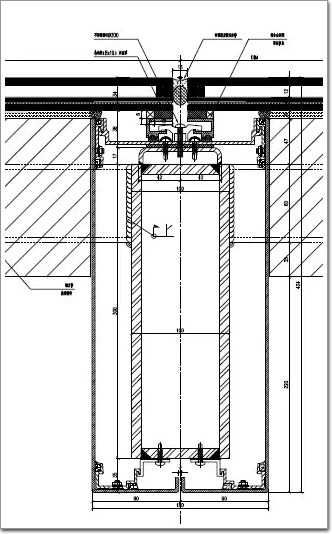

節點1
節點2
FS04系統說明：隱框玻璃幕墻系統
位置：辦公樓首二層
系統：
玻璃至結構面間距180mm
層間及結構位置背部設有1.5mm厚背襯板
面板：6+11.52PVB+6+12A+6mm中空low-e玻璃（詞條“l(fā)ow-e玻璃”由行業大百科提供）
Fs04分布位置示意
節點1
節點2
FS05系統說明：雨蓬系統
位置：首層入口上方
系統：
鋁板包邊
配合設計有LED燈帶
向外自由排水(懸挑1.8米內)
有組織排水(懸挑大于1.8米)
面板：
6+1.52PVB+6mm夾膠玻璃
13.5mm蜂窩鋁板
雨棚邊緣鋁板包邊
雨棚標準位置節點
雨棚根部集水槽節點
FS06系統說明：入口系統
位置：入口位置
系統：
辦公，店鋪入口_鋁門框(配一般地彈簧五金)
商場入口_無框地彈門(配高級地彈簧五金)
面板：6+12A+6mm雙超白中空玻璃/12mm厚超白鋼化玻璃
Fs07系統說明：豎向裝飾條玻璃幕墻系統
位置：南區商業裙房
系統：
半隱框框架幕墻
全鋼龍骨
鋁合金副框
面板：6+1.14pvb+6mm夾膠彩釉玻璃
備注：室內封修的輕鋼龍骨、防水、保溫及檢修門不在幕墻范圍。
Fs07分布位置示意
節點1
節點2
FS08系統說明:廣告位系統
位置：南區商業裙房
面板：廣告拉布(其他分包)
備注：
廣告位燈光不在幕墻范圍，
廣告位后部室內封修的防水、保溫及檢修門不在幕墻范圍。
節點1
節點2
FS09系統說明:采光頂系統
位置：南區商業裙房屋頂
系統：
鋁合金檢修門
吊船掛索(清潔或節慶裝飾)
操作安全扣
單/雙邊排水
面板：6(雙銀Low-e)+12A+6+1.52PVB+6mm夾膠中空玻璃（詞條“夾膠中空玻璃”由行業大百科提供）
重點關注問題：
在自重荷載作用下玻璃面板（詞條“玻璃面板”由行業大百科提供）的變形不應大于3mm,否則易造成積灰現象;
玻璃采光頂?shù)姆浪畣栴}，設計中采用備用排水槽措施。

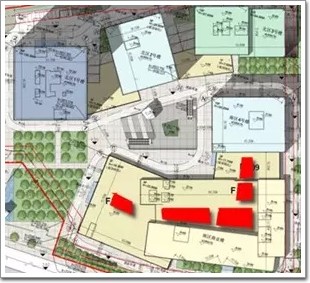

Fs09分布位置示意

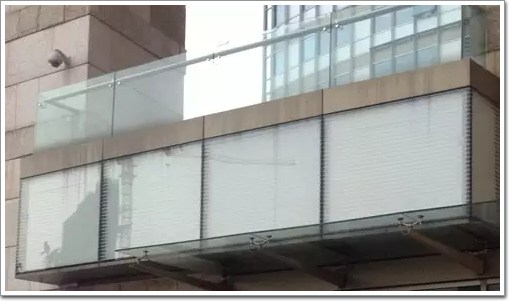

類似工程案例效果
FS10系統說明: 玻璃欄桿系統
位置：平臺位置圍護
系統：玻璃面板、雙立挺欄桿
面板：8+1.52PVB+8mm夾膠玻璃
系統重點考慮問題：夾膠玻璃的邊緣保護
Fs10分布位置示意
真如星光耀廣場所有幕墻系統設計均考慮了合理性、實用性、方便性，在整個幕墻系統設計過程當中，同時也重視了施工的進度、成本、質量，任何一個良好的幕墻系統必須盡可能地減少工期、降低成本、提高質量。
