本篇文章內(nèi)容由[中國幕墻網(wǎng)]編輯部整理發(fā)布：
由表2可見:
(1)將硬度與拉仲模量按其實(shí)測偵從小到大排序后進(jìn)行對比可知，樣品所居順序基本相同，硬度與模最之間可視為具有良好的對應(yīng)關(guān)系。
(2)硬度與其它2個指標(biāo)表而上看根本無法找出對應(yīng)關(guān)系。高硬度會帶來大的模量、強(qiáng)度和低的仲長率(如5琳品)，
但同樣可能得出相反的結(jié)果，如3琳品與7琳品.3琳品的硬度要比r樣品的大得多，但其拉仲粘結(jié)強(qiáng)度并不比7`.高，而仲長率反而遠(yuǎn)高于7
(3)拉仲粘結(jié)性與斷裂仲長率幾個指標(biāo)的數(shù)值之間也似乎不存在相互的對應(yīng)關(guān)系，如2樣品與3樣品，并不是拉仲粘結(jié)強(qiáng)度高，就對應(yīng)于低的斷裂伸長率。再次說明了拉仲粘結(jié)性能的復(fù)雜性，它不僅取決于產(chǎn)品的配方體系、內(nèi)聚力、粘結(jié)活性，還取決于幾個因素之間的協(xié)調(diào)作用。
2.5位移性能與拉仲粘結(jié)性的關(guān)系
位移性能是指硅酮結(jié)構(gòu)密封膠在建筑接縫發(fā)生位移時能保持有效密封的能力，可通過模擬實(shí)際使用條件的熱脹冷縮來測試硅酮結(jié)構(gòu)密封膠的位移能力。采用與拉仲粘結(jié)性相同的粘結(jié)試件，按GBIT 13477.13一2002《建筑密封材料試驗(yàn)方法，(第13部分:冷拉一熱壓后粘結(jié)性的測定)規(guī)定的試驗(yàn)條件進(jìn)行冷拉一熱壓循環(huán)試驗(yàn)，所用拉壓幅度為20%試驗(yàn)結(jié)束后，檢查試件粘結(jié)破壞的深度，以不大于2mm為位移性能合格。試驗(yàn)結(jié)果7個樣品中有3個合格，另外幾個均有不同程度的粘結(jié)破壞。位移性能按破壞程度由小到大的樣品編號排序?yàn)?4<6<7<1<2<5<3
將此順序與表2所示進(jìn)行對比，同樣發(fā)現(xiàn)其與表2中任何一個指標(biāo)都無法直接對應(yīng)。因此從位移性能指標(biāo)也驗(yàn)證了拉伸粘結(jié)性能的復(fù)雜性。同時從位移性能合格的3個樣品(4、6和7)來看，它們的硬度適中，拉仲強(qiáng)度和仲長率在幾個樣品中也居中，說明硬度和強(qiáng)度之間良好的協(xié)調(diào)有利于產(chǎn)品表現(xiàn)出優(yōu)良的位移性能，也反映出產(chǎn)品良好的彈性。
2.6確定耐久性評定指標(biāo)的可能性
在近期已修訂或制訂的與密封材料柑關(guān)的產(chǎn)品標(biāo)準(zhǔn)中，均采用LSO 11600:2002的規(guī)定，拉仲粘結(jié)強(qiáng)度和斷裂仲長率已不再作為產(chǎn)品質(zhì)量的判定指標(biāo)，而代之以拉仲模最，同時

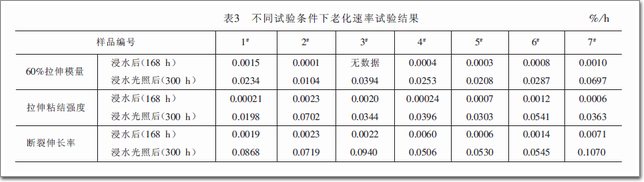

產(chǎn)品位移能力分級也依據(jù)23℃和-20℃時的拉仲模最值來判定。因此我們探討了在硅酮結(jié)構(gòu)密封膠國家標(biāo)準(zhǔn)中規(guī)定的浸水條件和浸水光IR條件下，60%拉仲模量、拉仲粘結(jié)強(qiáng)度和伸長率之間有沒有相關(guān)性，可否用來進(jìn)行老化性能的評定。計算不同試驗(yàn)條件下3個拉仲粘結(jié)性能指標(biāo)的老化速率(老化速率是指某指標(biāo)經(jīng)歷一段老化時間后性能的降低率)，計算結(jié)果見表3。
由表3可以看出:
(1)浸水7 d(168 h)的老化速率在10~10數(shù)量級。浸水光照300 h的老化速率均在1護(hù)數(shù)量級，遠(yuǎn)大于浸水，說明協(xié)同作用對硅酮結(jié)構(gòu)密封膠的老化加速性大。
(2)不同老化條件對斷裂仲長率的老化加速性大于對拉伸強(qiáng)度的影響。
2.7 3個指標(biāo)間的相關(guān)關(guān)系討論
選擇將表3中所列原始試驗(yàn)數(shù)據(jù)按浸水后和浸水光照后2個試驗(yàn)條件為座標(biāo)軸統(tǒng)一進(jìn)行數(shù)據(jù)處理的方法。按數(shù)值大小排隊作圖進(jìn)行回歸，如圖6所示。
圖6共有19個試驗(yàn)點(diǎn)(已刪去其中1個明顯離群的點(diǎn))，相關(guān)系數(shù)為0.791,與及格標(biāo)準(zhǔn)相比，即置信度為M標(biāo)志有99%的概率)也只要求0.575,因此可判定3個指標(biāo)之間的相關(guān)關(guān)系是肯定能夠成立的。因而在此2種老化條件下3個指標(biāo)均可用來表征其耐久性。
3.結(jié)論
根據(jù)上述試驗(yàn)結(jié)果，若按修訂后的GB 16776目對產(chǎn)品性能進(jìn)行綜合判定，僅有4'樣品和1.樣品(位移性能未列入標(biāo)準(zhǔn))符合要求。從表2可以看出，他們的硬度均在50以下，具備較高的強(qiáng)度和適當(dāng)?shù)闹匍L率。
由此可得出如下結(jié)論:
(1)硅酮結(jié)構(gòu)密封膠拉仲粘結(jié)性應(yīng)力一應(yīng)變曲線呈現(xiàn)出符合二次多項式函數(shù)關(guān)系。
(2)水促使硅酮結(jié)構(gòu)密封膠水解反應(yīng)的發(fā)生而使拉仲粘結(jié)強(qiáng)度下降。
(3)光一熱一水的協(xié)同作用比單一水因素對性能指標(biāo)的老化速率大。
(4)不同條件下老化機(jī)理的復(fù)雜性造成拉仲粘結(jié)性各指標(biāo)間無直接對應(yīng)關(guān)系，尤其是仲長率，需考慮多方面的因素。
(5)硬度和60%模量之間有良好的對應(yīng)關(guān)系，更重要的是，硬度、拉仲粘結(jié)強(qiáng)度和仲長率之間的協(xié)調(diào)不僅可得到良好的位移性能，且其多項指標(biāo)也易滿足國家標(biāo)準(zhǔn)的技術(shù)要求。
上一頁12下一頁
