建筑幕墻施工圖的通常會出現的通病分析

　　本篇文章內容由[中國幕墻網ALwindoor.com]編輯部整理發布：

　　作為幕墻設計與施工企業承接到一個合同可以說相當不容易，雖然說在正式拿到一個項目之前與建設單位處理的關系已經不錯，但是也是采用了各種辦法去操作，否則也往往半途而廢。

　　當項目簽訂合同以后，剩下的就是進入實際實施工作，從此企業負責業務的部門一般都退到后臺，此時的設計部門、項目班子開始走入前臺去操盤，設計部門最先進入工作狀態，往往都是以時間緊迫為理由設計出的圖紙概念性比較多，不把成套圖紙對應的閱讀完善，往往閱讀不透一個項目的幕墻是如何設計的，如何去實施項目施工管理，這些隱患均是為什么項目管理團隊管理起來比較困難，同時一旦項目過程出現技術性變更，從絕大部分圖紙都查閱不到變更依據，從而造成變更洽商的合約費用談判起來比較麻煩。

　　通常所出現的通病有以下幾點：

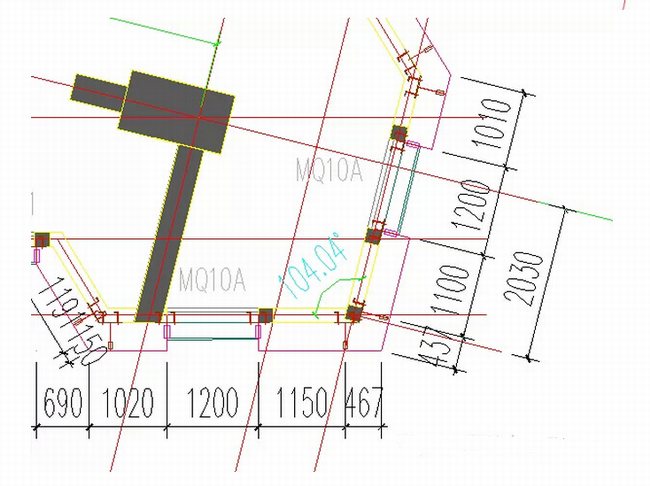

　　1、幕墻施工平面圖，基本上來說都是沿用的建筑設計單位的建筑圖紙，幾乎不做任何增加，采用的是直接拿來主義，因此從幕墻平面圖上你是找不到幕墻龍骨與建筑結構之間的關系，更別說面材之間是如何構造的安裝關系。

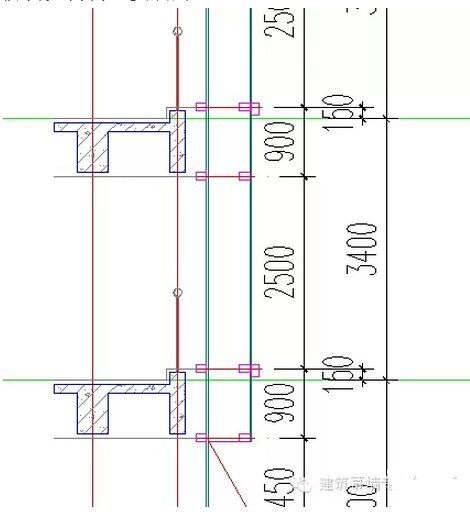

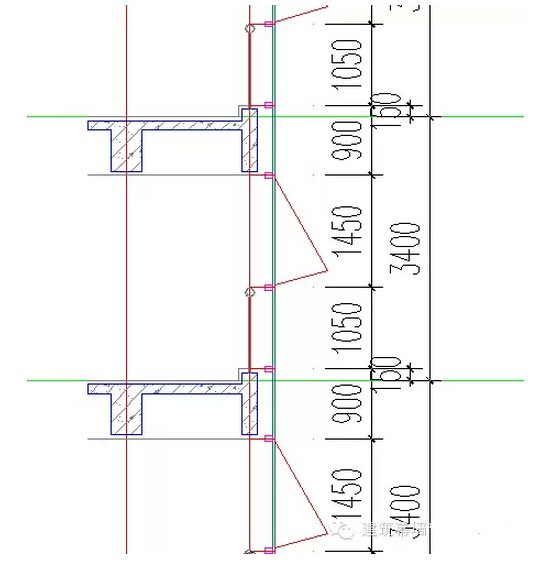

　　2、為了表達幕墻安裝與建筑主體結構之間的關系，通常與建筑圖紙一樣，幕墻要在建筑墻身剖面圖上，附加上幕墻材料來表達幕墻與結構墻體的關系，但是也非常遺憾幾乎幕墻的墻身剖面圖仍就是建筑墻身剖面圖原版，竟然連幕墻豎向龍骨與主體結構間的連接關系都不加表達，更別說看看層間防火如何構造安裝的及防雷如何構造安裝的。

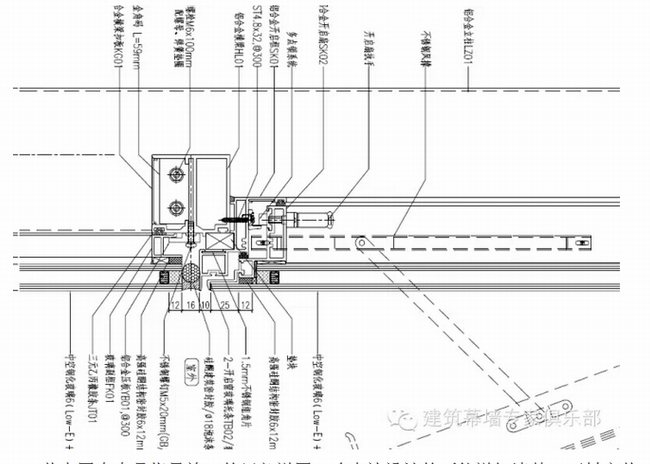

　　3、通常節點圖是項目班子能夠作為指導及理解的圖紙，但也是往往構造考慮不周到，也是近幾年幕墻出現安全事故的關注重點。如中空玻璃開啟扇四周的玻璃均是飛邊(常說的大小片玻璃)，玻璃與開啟鋁合金窗扇直接粘接在外側玻璃上，內側玻璃相當于沒有固定，當然相反直接粘接內側玻璃上，外側玻璃沒有固定措施也是不安全的。

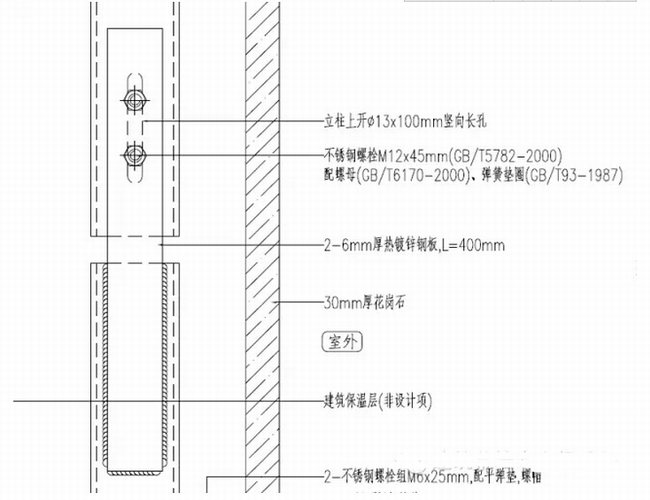

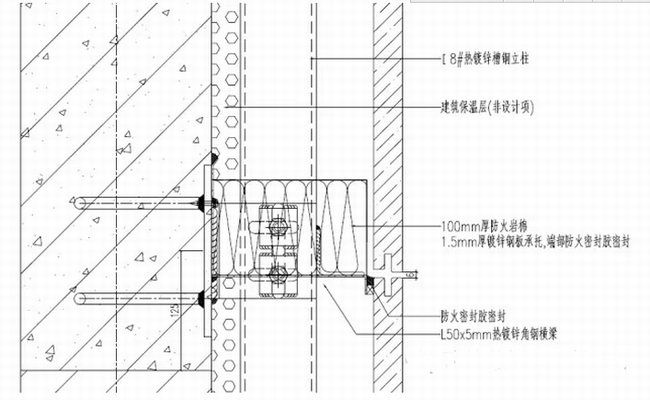

　　4、節點圖本來是指導施工的局部詳圖，確表達設計的不能詳細清楚，石材（詞條“石材”由行業大百科提供）安裝沒有設計出橫向水平龍骨，防火板按照圖紙也不能充分滿足防火要求。上下豎向立柱之間的伸縮滑移構件，采用非常規不具備滑移及受力結構要求的，同時又不明確的鋼帶來代替。

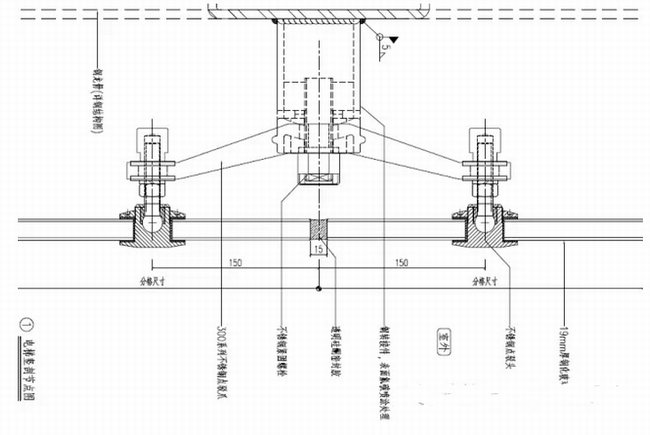

　　5、“分格尺寸”這是節點圖常見的圖紙語言，每一個節點圖都是代表一套圖紙中唯一的一個部位，因此數據是唯一的，就應該是實際尺寸（詞條“實際尺寸”由行業大百科提供）的表達。
