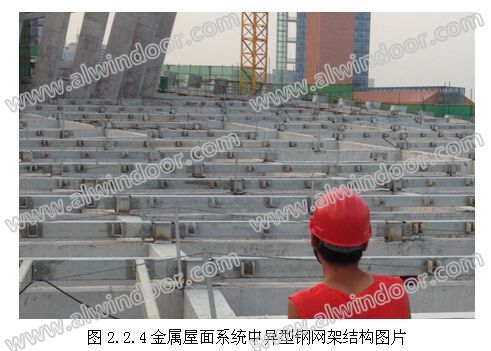

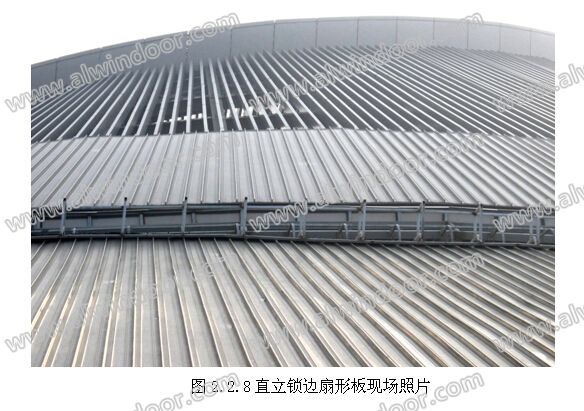

在直立鎖邊鋁鎂錳金屬面層防水板設計要求上，根據三維排板模型要求和使用安裝位置，分別采用標準直板、標準扇形直板。扇形板端頭板寬不小于245mm且不大于570mm，標準板端頭板寬為400mm。所有板厚均為0.9mm，板肋高度為65mm，室外表面涂層為氟碳噴涂。面板室外表面必須粘貼保護膜，以防止涂層在運輸、加工制作、安裝過程中被損傷。單張面板應根據排板模型要求長度采用專用壓型機器一次連續加工成型，橫向搭接（詞條“搭接”由行業大百科提供）采用暗扣式機械咬合固定在鋁合金T碼固定座上 ;每張面板的鎖邊應采用有爬坡功能的鎖邊設備（詞條“設備”由行業大百科提供）一次完成，鎖邊完成。(如圖2.2.5~2.2.8)
2.3、金屬屋面板的排版設計
金屬屋面板的排版設計是否可行，屋面板對曲面、扇形斜面的順滑覆蓋是保證屋面板能自由伸縮及防水的關鍵，因而分析屋面板鋪設在扇形斜面上的效果，并根據分析結果制定相應的排板方案決定著整個屋面工程的成敗。為了確保其使用功能必須對不規則的外形進行詳細的分析，這樣才能完成合理的排版設計。
根據建筑圖紙，建立精確的三維模型，將模型分為兩大區域并分別繪制屋面的平面投影點和線，對扇形的鋁鎂錳直立鎖邊板的分布尺寸加以精確定位(如圖2.3.1，圖2.3.2)。
在兩個區域，大劇院和音樂廳之間由建筑外形邊緣自然分界。在大劇院區域中的金屬屋面按照屋面板傾斜的方向分成兩個分區。在音樂廳區域中的金屬屋面板由于其全部金屬屋面板的傾斜方向基本是一致所以只作為一個分區(如圖2.3.3，圖2.3.,4)。
對傾斜扇形曲面金屬屋面在排版設計時需要考慮到屋面板的傾斜方向和板的長度變化以及曲面的彎曲（詞條“彎曲”由行業大百科提供）方向，確定是否全部使用扇形板。如大面積使用直板,會出現扭曲甚至無法安裝的情況,在此情況下,全部使用扇形板或大部分使用扇形板能很好的保證外形的尺寸精度，這將是最好的解決辦法。
2.4、檐口弧形鋁板設計

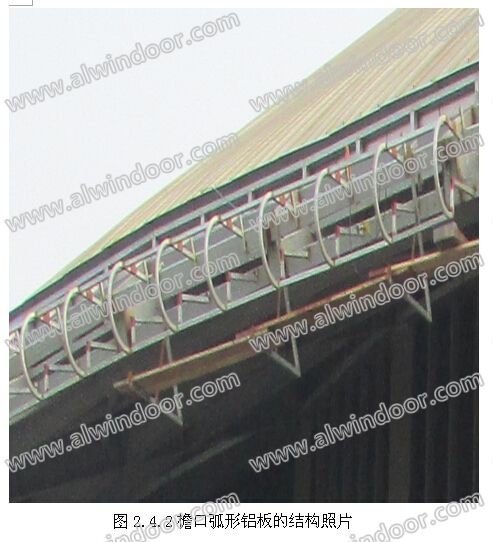

在建筑周圍有一圈弧形的收口鋁板，該鋁板隨建筑曲線做自由盤旋，不同區域弧度變化比較大，如何能夠保證各區域間檐口鋁板之間能夠順滑完美的過渡，成為幕墻設計施工過程中重點需要解決的問題。在設計之初，根據設計圖紙做了樣板件，在現場進行了試安裝。結果效果讓人不滿意，問題主要體現在：板縫大小不一、相鄰鋁板高低不平;針對這種情況對鋁板的加工做出改進，要求鋁板兩側板線與該位置弧線圓心相交，以實現板縫的大小一致;針對相鄰鋁板高低不平的問題，采用鋁板插接的做法保證相鄰鋁板間的連接平整，以此來使整個檐口圓弧鋁板連接順滑。建成后，整個建筑周圈的檐口鋁板與建筑渾然一體。(如圖2.4.1，圖2.4.2)。
2.5、屋面的清洗機構的設計
建筑外表面的清洗，是通過從金屬屋面上安裝的清洗吊環機構實現的，吊環分布在金屬屋面上，其間距和位置是根據。屋面的具體形狀設置的，間距一般在4米左右，吊環的分布主要考慮清洗時清洗機構的設置，確保清洗人員能夠順利清洗整個屋面。吊環采用不銹鋼材質，通過不銹鋼螺栓固定在金屬屋面板上，螺栓并不穿過屋面板，杜絕由于鉆孔引起的滲水可能。大劇院和音樂廳的外立面幕墻清洗采用地面移動清洗車+人工清洗方式，并在建筑物室外廣場間隔一定間距預留清洗水源。(如圖2.5)
3、結束語：
臨沂大劇院獨特的造型和豐富的文化內涵讓人們眼前一亮的同時也給設計和施工提出了更高的要求。在這個項目的金屬屋面、幕墻的施工圖設計和現場施工過程中，我們遇到很多新的難點和新問題。由于篇幅的原因，此篇文章中也只介紹了與金屬屋面施工圖設計相關的一些體會來供大家參考。臨沂大劇院工程是臨沂市北城新區的地標性工程，也必將成為臨沂最重要的文化主陣地。
參考文獻
[1] 《建筑幕墻》，中華人民共和國國家標準, GB/T 21086-2007
[2] 《采光頂與金屬屋面技術規程》，中華人民共和國行業標準, JGJ255-2012
[3] 《金屬屋面與幕墻設計說明書》，臨沂大劇院項目，2013.04
[4] 王德勤，鄂爾多斯博物館雙曲異型金屬屋面的設計，《中國建筑防水》, 2011 08第15期，15-22頁
