北京望京SOHO中心T3塔樓結構設計

　　本篇文章內容由[中國幕墻網]編輯部整理發布：

　　1 工程概況

　　北京望京SOHO中心是由SOHO中國開發的，集零售和辦公于一體的綜合體，位于北京市朝陽區望京B29地塊，項目總建筑面積521,265m2，地上建筑面積392,265m2。建筑方案設計由扎哈·哈迪德?lián)�綱，由三個巨大的卵石狀的建筑組成，建筑高度分別為118m、127m和200m。目前，望京SOHO中心的外部結構接近完工，按照計劃，將于今年營業。

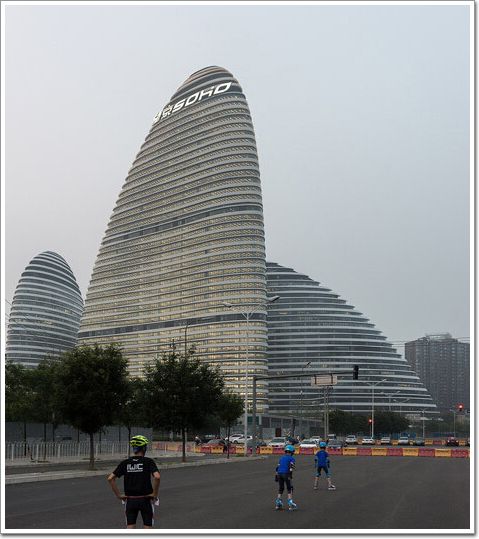

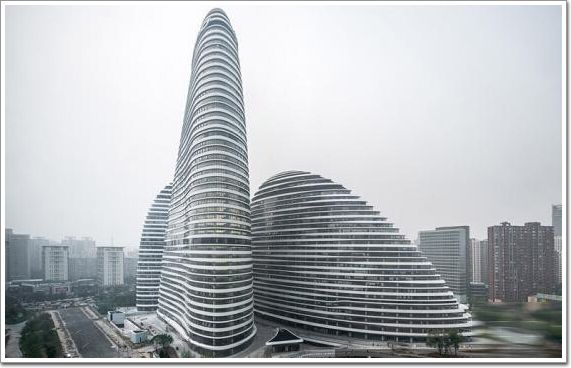

　　工程現狀：

　　望京SOHO中心T3塔樓地上45層，結構高度179.67m，采用鋼管混凝土框架-鋼筋混凝土剪力墻結構。T3塔樓平面形狀酷似“魚”形，且沿豎向層層收進。根據此特點并結合結構受力情況，沿結構長向布置兩個核心筒及三道片墻，框架部分采用鋼管混凝土柱+鋼梁+組合樓蓋體系。

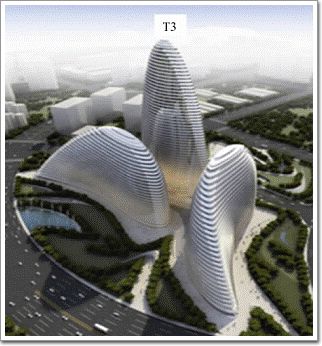

　　望京SOHO中心建筑效果圖

　　T3塔樓整體結構三維示意

　　T3塔樓較高核心筒主要墻體厚度為800～500mm，較低核心筒主要墻體厚度為600～500mm，混凝土強度等級為C60～C40。核心筒外墻角部、洞邊及片墻端部埋設（詞條“埋設”由行業大百科提供）型鋼（詞條“型鋼”由行業大百科提供）柱，靠近“魚尾”筒體在17，31，32，37，40層存在豎向收進，靠近“魚頭”筒體在17，41層存在豎向收進。

　　為了滿足層層收進的建筑外形，外圍柱采用斜鋼管混凝土柱，斜鋼管混凝土柱的截面底層為1200～1000mm，隨樓層升高逐步減小到頂層800mm。樓蓋體系為型鋼梁、壓型鋼板現澆混凝土組合樓蓋體系，主要鋼梁高度為580mm，標準層樓板厚度取120mm，設備層樓板厚度取150mm。

　　T3塔樓典型樓層三維示意

　　T3塔樓結構典型剖面

　　(圖中標高為豎向構件有較大變化的樓層標高)

　　2 抗震性能目標
