解讀日本高層組合結構體系與減隔震設計

　　圖4 概念設計及隔震系統

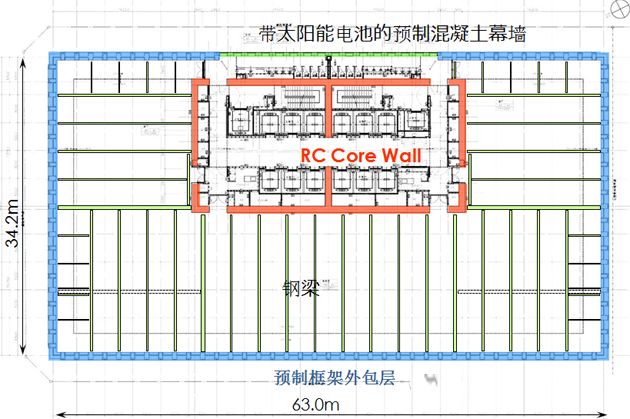

圖5 典型樓層平面布置

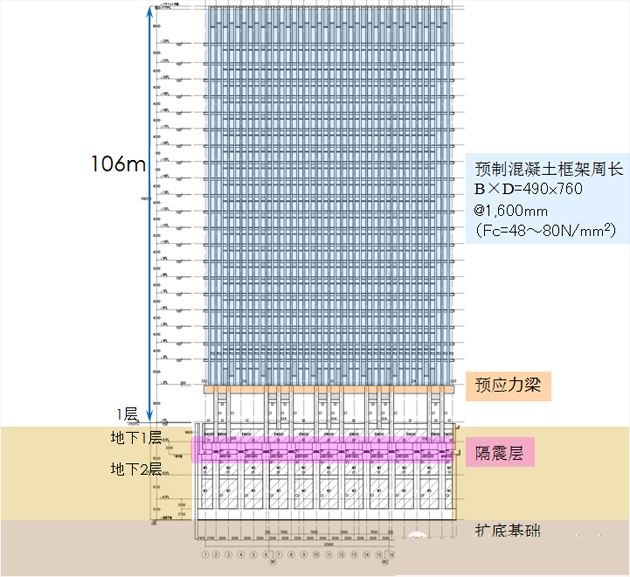

　　圖6 周圍框架立面

　　圖7 核心筒立面圖

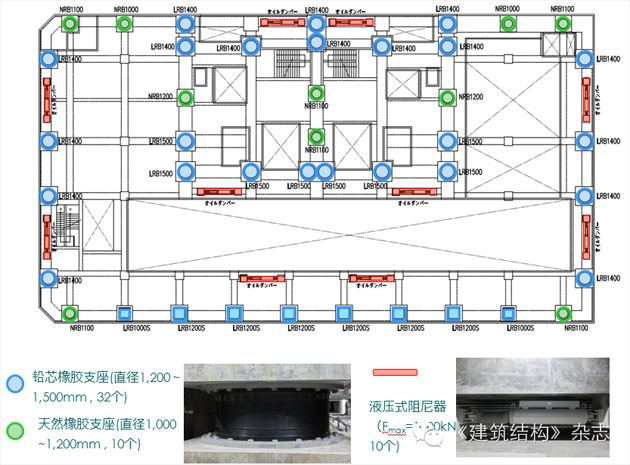

　　結構強大的隔震系統見圖8，共采用了32個直徑為1200~1500mm的鉛芯橡膠支座（詞條“支座”由行業大百科提供），10個直徑為1000~1200mm的天然橡膠支座，以及10個液壓式阻尼器。結構預制混凝土外包層(周圍框架)施工現場見圖9。

　　圖8 隔震系統

　　圖9 施工現場圖

　　3.2 案例2：ARKHILLS SENGOKUYAMA MORI 塔(森大廈株式會社)

　　本工程建筑高度206.69m，建筑效果圖見圖10。主要分為辦公區及住宅區兩部分，建筑立面及功能分區見圖11,12。住宅區、辦公區平面布置見圖13。住宅區及辦公區的阻尼器布置見圖14。該塔施工現場見圖15。

　　圖10 ARKHILLS SENGOKUYAMA MORI TOWER

　　圖11 建筑立面

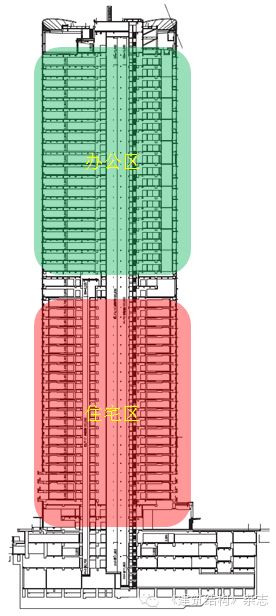

　　圖12 功能分區

　　(a)住宅區平面布置

　　(b)辦公區平面布置

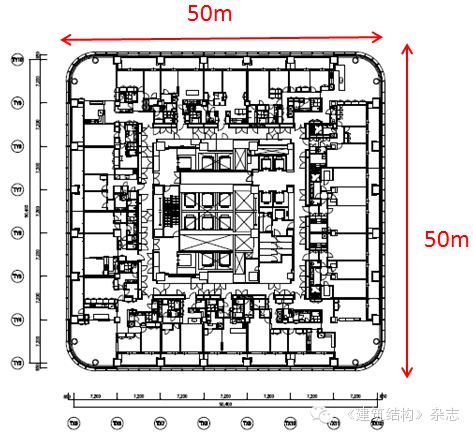

　　圖13 住宅區、辦公區平面布置

　　(a)阻尼器平面布置示意

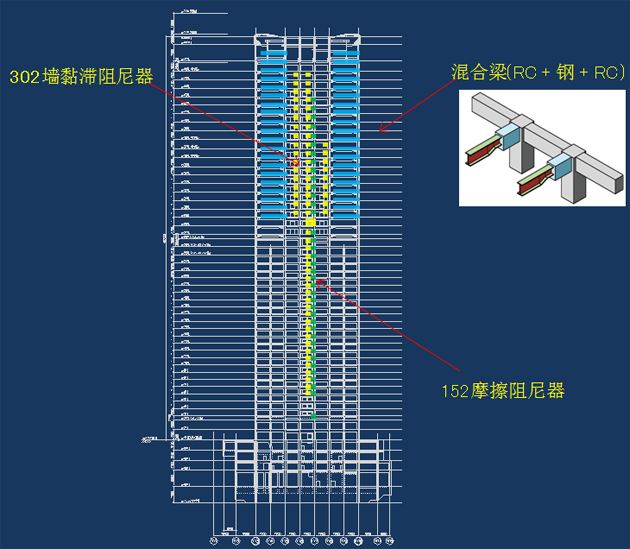

　　(b) 阻尼器布置立面示意

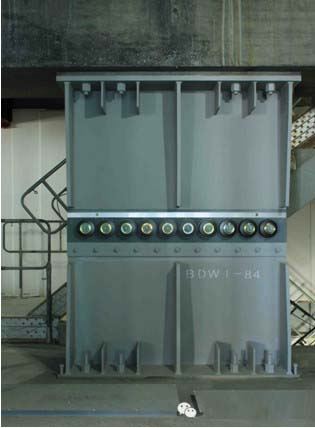

　　(c)摩擦阻尼器
