結(jié)合以上實(shí)驗(yàn)，經(jīng)配方優(yōu)化篩選，制備了一種高位移能力的防污染硅酮耐候密封膠，各項(xiàng)性能測(cè)試結(jié)果見表2。
表2 高位移能力防污染硅酮耐候密封膠的性能
|
測(cè)試項(xiàng)目 |
標(biāo)準(zhǔn)規(guī)定 |
實(shí)測(cè)值 |
|
外 觀 |
細(xì)膩，均勻膏狀物，無(wú)結(jié)塊凝膠、結(jié)皮。 |
合格 |
|
下垂度 |
垂直放置,mm |
≤3 |
0 |
|
水平放置 |
不變形 |
無(wú)變形 |
|
擠出性,s |
≥80 |
200 |
|
表干時(shí)間,min |
≤180 |
40 |
|
質(zhì)量損失率，% |
≤5 |
2.0 |
|
彈性恢復(fù)率，% |
≥80 |
88 |
|
拉伸模量
MPa |
標(biāo)準(zhǔn)條件 |
>0.4 |
0.52 |
|
-20℃ |
>0.6 |
0.66 |
|
100%定伸粘結(jié)性 |
無(wú)破壞 |
無(wú)破壞 |
|
熱壓（詞條“熱壓”由行業(yè)大百科提供）.冷拉后粘結(jié)性 |
±50%，無(wú)破壞 |
無(wú)破壞 |
|
浸水后定伸粘結(jié)性 |
無(wú)破壞 |
無(wú)破壞 |
|
污染性，mm |
≤1.0 |
0 |
|
防垂流污染性（6個(gè)月） |
鋁板 |
— |
無(wú)污染 |
|
石材 |
— |
無(wú)污染 |

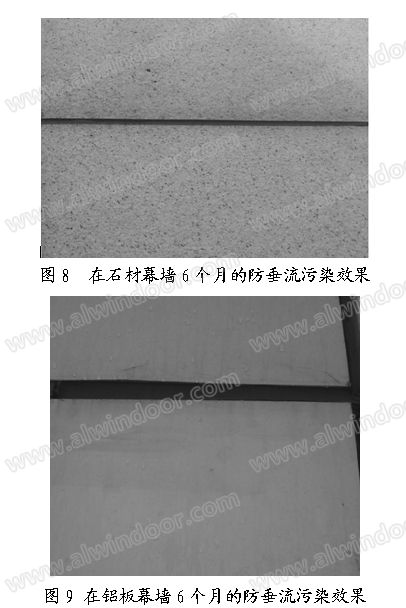

由表2可見，該測(cè)試結(jié)果完全滿足《GB/T 23261-2009 石材用建筑密封膠》中50HM的性能要求，不僅不會(huì)對(duì)石材等多孔材料污染，而且具有優(yōu)異的防垂流污染性能，在實(shí)際幕墻樣板上戶外暴露6個(gè)月無(wú)垂流污染現(xiàn)象，見圖8、圖9。
基于上述優(yōu)異的防污染性，該產(chǎn)品的實(shí)用性在于:1)基材適用廣，對(duì)于多孔性基材，能防止增塑劑等小分子對(duì)多孔性石材的滲入污染;2)用于常規(guī)幕墻，可明顯減少幕墻清洗的頻次，減少幕墻保潔方面的維護(hù)成本;3)用于對(duì)污染和臟污垂流有嚴(yán)格限制、對(duì)外墻美觀性能要求較高的多孔性天然石材和外墻板塊系統(tǒng)，在正常清洗的頻次或少于正常清洗的頻次下，能最大程度保證幕墻的清潔美觀。
4 結(jié)論
1)采用氟硅烷開發(fā)的硅酮耐候密封膠能明顯改善幕墻耐候密封膠膠縫的垂流污染現(xiàn)象。
2)混合交聯(lián)劑的用量對(duì)耐候密封膠強(qiáng)度、最大強(qiáng)度伸長(zhǎng)率有一定程度的影響。
3)通過(guò)配方優(yōu)化可以制備出位移能力達(dá)GB/T 23261要求的50HM的高位移能力的硅酮耐候密封膠，不僅不會(huì)對(duì)石材等多孔材料污染，而且具有優(yōu)異的防垂流污染性能。
4)該產(chǎn)品很強(qiáng)的實(shí)用性，預(yù)計(jì)有較好的市場(chǎng)前景。
參考文獻(xiàn)
[1]黃文潤(rùn).液體硅橡膠[M].四川：四川科學(xué)技術(shù)出版社，2009.
[2]GB/T 13477. 8-2002建筑密封材料試驗(yàn)方法 第8部分：拉伸粘結(jié)性的測(cè)定[S]
[3]GB/T 23261-2009 石材用建筑密封膠[S]
上一頁(yè)12下一頁(yè)
充氣中空玻璃系統(tǒng)。實(shí)驗(yàn)室對(duì)充氣中空玻璃經(jīng)過(guò)老化試驗(yàn)后其邊部密封泄漏率進(jìn)行測(cè)量，同時(shí)測(cè)量密封膠膜滲透性有著豐富經(jīng)驗(yàn)。
產(chǎn)品特性： · YT939是單組分、中性室溫固化、中模量的建筑阻燃硅酮密封膠。 ·阻燃性能卓越，達(dá)到FV-0級(jí)（GB/T 2408），在燃燒時(shí)不會(huì)放出濃煙或有毒氣體。 ·優(yōu)異的耐氣候性能，抗紫外線能力強(qiáng)。 ·通常條件下無(wú)需底涂，
本文作者：
王旭東、張燕紅、李如銳——鄭州中原應(yīng)用技術(shù)研究開發(fā)有限公司；
李輝——中國(guó)新興建設(shè)裝飾工程公司；
