充氣中空玻璃隔熱性能的提高

　　一塊13mm厚空氣間隔層未鍍膜的中空玻璃填充氬氣，其熱損失(U-值)減少了近12%(詳表1)；對熱工性能已經改善鍍有低輻射鍍膜的中空玻璃填充氬氣，其熱損失(U-值)會減少13%-18%(詳表3，4，5)。為了改善隔熱性能而充氣，通常會用氬氣結合低輻射鍍膜玻璃，這樣才會達到最佳效果。

　　通過充氣改善中空玻璃的隔熱性能是因?yàn)檫@些氣體比空氣的傳導率(熱能會朝較低溫度玻璃方向傳遞)低。熱工性能的受益在表1-7有說明。

　　因?yàn)檫@些氣體比空氣重，那么它的活動(對流)相對就比空氣在間隔層內的活動要少。中空玻璃的兩片玻璃之間的間隔層越寬，就會有更多的對流產生，所以對于氣體填充，尤其是對沒有鍍膜的玻璃，較窄的空隙會比較寬的空隙能更有效地隔熱。低輻射鍍膜和陽光反射鍍膜玻璃會讓內部間隔層變得涼爽，所以氣體活動也會減少。

　　表1-6說明了一點:玻璃的輻射值越高，當間隙變寬，U-值相對沒有鍍膜的中空玻璃改善越大。

　　正如所示，一片密閉間隔層為1/2″沒有鍍膜的中空玻璃比有低輻射鍍膜的中空玻璃效率低。對5/8″以下厚度間隔層的中空玻璃充氣，會給使用者帶來收益。5/8″數據顯示了較寬的玻璃間隔層改善比例比較低。

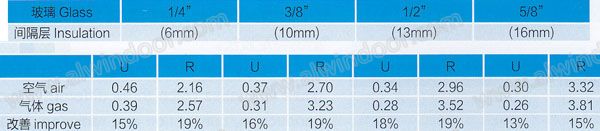

　　表4

　　雙玻單腔中空玻璃

　　一片有低輻射鍍膜的玻璃(E=0.15)

　　一片沒有鍍膜的玻璃

　　數據來源：

　　Glaverbel，Brussels(1988)

　　試驗樣片尺寸：31.5″×31.5″

　　表5

　　雙玻單腔中空玻璃

　　兩片沒有鍍膜的玻璃

　　數據來源：

　　ETC Laboratories(1985)

　　Glaverbel(1988)-計算添寫

　　試驗樣片尺寸：36″×48″

　　充氣中空玻璃不僅在商業建筑上應用非常有效，在住宅建筑上也取得了同樣的效果。從表7可以看出，當充氣與低輻射陽光反射鍍膜結合應用的中空玻璃，可以得到很好的附加收益。根據整體建筑所使用的玻璃面積比例，相對使用一般玻璃，暖氣系統安裝和運行所節省下來的開支是可以持續降低的。

　　充氣可以改善中空玻璃的熱工性能，是因?yàn)樗鼈兊?a href='../../zsk/ct.asp?id=3731' target='_blank' style='font-size:1em; border-bottom:1px dotted blue;'>導熱率比較低。一般情況下，熱傳導在中空玻璃的能量傳播中占大約30%比例，另外30%的比例通過對流傳播以及剩下的40%是通過輻射傳播。

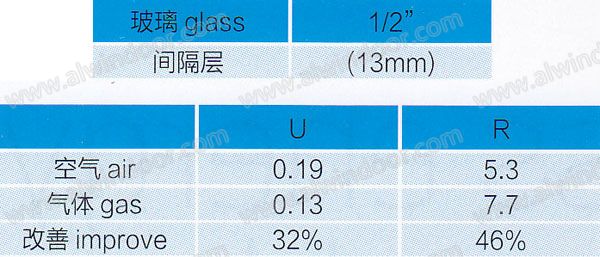

　　表6

　　三玻兩腔中空玻璃

　　兩片真空

　　低輻射鍍膜(E=0.09)

　　一片沒有鍍膜的玻璃

　　數據來源：

　　Loewen Windows (1998)

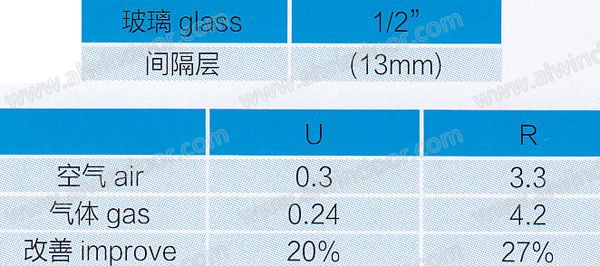

　　表7

　　雙玻單腔中空玻璃

　　一片高性能反射玻璃加

　　一片沒有鍍膜的玻璃

　　數據來源：

　　Interpane Coatings (1986)

　　吸聲作用

　　由于防噪法律法規越來越嚴格(如加利福尼亞防噪規范規定了在嘈雜地域需要對門窗進行噪音控制)，吸聲玻璃窗很快變得熱門起來。

　　一片充了氣的中空玻璃在降噪上有比較好的收效，是因?yàn)榛旌蠚怏w在會降低聲音壓力的同時反應的方式就是最大化地吸聲。

　　根據玻璃的厚度不同，充氣中空玻璃可以降低3-4分貝。因?yàn)樗鼈儽戎馗?是空氣密度的近5倍)，SP6在中空玻璃隔聲上給了最好的結果。拿一塊充了SF6中空玻璃與一塊普通空氣中空玻璃進行比較，兩者結構相同，前者可以在吸音方面有8個分貝的改善。然而，SF6相對比較貴，會增加中空玻璃的制作成本。SF6通常會用在間隔層比較窄的中空玻璃單元內，因?yàn)閷挼目諝忾g隔層會增加對流，而這會抵消部分氣體的熱傳導優勢。

　　耐久性

　　充氣雖然可以加強隔熱和隔聲，但是它能保持多久?好消息是-“玻璃邊部”沒有漏氣，在歐洲的“有機密封”中空玻璃報告中提到使用者可以期待一個長久的服務周期。

　　一致通過的DIN標準是一個測試，保證了充氣中空玻璃的年泄露率不能大于1%。基于此項規定，中空玻璃在15年不會失效，因?yàn)槌錃獾臐舛纫�求�?5%還是非常有效的。然而大部分經過測試的中空玻漓氣體保持力比DIN標準要求的要好。

　　結論

　　充氣中空玻璃將會很快成為新時尚，美國經過驗證的“玻璃邊部”良好紀錄，和歐洲的“有機密封”都是很好的理由。氬氣可以從本質上改善U-值。SF6氣體為降噪做出了卓越貢獻。兩種氣體結合，表示中空玻璃在隔熱和隔聲性能上有機會得以改善。
