內蒙古科技館新館——計算機輔助軟件在超大異形金屬屋面板設計與施工中的應用

　　本工程需要確定三維坐標的系統很多：屋面鋁單板定位三維坐標點、鋼龍骨的安裝控制三維坐標點、鋼龍骨與主體鋼結構連接支點三維坐標點、直立鎖邊屋面檁托板的三維坐標點，以上所需要的三維坐標點均以用戶坐標原點生成。下面就以A區為例，分別介紹這些三維定位點的生成。

　　①確定鋁單板安裝的三維坐標點
　　將已分區的犀牛模型進行處理，將曲線轉化為直線并相互打斷，然后保存為dxf文件，并將用戶坐標系原點與cad文件內的世界坐標系原點重合。隨后，導入midas計算軟件，由軟件生成節點的三維坐標點。這就得到了鋁單板面材分格交點的三維坐標控制點。

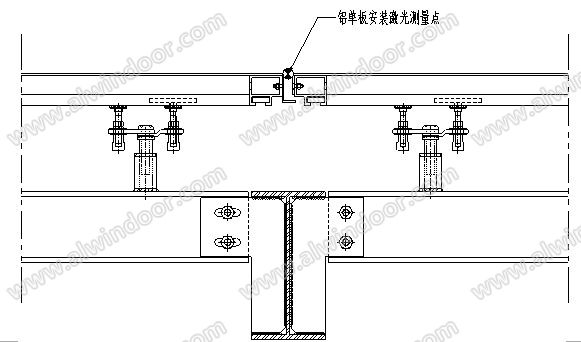

　　以A區為例，如圖所示：
