*12A 表示12mm空氣 4L表示4mm Low-E玻璃
12Ar表示12mm氬氣 4表示4mm白玻
*表內參數均為用window4.1軟件計算值
由表2和表4的結果對比可知，真空玻璃的K值比中空玻璃低得多，而且還兼有下列優點：
1．由于熱阻高，防結露結霜性能更好。
2．由于間隔是真空，因而具有下列優點：
隔聲性能好，特別是低頻段隔聲性能優于同樣厚度玻璃構成的中空玻璃
不存在中空玻璃存在的內結霧結露問題
不存在中空玻璃水平放置時氣體熱導變化問題
不存在中空玻璃運到高原低氣壓地區的脹裂問題
3． 由于兩片玻璃形成剛性連結，抗風壓強度高于同等厚度玻璃構成的中空玻璃。比如，4mm玻璃構成的 真空玻璃，抗風壓強度高于8mm厚玻璃，是兩片4mm 玻璃構成的中空玻璃的一倍半以上。
4． 由于是全玻璃材料密封，內部又加有吸氣劑，所用的Low-E膜是“硬膜”，不是易氧化變質變色的離線“ 軟膜”，只要制造工藝和設備先進，真空玻璃使用壽命遠比用有機材料密封的中空玻璃長得多。
5． 厚度比中空玻璃薄一倍以上，不僅可節省窗框材料，而且可以當成一片玻璃配合其它玻璃深加工技術 組合成夾層真空、“真空+中空”、“自潔真空”等具有各種性能的“組合真空玻璃”。這種與其它深加工技術 的兼容性，不僅可促進其它技術的發展，同時也正好可彌補真空玻璃的不足之處。例如目前還不能制造 鋼化真空玻璃，但可利用組合技術來解決安全性問題。
因此，真空玻璃的特點使其具有綜合性能優勢。
上面提到的組合真空玻璃種類很多，現已研發成功或正在研發的如：
1．真空夾層玻璃
目前，已生產或正研發的夾層玻璃有兩種，如圖5所示

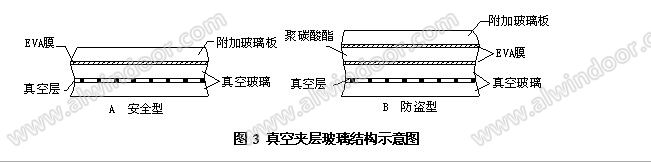

圖3所示的是單面夾層結構，也可以做成雙面夾層結構， EVA膜（也稱EN膜）厚度約為0.4和0.7mm兩種。聚碳酸酯板厚度約為1.2mm。附加玻璃板在2.5mm到5mm之間選用，也可用鋼化玻璃。其特點是安全性和防盜性，同時其傳熱系數、隔聲及抗風壓等性能也優于真空玻璃原片，總厚度也比較薄。由于玻璃和夾膠層的熱導較大，對熱阻貢獻較小，因而真空夾層玻璃的傳熱系數只比真空玻璃略小，但隔聲性能會有較大提高。
2．“真空+中空”組合真空玻璃

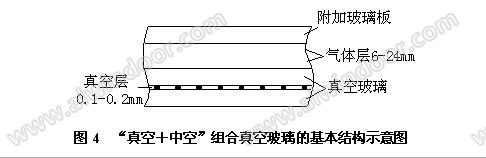

其結構如圖4所示
此種結構相當于把真空玻璃當成一片玻璃再與附加玻璃板合成中空，附加玻璃板厚度一般選5或6mm的鋼化玻璃，放在建筑物外側，也可以做成“中空+真空+中空”的雙面中空組合形式。
此類組合除解決安全性外，其隔熱隔聲性能也都有提高。特別是附加玻璃板也選用
Low－E鋼化玻璃時更使傳熱系數降低。
計算這種組合玻璃時首先要從原理上認識到，在我們所討論的溫度和溫差范圍內，熱輻射波長是在遠紅外4—40μm波段，鈉鈣玻璃對此波段的電磁輻射基本上不透明，所以在計算三塊以上玻璃的輻射熱阻時，不必考慮透過第一塊的輻射對第三塊的影響，只要分段計算再相加即可，所以如果“真空+中空”組合的總熱阻為R組合，可寫成 �。� R組合=R+R中空
式中R是真空玻璃的熱阻
R中空 是用兩塊與附加玻璃板等厚的玻璃制成的中空玻璃的熱阻
算出的R組合只多算了一片玻璃的熱阻，誤差很小。
例如，用表2中序號3的真空玻璃與表4中序號3 的中空玻璃組合成4L+0.15V+4+12A+4L的“真空+中空”玻璃時，R組合=（1.06+0.385）W-1m2K=1.45W-1m2K
由此可計算出K值為0.63 Wm-2K-1.
北京天恒大廈及清華大學超低能耗示范樓等建筑都使用了“中空+真空+中空”結構,都達到K值<1的目標。其隔聲量也都達到36dB以上水平。
3．“真空夾層+中空”結構

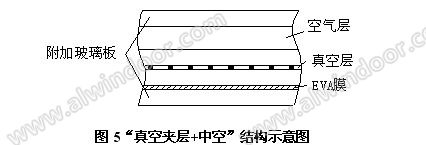

此結構如圖5所示。
此種結構傳熱系數與上述“真空+中空”相近，但此結構的優點除傳熱系數低并解決了安全性之外，厚度比“中空+真空+中空”薄，而且由于真空玻璃兩側不對稱，減小了聲音傳播的共振，使隔聲性能提高。
曾為北京某音樂教學樓制作了樣品，為6+0.38EVA+4L+0.15V+4+12A+6結構，總厚度32.5mm,經清華大學建筑物理實驗室實測計權隔聲量為42dB，離玻璃幕墻國家標準計權隔聲量最高級只差3dB。傳熱系數可在0.7-0.9Wm-2k-1之間，由LOW-E玻璃的選取來確定。
4．雙真空層真空玻璃
其結構如圖6所示
依據前面2中提到的原理，此種結構的總熱阻可看成兩片真空玻璃熱阻之和，如果是相同結構的真空玻璃，總熱阻則為單一真空玻璃的兩倍
即 R雙真空=2R
式中R是單一真空玻璃的熱阻
例如仍以表2序號3 的真空玻璃為例，構成如圖6A“4L+0.15V+4+0.15V+4L”或如圖B“4L+0.15V+4L+0.15V+4”的雙真空玻璃.
則R雙真空=2×1.06W-1m2K=2.12 W-1m2K
可算出K值為0.44 Wm-2K-1
應該說明,圖6中A和B兩種結構中Low-E膜的位置不同,不影響K值,只影響實際使用時三片玻璃的溫度分布。
雙真空玻璃的熱阻高,K值低,而且很薄,可做到約9mm厚,也可以制成雙真空層夾層安全玻璃,具有很好的發展潛力。
隨著科學技術發展，新材料、新工藝、新技術不斷出現，真空玻璃本身的質量將會不斷提高。生產工藝和設備也將不斷更新，產量會不斷擴大，成本也會不斷降低。組合真空玻璃的品種也會不斷增多。國內外的研究表明，對大多數地區而言，建筑物圍護結構的傳熱系數應至少達到1Wm-2k-1的水平，過去大量使用的總厚度約390mm的37磚墻（外加砂漿）的傳熱系數約為1.7 Wm-2k-1 ，總厚度約410mm的37空心磚墻（外加厚砂漿）的傳熱系數已接近1 Wm-2k-1 。各種新型墻體的傳熱系數已可降到0.4至0.8 Wm-2k-1之間。而門窗則是建筑圍護結構的能耗大戶。單片5mm白玻的傳熱系數約為6.1 Wm-2k-1，比墻體差6倍以上，形象地比喻，每一扇非節能窗的能耗就相當于點著一盞數十瓦的長明燈在長年累月地消耗能量。三十多年前，在第一次石油危機之后，國外科學家就提出研制傳熱系數小于1的玻璃窗，稱之為“超級玻璃窗”（Superwindows）。真空玻璃的出現，使這一設想成為輕易之舉，雙真空玻璃的出現，更將使我們進入“超級真空玻璃窗”階段。 【完】
