單元式幕墻軌道法安裝技術

　　【中國幕墻網】1 工程概況

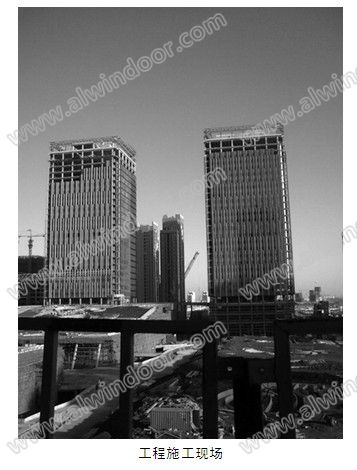

　　泰達廣場B區位于天津市濱海新區第二大街與新城東路交匯處，由天津泰達發展有限公司投資建設，工程總建筑面積240000m²，由四層裙房和兩棟28層塔樓（B1、B2）組成，建筑高度125.5m，檐口高度134.5m，幕墻總面積約為60000 m²。建筑用途為高檔辦公樓、配套商業、地下停車庫及其附屬設施。泰達廣場B區塔樓主要涉及到單層單元式玻璃幕墻、單元式石材幕墻、外循環單元雙層幕墻、轉角單元式裝飾百葉幕墻、轉角框架石材幕墻、鋁合金防雨百葉等。B1、B2塔樓單元幕墻板塊數量均為2700塊，標準樓層最大的板塊尺寸為2700mm×4200mm，頂層最大板塊尺寸為2700×5100mm。

　　2  單元幕墻系統介紹
　　2.1  系統一：單元式單層玻璃幕墻（豎向石材遮陽）

　　位置：B1、B2東西立面塔樓26.7m～134.5m
　　構造：單元式幕墻、橫滑式系統、豎向石材遮陽挑出玻璃面400mm、層間背襯埃特板
　　玻璃類型：120m以下TP8+16A+TP6雙銀Low-E；120m以上TP10+12A+TP8雙銀Low-E中空玻璃
　　豎向石材遮陽表面處理：30mm厚水磨石面花崗巖+纖維背網
　　2.2  系統二：單元式石材幕墻（豎向石材遮陽）
　　位置：B1、B2東西立面塔樓26.7m～134.5m
　　構造：單元式幕墻、橫滑式系統、石材幕墻開放式背栓做法；豎向石材遮陽挑出玻璃面600mm
　　豎向石材遮陽表面處理：30mm厚水磨石面花崗巖+纖維背網
　　鋼龍骨：鋼結構表面整體熱浸鍍鋅處理

　　2.3  系統三：外循環雙層玻璃幕墻
　　位置：B1、B2南立面塔樓26.7m～134.5m
　　構造：外循環單元式雙層幕墻、橫滑式系統、熱通道裝有電動百葉簾、通風百葉、通風格柵
　　玻璃類型：外皮12mm單片鋼化玻璃、內皮TP8+16A+TP6雙銀；28層轉角處外皮采用15mm單片鋼化玻璃
　　2.4  系統四：單元式單層玻璃幕墻
　　位置：B1、B2北立面塔樓26.7m～134.5m
構造：單元式幕墻、橫滑式系統、層間裝飾百葉、背襯埃特板
玻璃類型：（8+1.52PVB+8）+12A+TP10中空鋼化雙銀Low-E玻璃；其中夾膠玻璃原片120m以下為非鋼化玻璃；120m以上為半鋼化玻璃。

　　2.5  系統五：單元式鋁合金百葉位于B1、B2東、西、南、北立面四個轉角處
　　3  施工部署及雙軌道系統布置

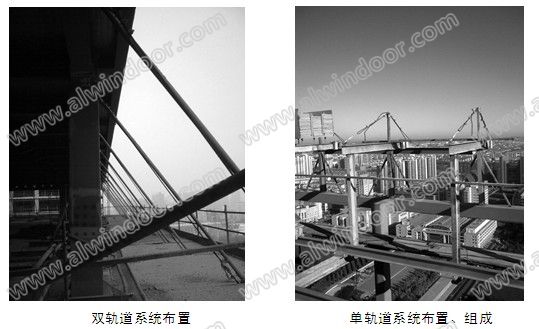

　　泰達廣場B區塔樓為確保施工工期，減輕單元式幕墻板塊加工、存放及現場安裝壓力，施工中將塔樓單元式幕墻分成三個獨立施工段進行安裝。當塔樓主體結構施工至16層時，就開始進行單元式幕墻板塊安裝，單元式幕墻板塊安裝與主體結構施工同步進行。為此我們結合建筑物塔樓平面布置規則，立面簡潔、變化少的特點，在14層頂部位置沿建筑物四周設置雙軌道系統。雙軌道系作為單元板塊安裝的機具，同時兼做硬防護，確保上下安全作業，進行6-13層單元式幕墻板塊的吊裝。
