單獨設置于屋面上光伏系統面板和支承結構的設計

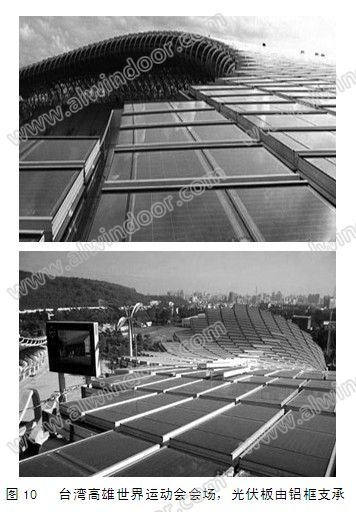

　　2．2  支承框架

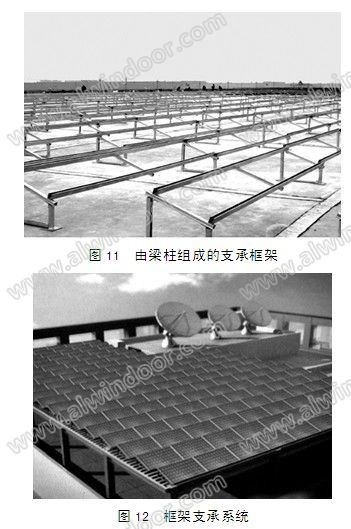

　　由梁柱組成的框架常用于光伏板離屋面較高，通風空間較大的系統（圖11～圖13）。

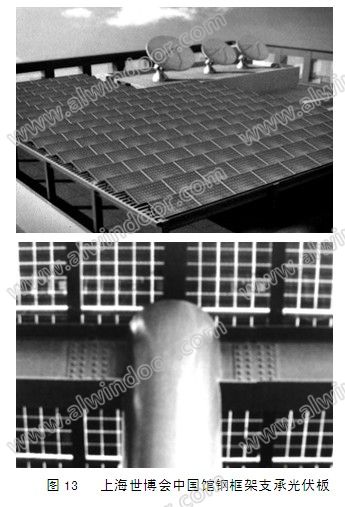

　　圖13 為上海世界博覽會中國館光伏系統，從屋面上伸出鋼管柱和工字梁組成的框架支承了光伏面板，兩層面板之間留有較大空間。

　　2.3  斜支架
　　斜桁架結構常稱為斜支架，是屋面光伏系統最常用的支承結構， 因?yàn)殇撹旒苡昧瞎?jié)省，斜向上弦可以使光伏板取得最佳的角度（圖14～圖18）。

　　3  結構設計的一般原則
　　3.1  設計標準

　　屋面光伏結構系統應進行結構設計，應具有規定的承載能力、剛度、穩定性和變形能力。由于有主體建筑的承重屋面結構在下面承托，屋面光伏系統的支承結構重要性不高，其設計使用年限可取為25年。

　　屋面光伏結構系統在正常使用狀態下應具有良好的工作性能；在罕見強風中可能破損，但不會引發嚴重傷害事故。抗震設計的光伏結構系統，在多遇地震作用下應能正常工作；在設防烈度地震作用下經修理后仍可使用；在罕遇地震作用下玻璃會破碎，支承骨架可能倒塌或墜落，但不至于引發重大損失。
