通過門窗通風和遮陽達到的削減制冷能耗的效果

　　在表6里顯示從條件 0到條件 3的各個門窗（A-1～A-7）的傳熱系數（U值）和太陽光透射比（SHGC）的計算結果。條件O和條件2的U值，所有的窗型都滿足上海的標準值。條件1和條件3的U值，除了外開門以外都能滿足上海的標準值。條件2和條件3的太陽光總透射比，除了外開門以外全部滿足北京最嚴格的標準值。接下來，我們來明確使用從條件0到條件 3的各種門窗的節能性能。

　　帶有通風·換氣功能的窗（條件1）和條件0作比較，雖然保溫性能低了0.1～0.4 W/(㎡·K)，遮陽性能則高了0.01～0.13。這是由于門窗安裝了通風裝置后，保溫性能較好的玻璃的面積變小，而保溫性能較差的鋁框面積則變大的關系。安裝遮陽裝置的門窗（條件2）和條件0作比較，保溫性能提高了0.3～0.7 W/(㎡·K)，遮陽性能也提高了0.29～0.37，這是由于包括內藏百葉在內的結構由4層構成，提高了保溫性，并且由于百葉的作用提高了遮陽性能的結果。

　　4．門窗的通風性能計算結果

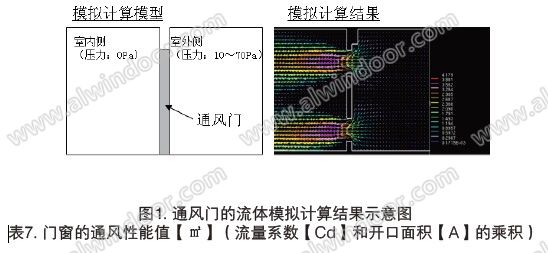

　　通風時的通風量是根據室內外壓差和門窗的通風性能值（流量系數【Cd】和開口面積【A】的乘積）決定的。通風性能值，是對擁有通風換氣功能的門窗的通風面積，根據它的氣密試驗結果或流體分析結果計算得出的。在門窗打開的情況下，通風性能值考慮單純的開口面積。圖1是通風門的通風面積的流體模擬計算結果示意圖。表7表示門窗的通風特性值。

　　5．建筑物采暖制冷能耗計算方法
　　采用表6中所列出的不同門窗的熱工性能值和表7中門窗的通風性能值，確認門窗通風性能和遮陽性能對住宅制冷能耗的影響。計算中采用了建筑能耗模擬算軟件TRNSYS Ver.17和通風回路網計算模塊TRNFlow 。

　　5.1 計算對象建筑
　　圖2表示的是某集合住宅南面的整體立面圖。其中選取了8層?xùn)|側的戶型作為本次計算對象。住宅的平面圖和窗型開口如圖3中所示，紅色虛線圈起的戶型是本次計算對象，與隔壁戶型或公共樓梯間相間隔的墻體作為本次計算的熱工邊界。
