玻璃纖維板與石材板塊的
熱膨脹系數(shù)非常接近，同時具有很好的力學(xué)性能，其模
壓板的彎曲強(qiáng)度可達(dá)740MPa以上。因此，采用
玻璃纖維蜂窩板與石材復(fù)合而成的石材蜂窩板可有效的防止板塊的變形問題，并已在國外建筑上已得到推廣應(yīng)用，如前述的巴克利大廈。同時它將有可能成為今后石材鋁蜂窩板的一個發(fā)展方向。但由于玻纖蜂窩板相對鋁蜂窩板和鋼蜂窩板的脆性較大，彎曲剛度較小，受載時產(chǎn)生的變形較大，所以在確定其面板尺寸的大小時應(yīng)更加慎重。
3.3安裝連接
目前，石材蜂窩板通常采用四點支承的安裝連接方法。安裝
連接件為特制的異形螺母（見圖7），并通過膠粘劑固化于石材蜂窩板中。通過國家
建材檢測中心對單個異形螺母的抗拉極限承載能力的檢測，當(dāng)鋁蜂窩芯厚度為14mm，兩邊
鋁合金板厚度為0.5mm時，其最大抗拉拔力為4.263kN，最小抗拉拔力為3.400kN，平均抗拉拔力為3.706kN；當(dāng)鋁蜂窩芯厚度為19mm，兩邊
鋁合金板厚度為0.5mm時，其平均抗拉拔力為6.250kN。由于安裝連接件的承載能力是石材蜂窩板安全應(yīng)用的關(guān)鍵之一，所以安裝連接件的加工和固定均應(yīng)在工廠中按照一定的工藝要求和質(zhì)量控制程序來完成，不得在現(xiàn)場臨時埋設(shè)，出廠前還應(yīng)經(jīng)過產(chǎn)品出廠檢驗方可使用。
3.4彎曲強(qiáng)度

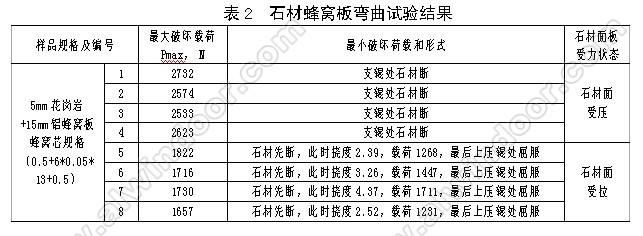

彎曲強(qiáng)度是石材蜂窩板抗彎能力的主要性能指標(biāo)，也是工程設(shè)計的主要參數(shù)和依據(jù)。要計算石材蜂窩板的彎曲強(qiáng)度，首先應(yīng)該確定石材蜂窩板彎曲破壞的判定形式。通過對石材蜂窩板的大量彎曲試驗結(jié)果證明（見表2），當(dāng)石材蜂窩板彎曲變形時，通常為飾面石材先行產(chǎn)生細(xì)小裂紋后隨之產(chǎn)生斷裂，飾面石材斷裂后蜂窩板仍然可繼續(xù)承受更大的荷載直到蜂窩芯產(chǎn)生失穩(wěn)或整板斷裂等現(xiàn)象而導(dǎo)致整板的彎曲破壞。由此可見，石材蜂窩板最先產(chǎn)生彎曲破壞的最薄弱環(huán)節(jié)是飾面石材裂縫和斷裂。盡管飾面石材斷裂后的石材蜂窩板，此時并沒有
即時出現(xiàn)喪失使用功能的狀況或有任何危險的安全問題，但如前所述，由于石材細(xì)小裂紋的存在，使水分容易滲透到粘接層的膠粘劑，在長久的使用過程中，將可能降低膠粘劑的粘接強(qiáng)度，從而影響石材蜂窩板的耐久性能。因而應(yīng)將石材開始產(chǎn)生細(xì)小裂縫時的荷載值作為石材蜂窩板彎曲破壞的極限荷載值，而不是將整板所能承受的最大值作為石材蜂窩板彎曲破壞的極限荷載值。在考慮石材蜂窩板的承載能力時，應(yīng)以石材的彎曲強(qiáng)度
標(biāo)準(zhǔn)值作為石材蜂窩板的彎曲
強(qiáng)度標(biāo)準(zhǔn)值。從表2中還可看到，石材蜂窩板在彎曲變形時，在飾面石材處于彎曲受壓狀態(tài)下，石材與整板幾乎可承受相同的荷載，而在飾面石材處于彎曲受拉狀態(tài)下，在很小的荷載作用下飾面石材就已經(jīng)產(chǎn)生斷裂。這表明，當(dāng)石材蜂窩板用作幕墻板時，其抗負(fù)風(fēng)荷載的能力要低于抗正風(fēng)荷載的能力。
由于石材蜂窩板是由不同材料、多層次經(jīng)膠粘劑粘接固化而成，沿板面厚度方向為非對稱結(jié)構(gòu)的板材，其彎曲強(qiáng)度的計算不同于一般的蜂窩板和實心板材。特別是它的彎曲破壞主要表現(xiàn)在飾面石材的破壞，所以計算石材蜂窩板的彎曲強(qiáng)度，實際上是對石材蜂窩板受彎時飾面石材內(nèi)產(chǎn)生的彎曲應(yīng)力的計算。經(jīng)推算，飾面石材彎曲應(yīng)力可采用以下公式計算：
小于實際彎曲應(yīng)力。從使用安全的角度出發(fā)，同時考慮到不同材料的組合，以及不同生產(chǎn)工藝和過程對產(chǎn)品質(zhì)量的影響，在工程設(shè)計和應(yīng)用中宜采用實測的彎曲剛度（D）對飾面石材的彎曲應(yīng)力進(jìn)行驗算。
3.5產(chǎn)品主要性能要求
石材蜂窩板在應(yīng)用中，還有很多重要的性能需要我們?nèi)リP(guān)注，如平拉粘接強(qiáng)度、滾筒剝離強(qiáng)度、耐熱水性和耐溫差性等對產(chǎn)品的質(zhì)量和應(yīng)用都有著重要的意義和影響。表4為石材蜂窩板的主要物理和力學(xué)性能要求。
4 結(jié)論
在我國，與石材蜂窩板相關(guān)的產(chǎn)品標(biāo)準(zhǔn)和設(shè)計規(guī)范目前還處于完善和編制過程中，國外也尚未有完整的規(guī)范體系，各種研究和探討還在進(jìn)行中。但近年來，石材蜂窩板在我國建筑裝飾中的應(yīng)用正呈現(xiàn)出不斷發(fā)展的良好勢頭，板材生產(chǎn)企業(yè)和規(guī)模不斷的增加和擴(kuò)大。從我們收集到的上千個國產(chǎn)產(chǎn)品的檢測結(jié)果表明，產(chǎn)品的各項物理力學(xué)性能檢測值離散性較大，這反映出產(chǎn)品生產(chǎn)工藝和質(zhì)量還有待進(jìn)一步的提高。因而，當(dāng)采用石材蜂窩板作為建筑外裝飾墻板時，應(yīng)以科學(xué)的態(tài)度對板材質(zhì)量進(jìn)行嚴(yán)格的檢測并取得真實的物理力學(xué)性能指標(biāo)，才能為工程設(shè)計提供可靠的技術(shù)參數(shù)。并從安全使用的角度出發(fā)，對外墻系統(tǒng)進(jìn)行全面的評估和設(shè)計，使得石材蜂窩板在使用過程中真正發(fā)揮它的技術(shù)和經(jīng)濟(jì)性能優(yōu)勢，確保我國石材蜂窩板材料行業(yè)沿著健康的道路發(fā)展。
參考文獻(xiàn)
[1] 倪曉雪，李曉剛，張三平，邱大健，膠粘劑環(huán)境老化行為的研究現(xiàn)狀及展望，材料保護(hù)，2007年2月，第40卷第2期
[2] Beak-Suleeaa，Tatsuo Motoyamab & Kenji Ichikawab et al．Polymer Degradation and Stability 1999；66(2)：271-278
[3] 益小蘇,杜善義,張立同, 復(fù)合材料手冊，北京：化學(xué)工業(yè)出版社,2009
[4] 晏石林,楊學(xué)忠,劉雄亞,莊英, 復(fù)合材料建筑結(jié)構(gòu)及其應(yīng)用, 北京：化學(xué)工業(yè)出版社,2006
[5] 王文軍，李紅旭，張首文，建筑結(jié)構(gòu)膠的耐濕熱老化性能研究，粘接，2006.27（1）
[6] 謝業(yè)明，潘榮，彭勃，不同固體化體系下環(huán)氧結(jié)構(gòu)膠的耐濕熱老化性能研究，工程與建設(shè)，2009年第23卷第1期
上一頁12下一頁
