廣州亞運會新建場館外觀及結構
來源:中國幕墻網收集整理 作者:趙西安 日期:2011-1-21 頁面功能 [字體：大 中 小] [ 打印 ] [ 投稿 ] [ 評論 ] [ 啄木鳥 ]| 2010年廣州亞運會新建12座運動場館,其中最大的四大新場館為亞運城綜合體育館、自行車和極限運動館、游泳跳水館和南沙體育館。此外體育演藝中心(NBA館)、網球館、籃球館等新場館也很有特色。 |

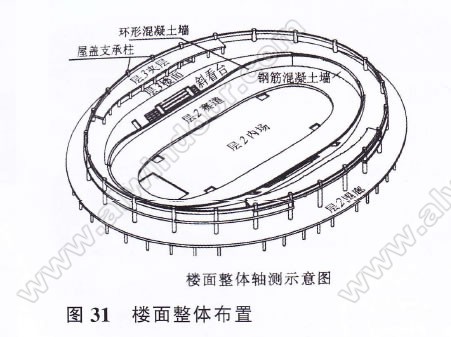

遮陽擋雨的“騎樓”是老廣州適應熱帶氣候特點的建筑特色,本工程的屋面四周向外挑出“騎樓”,使觀眾更為舒適。建筑面積23710m²,屋面結構最大跨度達147.6m(圖30、圖31)。
采用單層橢球面網殼,局部雙層加強(圖32-圖34)。球殼用鋼量僅15OOt,整個屋面結構總用鋼量為2800t。
鋼屋蓋外形為半橢球面,水平投影144m×120m,面積14200m2。由24根鋼筋混凝土柱支承。
鋼屋蓋跨度達102m-126m。網殼雙向桿件D559×8-D610×12,斜撐D325×6。由于矢高僅為1/9-l/10,設置剛性環桁架承受水平推力,桁架弦桿D5O8×10-D599×14, 月復本干D325×6~D356×10。 并且在周邊設置雙層殼體加強(圖35、圖36)。
結構分析采用MIDAS、ANSYS軟件。
屋面面層自上而下為:金屬屋面板,屋面鋼架,保溫層,防水層,吸音層,金屬托板。采光天窗為PⅤC板。
跑道鋪300年樹齡的進口實木板,性能優于北京老山自行車館。
