3.3 采光天棚(BIPV)
在現代的大型建筑中,特別是機場、火車站、汽車站、大型室內廣場等有采光需要的大型的公共活動場所,都需要布置大面積的采光天棚。現在將光伏組件合成到玻璃中去的技術已經非常成熟,不但可以發電,同時由于太陽能電池板獨特的紋理、弱透光性(非晶薄膜),也為建筑增添一點色彩。它的特點在于:
(1)由于有采光要求,一般都需要透光組件,雖然可以通過加大透明間隙或者采用
透光率高的非晶硅電池板來實現,但是都會影響發電效率,導致整體組件的發電效率較低。
(2)除了要求發電和透光外,采光天棚還要滿足大跨度的受力、結構密封防水、二次排水、排冷凝水等建筑方面的要求,功能越復雜,集成度越高的組件相對的成本也會更高。
(3)正因?yàn)榘l(fā)電效率低,組件成本高,導致了整體的發電成本偏高,因此不適合大面積的鋪設。
(4)它能為建筑帶來額外的“綠色概念”,從而提高建筑本身的社會價值,推動構建資源節約型和環境友好型社會。
3.4 垂直幕墻(BIPV )
當光伏組件作為外幕墻的一部分,除了功能性能達到自身的要求外,外觀整體協調,是否與建筑統一也顯得額外重要。針對光電板的特殊的表面形態,設計師們一般將其用于幕墻的不透明部位以替代傳統的幕墻面
板材料。它的特點在于:
(1)在垂直幕墻上集成光伏組件,是最能體現BIPV 的一種形式,它首要前提是滿足幕墻所需要的基本要求:外觀和功能,然后再滿足自身的發電功能要求.
(2)由于這個做法跟幕墻施工關系非常密切,要與建筑物同時設計、同時施工和安裝,所以光伏系統工程進度會受建筑總體進度制約。
(3)由于光伏陣列安裝在垂直幕墻面上,偏離了最佳安裝角度,所以太陽能電池板的輸出功率偏低。
(4)正因?yàn)榘l(fā)電效率低,組件成本高,導致了整體的發電成本偏高,因此不適合大面積的鋪設。
(5)它能為建筑帶來額外的“綠色概念”,從而提高建筑本身的社會價值,推動構建資源節約型和環境友好型社會。

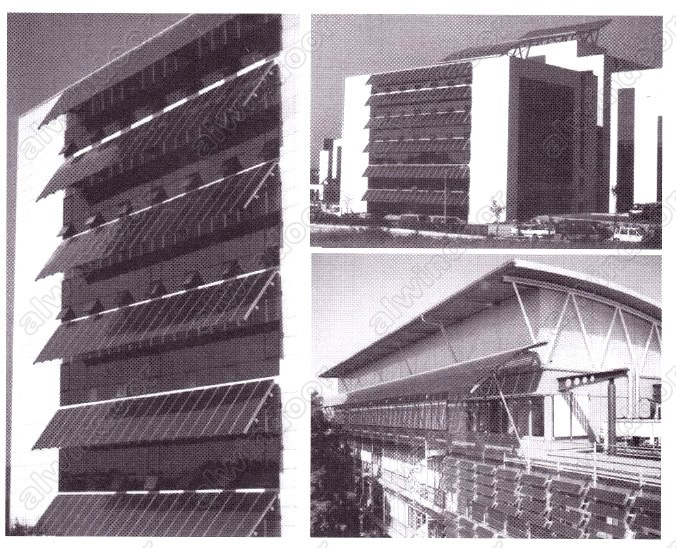

3.5 外遮陽板(BIPV)
作為BIPV更高級的形式,它不但肩負了
遮陽板的的所有功能,還巧妙的利用遮陽板最大限度的遮擋陽光這一特點,在上面集成高轉換率的太陽能面板,從而達到幕墻功能和發電功能最完美的統一。外遮陽板分為自動跟蹤和固定兩種類型,自動跟蹤就是可以根據太陽高度角方位角的變化自動跟蹤,實現最大化的發電功率,但是技術也更復雜;固定就是根據建筑地理位置設計好它的最佳朝陽角度,以達到最大的平均發電功率,從而獲得更加高的性價比。
3.6其他
其他的建筑光伏系統包括上述以外的所有建筑光伏系統,如公交站棚頂、收費站棚高速公路音障等。其經濟性與屋頂?shù)慕咏?br>
4 外遮陽系統的發展
遮陽從古到今一直是建筑物的重要組成部分,特別是21世紀的今天,
玻璃幕墻成為了主流建筑的亮麗外衣,由于玻璃表面換熱性強、熱透射率高,對室內熱條件有極大的影響,所以遮陽特別是外遮陽所起到的節能作用,顯得越來越突出。
建筑遮陽與建筑所在的地理位置的氣候和日照狀況密不可分,日照變化和日溫差變化的存在,使建筑室內在午間需要遮陽,而早晚需要接受陽光照射。來自太陽的
熱輻射作用主要從兩個途徑進入室內影響我們的熱舒適:一是透過窗戶進入室內并被室內表面所吸收,產生了加熱的效果;二是被建筑的外圍護結構表面吸收,其中又有一部分熱量通過建筑圍護結構的
熱傳導逐漸進入室內。即使建筑外墻、屋頂和
門窗的
隔熱和蓄熱作用在一定程度上穩定了室內的溫度變化,但透過窗戶進入室內的日照還是對室溫有直接而重要的影響。所以,建筑遮陽的目的在于阻斷直射陽光透過玻璃進入室內,防止陽光過分照射和加熱建筑圍護結構,防止直射陽光造成的強烈眩光。在所有的被動式節能措施中,建筑遮陽也許是最為立竿見影的有效方法。傳統的建筑遮陽構造,一般都安裝在側窗、屋頂天窗、中庭玻璃頂,類型有平板式遮陽板(木質、布簾、百葉等)、布幔、格柵、綠化植被等,隨著建筑的發展,幕墻產品的更新?lián)Q代,外遮陽系統也在功能上和外觀上不斷的創新,從形式上劃分為:水平式遮陽、垂直式遮陽、綜合式遮陽和擋板式遮陽四類:
