現在合一式光伏建筑在國內應用迅速增長,幕墻廠家也在大力推廣這種形式。最早的工程如深圳方大幕墻公司辦公樓(圖18、圖19)。最近汕頭金剛光伏公司辦公樓也是這種形式(圖⒛)。
北京南站屋面有35OO平方米的光伏板,輸出功率3O0kW(圖21)。國家體育館屋面有乃OO平方米光伏板,輸出功率200kW(圖22)。2010年上海世界
博覽會主題館的屋面使用了3O000平方米的光伏面板,輸出功率達2.57MW,年發電量為250萬kWh(圖23 、圖24),這是目前世界最大面積的光伏屋面單體建筑。

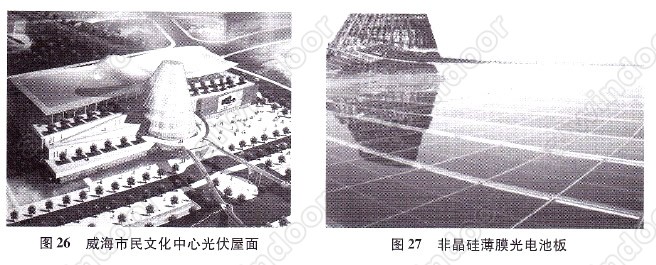

威海市民文化中心采用
非晶硅薄膜光電池,面積6030平方米，輸出功率275KW(圖26、圖27）。
無錫尚德公司的光伏斜墻面積達7600平方米,發電功率為1MW,年發電量為76萬kWh。這是目前國內已建的面積最大單個
太陽能發電板陣列(圖28、圖29 )。光伏板斜墻安裝在辦公樓前面,由水平、豎向和斜向組合鋼管構件支承。這些構件與主體結構相連結,水平
荷載要傳遞到主體結構上,主體結構外墻另做玻璃幕墻封閉.
最近完工的火車站也廣泛采用合一式光伏采光頂,圖30、圖31為呼和浩特車站,光伏板1000M,輸出為85kW。圖32、圖33為青島火車站光伏屋頂,光伏板2000平方米 ,功率103kW。
不僅大型公共建筑,
光伏幕墻現在也廣泛應用于許多辦公和旅館建筑。圖34為保定硅谷錦江
光伏工程,其光電池直接夾人窗
玻璃板內(圖35)。

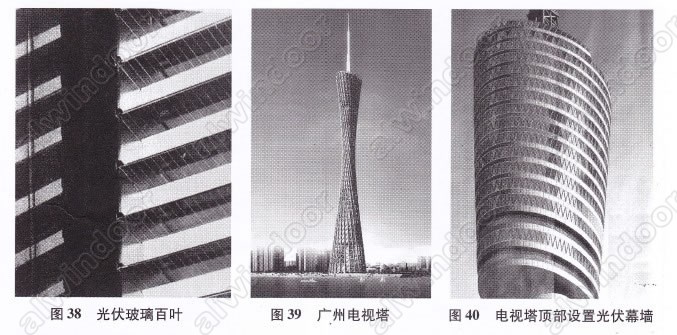

在工程應用過程中,我國的合一式光伏建筑又有了自己的創造,如長沙中建大廈(高度99.4米)的光電池是安裝在玻璃百頁上,把發電與遮陽功能有機地結合在一起,很有創意(圖36~圖38)。光伏玻璃總面積⒛00平方米,年發電量22萬kWh。玻璃百葉前玻6毫米超白,后玻6毫米鍍膜,總厚度36毫米。百葉45度斜放,間隔20毫米。
廣州電視塔將光伏幕墻設置到了全世界最高的創記錄高度:460米。在最高的第五段幕墻頂部標高為450米至460米的區段,布置了1078平方米的光伏板,共四組360塊,總功率為18KW。由于是環形布置,只有三分之一的光伏板受到陽光照射,加之外圍柱子遮擋,同一時刻直接受陽光照射的光伏板并不多。好在本工程采用非晶硅
薄膜電池,弱光下也有一定的電力輸出。雖然總功率不算很大,但是這個工程的實
踐,為特殊、超高、極端氣候條件下工作的光伏幕墻創造了新的經驗(圖39、圖40)。
雙層通風幕墻也可以在外層布置光伏板件,形成雙層光伏幕墻(圖41)。圖42為上海越洋大廈,
雙層幕墻的外層采用了173平方米的光伏板,輸出功率20kW。
3 混合式
有些工程在一座建筑物中同時采用了上述兩種方式以滿足多種多樣的建筑功能要求,如最近開工的上海松江佳預科技大廈(圖43),立面設置了分離的光伏
遮陽板(圖44),而采光頂則同時分區采用斜放分離式光電板和水平設置的合一式光電板(圖45、圖46)。
4 小結
我國的光伏建筑剛剛起步,有著廣闊的發展前景。對于各種形式的光伏建筑系統,還有一個深化認識、不斷探索的過程。我們將在工程實踐中不斷`總結經驗,創造出符合我國國情的光伏建筑設計施工的成套技術,為綠色
節能建筑作出貢獻。
