三種試件在不同溫度下的荷載-應力曲線如圖3.2,可進一步驗證上述結論。
3.1.2 撓度
普通單片玻璃、PVB夾層玻璃和離子性中間層夾層玻璃試件在不同溫度等級下的荷載-撓度曲線如圖3.3。由圖3.3可知,在不同溫度下,單層退火玻璃試件的荷載-撓度曲線幾乎重合,說明單層退火玻璃的抗彎性能對溫度變化不敏感;PVB夾層玻璃試件荷載撓
度曲線的斜率則隨著溫度的升高不斷增大;在溫度達到60℃以后,離子性中間層夾層玻璃也呈現出與PVB夾層玻璃相似的性質,但是在50℃ 以下,其荷載撓度曲線較為接近,說明在50℃ 以下離子性中間層夾層玻璃的受彎性能隨溫度變化不大。
為比較單層退火玻璃、PⅤB夾層玻璃、離子性中間層夾層玻璃三種試件在同一溫度級別時的受彎性能差異,圖3,4分別給出了25℃、50℃ 、8O℃ 三個溫度級別的荷載-撓度曲線。
由圖3.4可看出:
1)在25℃ 時,隨著荷載的增加,試件撓度基本隨荷載呈線性增長,離子性中間層夾層玻璃和單層退火玻璃的荷載-撓度曲線幾乎重合;PVB夾層玻璃的撓度則高于前者,在荷載達到600N時,差值達到3mm左右;
2)在50℃ 時,荷載一撓度曲線仍呈線性增長,離子性中間層夾層玻璃和單層退火玻璃撓度曲線仍然很接近;PVB夾層玻璃的撓度曲線斜率明顯增大,在荷載為600N時,其位移已超過單層退火玻璃和離子性中間層夾層玻璃位移的2倍;
3)在80℃ 時,離子性中間層夾層玻璃的荷載撓度曲線與單層退火玻璃的曲線也已明顯分離,說明此時離子性中間層夾層玻璃的受彎性能已明顯受溫度的影響,剛度減小,撓度增加。在6000N荷載作用下,退火玻璃的撓度約為6mm,離子性中間層夾層玻璃撓度約為9mm,PVB夾層玻璃的撓度約為19mm。
3.2 長期荷載受彎性能試驗結果
3.2,1 應力

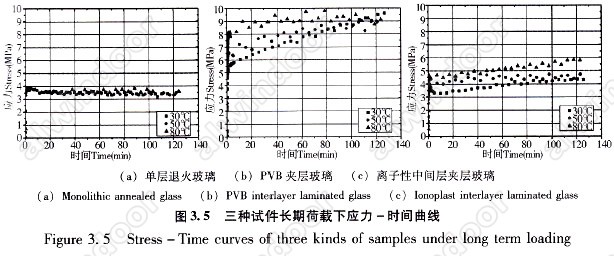

在環境溫度分別為25℃ 、50℃和80℃ ,荷載為100N時,單層退火玻璃試件、PVB夾層玻璃試件和離子性中間層夾層玻璃試件經長期荷載作用,其時間-應力曲線如圖3,5。
由圖3.5(a)可知,單層退火玻璃試件的應力基本不隨溫度和時間變化,在給定的荷載作用下,其應力約為3—4帕;
由圖3.5(b)可知,PVB夾層玻璃試件的表面應力隨著加載時間的增長逐步增加,變化較明顯。在30℃ 時,持荷2小時后,應力由5MPa左右增加到接近9MPa;50℃ 時,持荷2小時后,應力由6MPa增加到接近10Mh;sO℃ 時,持荷2小時后,應力由8Mh增
加至10MPa;
由圖3.5(c)可知,離子性中間層夾層玻璃試件在持荷過程中,其應力也隨時間而增長,但增長的速率較PⅤB夾層玻璃試件明顯要小。30℃ 時,持荷2小時,應力由3MPa增加到4MPa;50℃ 時,持荷2小時后,應力由4MPa增加到5MPa;80℃ 時,持荷2小時后,應力由4.8MPa增加至6MPa。三種溫度等級下,離子性中間層夾層玻璃的應力在持荷2小時后僅增加1MPa左右,可見其徐變現象遠小于PⅤB夾層玻璃。
3.2.2 撓度
在環境溫度分別為25℃、50℃ 和80℃ ,荷載為100N時,單層退火玻璃試件、PVB夾層玻璃試件和離子性中間層夾層玻璃試件在長期荷載作用下的時間一撓度曲線如圖3.6。
由圖3,6(a)可知,在不同溫度時,單層退火玻璃試件的撓度基本不隨時間而變化;
由圖3.6(b)、(c)可知,PVB夾層玻璃試件和離子性中間層夾層玻璃試件的撓度隨
著時間增加而不斷增大,但不同溫度時,其撓度增加也存在很大差異。對于PⅤB夾層玻璃,其撓度隨著時間增長比較顯著,從開始加載到持荷2小時后,30℃和50℃ 時,撓度較加載初期分別增加約0,5mm,而在SO℃ 時,其撓度較加載初期增加約1mm;離子性中間層夾層玻璃試件,在3O℃ 持荷2小時后,其撓度較加載初期增加約0.2mm,50℃ 和80℃持荷2小時后,其撓度與加載初期增加約0.1mm,遠小于PVB夾層玻璃的增長幅度。
