2.2.2 Therm CN
《幕墻、門窗框二維熱
傳導有限元分析軟件》（Therm CN）為國內首款可滿足《熱工計算規程》要求的框二維傳熱有限元分析軟件。Therm CN可進行門窗、幕墻框傳熱系數、線傳熱系數、
太陽能總透射比、框
結露計算等。本軟件的主要功能包括：
（1）實現了將DXF文件導入功能，建模簡單。
（2）框
節點二維熱傳導有限元分析計算；
（3）數據庫管理，可進行計算邊界條件庫、氣體庫、玻璃系統庫等數據庫的管理、添加、編輯等；
（4）不同材料區域的自動識別，單區域和多區域有限元網格自動劃分以及智能化糾錯機制；
（5）可輸出窗框各坐標點溫度，等溫線，溫度場，熱流，傳熱系數等計算結果；
圖6 Therm CN 計算結果
圖7 Therm CN計算結果溫度分布
2.2.3 CWWT
《幕墻、門窗熱工性能設計計算軟件》（CWWTC）為國內首款可以計算幕墻幅面的熱工性能的軟件，且可與Therm CN、Optics CC實現數據共享，自動輸出工程報告等。CWWTC軟件的主要功能：
（1）現實自由劃分門窗、幕墻單元分格，可進行單元尺寸任意設計；
（2）可根據中國各城市的氣候條件，進行實際工程設計 ；
（3）進行整窗熱工性能計算；
（4）進行幕墻單元及幕墻幅面熱工性能計算；
（5）非透明幕墻與玻璃幕墻的組合計算；
（6）自動輸出詳細的門窗、幕墻熱工計算報告。

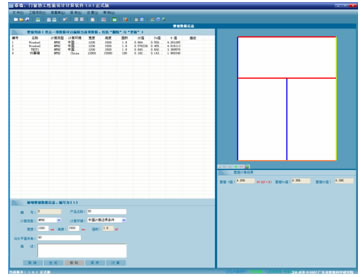

圖8 門窗計算界面
圖9 整幅幕墻計算界面
3 熱工計算系列軟件應用
3.1 熱工計算系列軟件計算流程
熱工計算系列軟件中Optics CC、CWWTC、Therm CN三個子軟件聯合操作過程如圖11所示。主要的計算流程為：
（1）CWWTC作為總控軟件，進行工程項目管理，根據工程所在地氣候參數生成計算條件并與Therm CN、Optics CC共享作為框計算和玻璃系統計算的邊界條件參數；
（2）自動獲得計算邊界條件后，Optics CC軟件根據玻璃光譜數據計算玻璃系統數據文件，并將結果反饋給CWWTC軟件及Therm CN軟件；Therm CN軟件計算各框節點的二維熱傳熱計算結果，并將結果反饋給CWWTC軟件；
（3）CWWTC軟件匯總框的計算結果、玻璃系統計算結果，并劃分和組合計算門窗或幕墻的傳熱系統、遮陽系數、可見光透射比等性能參數，自動輸出詳細的門窗或幕墻熱工計算報告。

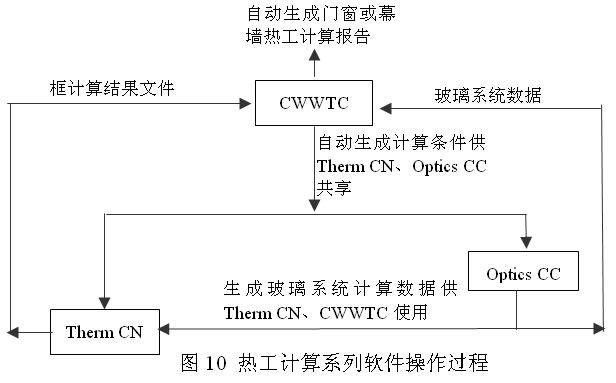

圖10 熱工計算系列軟件操作過程
3.2 熱工計算系列軟件應用
采用該熱工計算系列軟件對某系列隔熱鋁合金型材節能窗案例進行熱工計算，窗立面分格尺寸（寬3000×高2800mm）見圖16，該窗采用Low-E中空玻璃。
軟件根據《熱工計算規程》要求進行產品設計，采用表1的計算條件條件，門窗邊框的室外對流換熱系數hc,out取8 W/(m2.K)，邊框附近玻璃邊緣（65mm內）的室外對流換熱系數hc,out取12 W/(m2.K)。

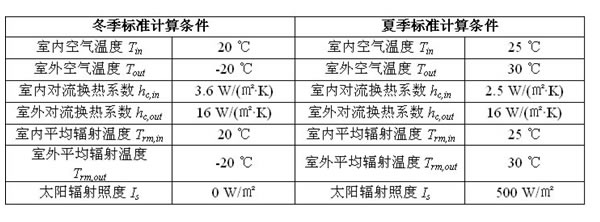

表1 產品設計計算邊界條件
根據玻璃光譜數據，采用Optics CC進行玻璃光學熱工計算，其結果如表2所示，玻璃系統結構及計算結果、玻璃系統光譜曲線分別如圖11、圖12所示。
表2 玻璃系統光學熱工性能
圖11 玻璃系統結構及計算結果
圖12 玻璃系統光譜曲線
根據CWWTC軟件所生成的計算邊界條件及Optics CC軟件生成的玻璃系統數據，利用Therm CN進行框節點的二維傳熱有限元分析計算，計算的結果如表3所示。
表3 框節點傳熱計算結果
圖13 左框傳熱計算
圖14 右框傳熱計算
圖15 中堅框傳熱計算
根據Optics CC軟件生成的玻璃系統數據，Therm CN計算框節點傳熱計算及產品設計邊界條件，采用CWWTC進行整窗熱工性能計算。整樘窗熱工性能計算結果如表4所示。
圖16 整樘窗計算模型
表4 斷熱節能窗整樘窗熱工性能計算結果
