3.1.2 雙層窗玻璃構(gòu)件 τ（λ）用式（2）計算： τ（λ）=τ1（λ）.τ2（λ）/1-ρ’1（λ）ρ2（λ） 式中： τ（λ）——雙層窗玻璃構(gòu)件的可見光光譜透射比，%； τ1（λ）——第一片（室外側(cè)）玻璃的可見光光譜透射比，%； τ2（λ）——第二片（室內(nèi)側(cè)）玻璃的可見光光譜透射比，%； ρ’1（λ）——第一片玻璃，在光由室內(nèi)側(cè)射向室外側(cè)條件下，所測定的可見光光譜反射比，%； ρ2（λ）——第二片玻璃，在光由室外側(cè)射入室內(nèi)側(cè)條件下，所測定的可見光光譜反射比，%；
3.1.3 三層窗玻璃構(gòu)件 τ（λ）用式（3）計算： τ（λ）=τ1（λ）.τ2（λ）.τ3（λ）/[1-ρ’1（λ）.ρ2（λ）][1-ρ’2（λ）.ρ3（λ）]-τ22（λ）.ρ’1（λ）.ρ3（λ）式中： τ（λ）——三層窗玻璃構(gòu)件的可見光光譜透射比，%； τ3（λ）——第三片（室內(nèi)側(cè)）玻璃的可見光光譜透射比，%； ρ’2（λ）——第二片（中間）玻璃，在光由室內(nèi)側(cè)向室外側(cè)條件下，所測定的可見光光譜反射比，%； ρ3（λ）——第三片（室內(nèi)側(cè)）玻璃，在光由室外側(cè)）射入室內(nèi)側(cè)條件下，所測定的可見光光譜反射比，%； τ1（λ）、τ2（λ）、ρ’1（λ）、ρ2（λ）——同式（2）。
3.2 可見光反射比
3.2.1 單片玻璃或單層窗玻璃構(gòu)件 ρ（λ）是實(shí)測可見光光譜反射比。
3.2.2 雙層窗玻璃構(gòu)件
3.2.3 三層窗玻璃構(gòu)件
3.3 入射太陽光的分布 太陽光是指近紫外線、可見光和近紅外線組成的
輻射光，波長范圍為3..~2500nm。 本標(biāo)準(zhǔn)是指太陽光透過直接照射到受光物體上，而不包括地面、建筑物的反射、散射光。
太陽輻射光照射到窗玻璃上，入射部分為φe.φe又分為三部分：透射部分——τeφe；反射部分——ρeφe；吸收部分——αeφe；三者關(guān)系如下： τe+ρe+αe=1 式中： τe——太陽光直接透射比； ρe——太陽光直接反射比； αe——太陽光直接
吸收比。窗玻璃吸收部分αeφe以
熱對流方式通過窗玻璃向室外側(cè)傳遞部分為q0φe，向室內(nèi)側(cè)傳遞部分為q1φe，其中： αe=q0+q1 式中： q0——窗玻璃向室外側(cè)的二次熱傳遞系數(shù)，%； q1——窗玻璃向室內(nèi)側(cè)的二次熱傳遞系數(shù)，%。
3.4 太陽光直接透射比 式中： Sλ——太陽光輻射相對光譜分布，見表2或表3； Δλ——波長間隔，nm； τ（λ）——試樣的太陽光光譜透射比，%，其測定和計算方法同3.1條可見光透射比中τ（λ），僅波長范圍不同。

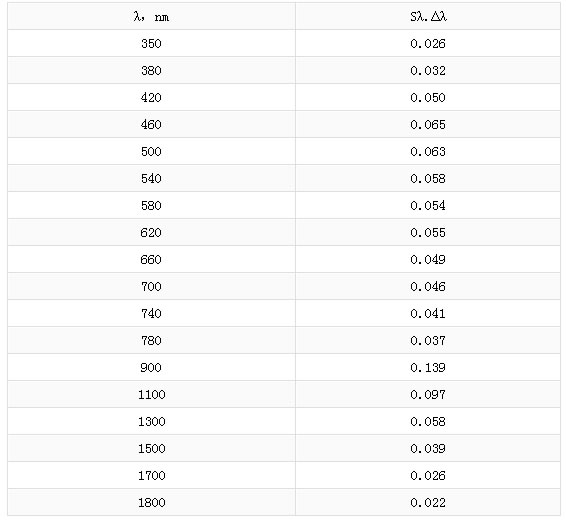

表2 大氣質(zhì)量為1時，太陽光球輻射相對光譜分布Sλ和波長間隔Δλ相乘（CIE 1972年公布）
表3 P.Moon大氣質(zhì)量為2時，太陽光直接輻射相對光譜分布Sλ乘以波長間隔Δλ
3.5 太陽光直接反射比 式中 ρe——試樣的太陽光直接反射比，%； ρ（λ）——試樣的太陽光光譜反射比（其測定和計算方法見3.2條可見光反射比中ρ（λ），僅波長范圍不同），%； Sλ.Δλ——同式（9）。
3.6 太陽光直接吸收比
3.6.1 單片玻璃或單層窗玻璃構(gòu)件 單片玻璃或單層窗玻璃構(gòu)件的太陽光直接吸收比，必須首先測定出它們的太陽光直接透射比和太陽光直接反射比，然后用式（7）計算。
3.6.2 雙層窗玻璃構(gòu)件第一、第二片玻璃的太陽光直接吸收比雙層窗玻璃構(gòu)件第一片玻璃的太陽光直接吸收比用式（，第二片玻璃的太陽光直接吸收比用式（11）、式（15）、式（16）計算：
3.6.3 三層窗玻璃構(gòu)件第一、第二、第三片玻璃的太陽光直接吸收比三層窗玻璃構(gòu)件第一片玻璃的太陽光直接吸收比用 第二片玻璃的太陽光直接吸收比用；第三片玻璃的太陽光直接吸收比用式（17）、式（21）計算：
上一頁123下一頁
